Короткозамыкающий поршень для волноводов с заниженным сечением

Короткозамыкающий поршень для волноводов с заниженным сечением

Иллюстрации

Показать все

Реферат



Изобретение относится к технике СВЧ. Цель изобретения - упрощение конструкции и увеличение срока службы. Поршень содержит контактный элемент в виде V - образной скобы 1 с пластинами 4 и 5, выполненными сплошными. Скоба 1 закреплена вершиной на штоке 2. Этот контактный элемент установлен в отрезке 3 волновода с заниженным сечением с возможностью перемещения его оси. За счет упругих свойств материала скобы 1 обеспечивается малое контактное сопротивление пластин 4 и 5 со стенками отрезка 3. Это сопротивление также шунтируется добавочным низким реактивным сопротивлением, трансформированным из плоскости В-Г в плоскость контакта А-Б вдоль полуволновой линии, образованной стенками отрезка 3 и внешними сторонами пластин 4 и 5. Если при эксплуатации сопротивление контакта между отрезком 3 и пластинами 4 и 5 увеличивается, то за счет шунтирования его добавочным реактивным сопротивлением полуволновой линии, трансформированным в плоскость контакта А-В, суммарное сопротивление изменяется слабо, а короткозамыкающие свойства поршня не ухудшаются. 2 ил.

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„15064

А1 (50 4 " 01 Р 1/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

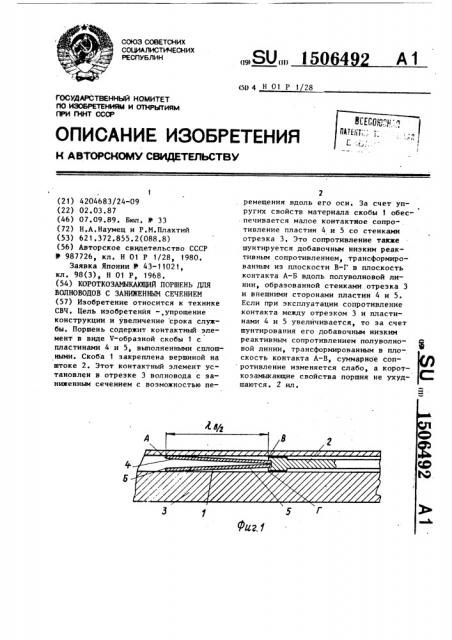

Фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHRM

ПРИ ГКНТ СССР

1 (21) 4204683/24-09 (22) 02.03.87 (46) 07.09.89. Бюл. У 33 (72) Н.А.Наумец и P.Ì.Ïëàõòèé (53) 621.372.855.2(088.8) (56) Авторское свидетельство СССР

В 98772Ь, кл. Н О! P 1/28, 1980.

Заявка Японии 11 43-11021, кл. 98(3), Н О1 Р, 1968. (54) КОРОТКОЗАМЫКАЮЩИЙ ПОРШЕНЬ ДЛЯ

ВОЛНОВОДОВ С ЗАНИЖЕННЫМ СЕЧЕНИЕМ (57) Изобретение относится к технике

СВЧ. Цель изобретения вЂ,упрощение конструкции и увеличение срока службы. Поршень содержит контактный элемент в виде V-образной скобы 1 с пластинами 4 и 5, выполненными сплошными. Скоба 1 закреплена вершиной на штоке 2. Этот контактный элемент установлен в отрезке 3 волновода с заниженным сечением с возможностью пе2 ремещения вдоль его оси. За счет упругих свойств материала скобы 1 обеспечивается малое контактное сопро- . тивление пластин 4 и 5 со стенками отрезка 3. Это сопротивление также шунтируется добавочным низким реактивным сопротивлением, трансформированным из плоскости В-Г в плоскость контакта А-Б вдоль полуволновой линии, образованной стенками отрезка 3 и внешними сторонами пластин 4 и 5.

Если при эксплуатации сопротивление контакта между отрезком 3 и пластинами 4 и 5 увеличивается, то эа счет шунтирования его добавочным низким реактивным сопротивлением полуволновой линии, трансформированным в плоскость контакта А-В, суммарнбе соп ротивление изменяется слабо, а короткозамыкающие свойства поршня не ухудшаются. 2 ил.

1506492

Изобретение относится к технике

СВЧ и может быть использовано в качестве регулировочного элемента волноводных устройств коротковолновой части СВЧ диапазсна с заниженным сечением, например, в устройствах с

П- или Н-образными волноводными каналами.

Цель изобретения — упрощение конструкции и увеличение срока службы.

На фиг.1 изображен короткозамыкающий поршень для волноводов с заниженным сечением, поперечное сечение, на фиг.2 — то же, в П-образном волноводе.

Короткоэамыкающий поршень для волноводов с заниженным сечением содержит контактный элемент в виде V-образной скобы 1, закрепленной вершиной на штоке 2, Контактный элемент уста новлен в отрезке 3 волновода с эанив женным сечением с воэможностью перемещения вдоль его оси. Пластины 4 и 5 Ч-образной скобы 1 выполнены сплошными, а их проекция на стенки отрезка 3 волновода с заниженным сечением равна половине длины волны.

Короткозамыкающий поршень для волноводов с заниженным сечением работает следующим образом.

За счет упругих свойств материала

V-образной скобы 1 обеспечивается малое контактное сопротивление пластин

4 и 5 V-образной скобы 1 со стенками отрезка 3 волновода с заниженным сечением. Это сопротивление также шунтируется добавочным низким реактивш |м сопротивлением, трансформированным из плоскости В-Г в плоскость контакта Л-Б вдоль полуволновой линии, образованной стенками отрезка 3 волновода с заниженным сечением и внешними сторонами пластин V-образной скобы 1.

10 Если в процессе эксплуатации солротивление контакта между отрезком 3 волновода с заниженным сечением и пластинами 4 и 5 Ч-образной скобы 1 увеличивается, то за счет шунтирова15 ния его добавочным низким реактивным сопротивлением полуволновой линии, трансформированным в плоскость контакта А-В, суммарное сопротивление изменяется слабо, а короткоэамыкающие

20 свойства данного поршня не ухудшаются.

Формула и э о б р е т е н и я

Короткоэамыкающий поршень для волноводов с заниженным сечением, содержащий контактный элемент в виде Ч-образной скобы, закрепленной вершиной на штоке, и установленный в отрезке

30 волновода с заниженным сечением с возможностью перемещения вдоль его ..оси, о т л и ч а.ю шийся тем, что, с целью упрощения конструкции и увеличения срока службы, пластины

V-образной скобы выполнены сплошными, а их проекция на стенки отрезка волновода с заниженным сечением равна половине длины волны.
