№ 150650

Класс 42е, 18

I

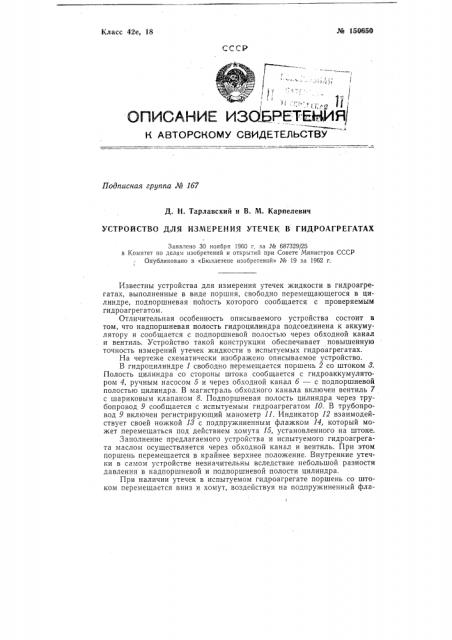

ОПИСАНИЕ ИЗОЬ ЕтКНИЯ)

K АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Подписная группа № 167

Д. Н. Тарлавский и В. М. Карпелевич

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УТЕЧЕК В ГИДРОАГРЕГАТАХ

Заявлено ЗО ноября 1960 г за № 68732925 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 19 за 1962 r.

Известны устройства для измерения утечек жидкости в гидроагрегатах, выполненные в виде поршня, свободно перемещающегося в цилиндре, подпоршневая полость которого сообщается с проверяемым гидроагрегатом.

Отличительная особенность описываемого устройства состоит в том, что надпоршневая полость гидроцилиндра подсоединена к аккумулятору и сообщается с подпоршневой полостью через обходной канал и вентиль, Устройство такой конструкции обеспечивает повышенную точность измерений утечек жидкости в испытуемых гидроагрегатах.

На чертеже схематически изображено описываемое устройство.

В гидроцилиндре 1 свободно перемещается поршень 2 со штоком 3.

Полость цилиндра со стороны штока сообщается с гидроаккумулятором 4, ручным насосом 5 и через обходной канал б — с подпоршневой полостью цилиндра. В магистраль обходного канала включен вентиль 7 с шариковым клапаном 8. Подпоршневая полость цилиндра через трубопровод 9 сообщается с испытуемым гидроагрегатом 10. В трубопровод 9 включен регистрирующий манометр 11. Индикатор 12 взаимодействует своей ножкой 18 с подпружиненным флажком 14, который может перемещаться под действием хомута 15, установленного на штоке.

Заполнение предлагаемого устройства и испытуемого гидроагрегата маслом осуществляется через обходной канал и вентиль. При этом поршень перемещается в крайнее верхнее положение. Внутренние утечки в самом устройстве незначительны вследствие небольшой разности давления в надпоршневой и подпоршневой полости цилиндра.

При наличии утечек в испытуемом гидроагрегате поршень со штоком перемещается вниз и хомут, воздействуя на подпружиненный фла№ 150650

Предмет изобретения

Устройство для измерения утечек в гидроагрегатах, выполненное в виде поршня, свободно перемещающегося в цилиндре, подпоршневое пространство которого сообщено с гидроагрегатом, отличающееся тем, что, с целью повышения точности измерения, надпоршневое пространство подсоединено к аккумулятору давления и сообшено с подпоршневым пространством через вентиль и обходной канал. (Ap>gq) Составитель М. А. Хесин

Редактор Н. Л. Корченко Техред А. А. Камышникова Корректор Н. С. Сударенкова

Р1одп. к печ. 25/XII — 62 г

Зак. 3831/20

Формат бум. 70 X 108 /16

Тираж 775

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6, Объем 0,18 изд. л.

Цена 4 коп.

Типография, пр. Сапунова, 2. жок, обеспечивает опускание ножки регистрирующего индикатора. Чувствительность устройства зависит также от диаметра гидроцилиндра описываемого устройства.
