Эй 150692
Класс G 01п; 42k, 49р2
В 06; 42s
СССР

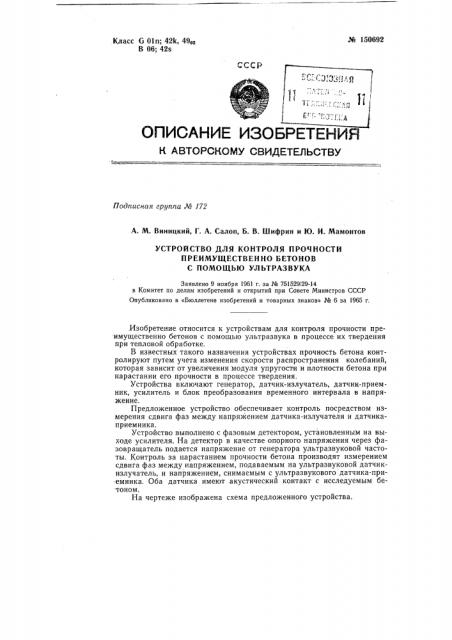

ОПИСАНИЕ ИЗО
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа М 172
А. М. Виницкий, Г. А. Салоп, Б. В, Шифрин и Ю. И. Мамонтов
УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОЧНОСТИ
ПРЕИМУЩЕСТВЕННО БЕТОНОВ
С ПОМОЩЬЮ УЛЬТРАЗВУКА
Заявлено 9 ноября 1961 r. за Мю 751529/29-14 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» Хр 6 за 1965 г. .Изобретение относится к устройствам для контроля прочности преимущественно бетонов с помощью ультразвука в процессе их твердения при тепловой обработке.
В известных такого назначения устройствах прочность бетона контролируют путем учета изменения скорости распространения колебаний, которая зависит от увеличения модуля упругости и плотности бетона при нарастании его прочности в процессе твердения.
Устройства включают генератор, датчик-излучатель, датчик-приемник, усилитель и блок преобразования временного интервала в напряжение.
Предложенное устройство обеспечивает контроль посредством измерения сдвига фаз между напряжением датчика-излучателя и датчикаприемника.
Устройство выполнено с фазовым детектором, установленным на выходе усилителя. На детектор в качестве опорного напряжения через фазовращатель подается напряжение от генератора ультразвуковой частоты. Контроль за нарастанием прочности бетона производят измерением сдвига фаз между напряжением, подаваемым на ультразвуковой датчикизлучатель, и напряжением, снимаемым с ультразвукового датчика-приемника. Оба датчика имеют акустический контакт с исследуемым бетоном.
На чертеже изображена схема предложенного устройства. № 150692
Во время работы напряжение ультразвуковой частоты с выхода генератора 1 подается на ультразвуковой датчик-излучатель 2, который возбуждает колебания в бетоне. Колебания, в свою очередь, воздействуют на ультразвуковой датчик-приемник 3 и на выходе его появляется переменное напряжение, которое усиливается усилителем 4 и подается на фазовый детектор 5. На детектор в качестве опорного напряжения подается напряжение от генератора 1 ультразвуковой частоты через фа,îâðàùàòåëü 6. На выходе детектора создается напряжение, величина которого будет однозначно определять нарастание прочности.
Предмет изобретения
Корректор О. И. Попова
Техред T. П. Курилко
Редактор Э. H. Шибаева
Подп. в печ. 6.IV.1965 Формат бум. 70)(108 /1в Объем 0,18 изд. л.
Заказ 597/15 Тираж 675 Цена 5 коп..
Ц1-!ИИПИ Государственного комитета по делам изобретений н открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Устройство для контроля прочности преимущественно бетонов с помощью ультразвука, включающее генератор ультразвуковой частоты, датчик-излучатель, датчик-приемник, усилитель и блок преобразования временного интервала в напряжение, отличающееся тем, что, с целью обеспечения контроля посредством измерения сдвига фаз между напряжением датчика-излучателя и датчика-приемника, оно выполнено сустановленным на выходе усилителя фазовым детектором, на который в качестве опорного напряжения через фазовращатель подают напряжение от генератора ультразвуковой частоты.
