Реферат



Изобретение относится к спортивному рыболовству. Цель изобретения - упрощение конструкции. Приспособление выполнено в трех вариантах, один из них может быть использован как самостоятельная снасть с челночным сигнализатором поклевки. Приспособление для намотки мокрой лесы к рыболовной снасти включает корпус и съемный компенсатор усадки мокрой лесы, который расположен в средней части одной из торцовых сторон корпуса и может быть выполнен в виде зажима. 1 з.п. ф-лы, 20 ил.

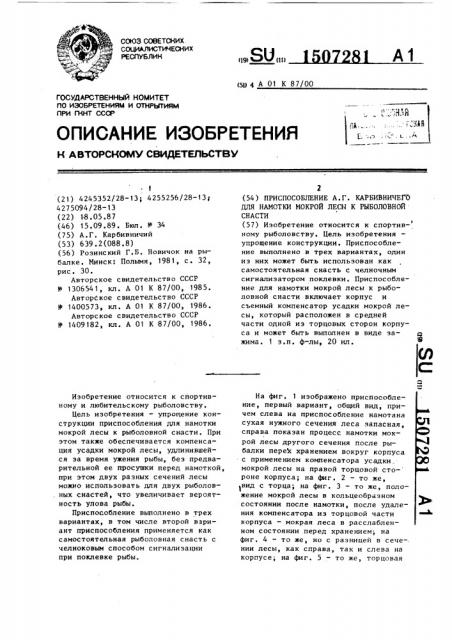

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) А1 (50 4 А 01 К 87/00.," ..:"3п;:и дд. „; ... Г.".КАЯ ...,-., L ..k

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHRM

ПРИ ГКНТ СССР

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

1 (21) 4245352/28-131 4255256/28-13у

4275094/28-13 (22) 18.05.87 (46) 15.09.89. Бюл. N 34 (75) А.Г. Карбивничий (53) 639.2(088.8) (56) Розинский Г.Б. Новичок на рыбалке ° Минск: Полымя, 1981, с. 32, рис. 30.

Авторское свидетельство СССР

М 1306541, кл. S 01 К 87/00, 1985.

Авторское свидетельство СССР

)) 1400573, кл. А 01 К 87/00, 1986.

Авторское свидетельство СССР

У 1409 182, кл. А 01 К 87/00, 1986.

Изобретение относится к спортивному и любительскому рыболовству.

Цель изобретения — упрощение конструкции приспособления для намотки мокрой лесы к рыболовной снасти. При этом также обеспечивается компенсация усадки мокрой лесы, удлинившейся эа время ужения рыбы, беэ предварительной ее просушки перед намоткой, при этом двух разных сечений лесы можно испольэовать для двух рыболовных снастей, что увеличивает вероятность улова рыбы.

Приспособление выполнено в трех вариантах, в том числе второй вариант приспособления применяется как самостоятельная рыболовная снасть с челноковым способом сигнализации при поклевке рыбы.

2 (54 ) ПРИСПОСОБЛЕНИЕ А. Г. КАРБИВНИЧЕГО

ДЛЯ НАМОТКИ МОКРОЙ ЛЕСЫ К РЫБОЛОВНОЙ

СНАСТИ (57) Изобретение относится к спортивному рыболовству. Цель изобретения упрощение конструкции. Приспособление выполнено в трех вариантах, один из них может быть использован как самостоятельная снасть с чслночным сигналиэатором поклевки. Приспособление для намотки мокрой лесы к рыболовной снасти включает корпус и съемный компенсатор усадки мокрой лесы, который расположен в средней части одной иэ торцовых сторон корпуса и может быть выполнен в виде зажима. 1 з.п. ф-лы, 20 ил.

На фиг. 1 изображено приспособление, первый вариант, общий вид, причем слева на приспособление намотана сухая нужного сечения леса запасная, справа показан процесс намотки мокрой лесы другого сечения после рыбалки перех хранением вокруг корпуса с применением компенсатора усадки. мокрой лесы на правой торцовой сто- роне корпуса; на фиг. 2 — то же, 1вид с торца; на фиг. 3 — то же, положение мокрой лесы в кольцеобразном состоянии после намотки, после удаления компенсатора из торцовой части корпуса — мокрая леса в расслаблен— ном состоянии перед хранением; на фиг, 4 — то же, но с разницей в сечении лесы, как справа, так и слева на корпусе; на фиг. 5 — то же, торцовая

3 1507281 часть корпуса; на фиг. 6 — то же, но с разницей сечения лесы, как справа, так и слева на корпусе; на фиг. 7 снасть без лесы, второй вариант, разрез; на фиг.8 — тоже, порядок намотки мокрой лесы после рыбалки перед хранением, общий вид, на фиг. 9 — то же, леса сухая намотана вокруг корпуса; на фиг. 10 — снасть, второй вариант, порядок намотки мокрой лесы перед хранением после применения компенсатора усадки мокрой лесы (мокрая леса в расслабленном положении в кольцеобраэном состоянии); на фиг. 11 полый челночный сигнализатор корпуса, второй вариант; на фиг. 12 разрез А-А на фиг. 11, второй вариант; на фиг. 13 — разрез Б-Б на фиг. 11, второй вариант; на фиг. 14 — 20 сигнализатор поклевки, возможное выполнение; на фиг. 15 — разрез В-В на фиг. 14, второй вариант; на фиг. 16 — схема намотки мокрой лесы через компенсатор усадки мокрой лесы 25 на известную спиннинговую инерционную катушку, процесс намотки и вид на лицевую сторону катушки, третий вариант; на фиг. 17 — то же, вид на торцовую часть катушки; на фиг. 18 — 30 лицевая сторона катушки, третий вариант, после освобождения компенсатора при намотке мокрой лесы и перевод кольцеобразной лесы в расслабленное состояние для хранения; на фиг. 19— то же, вид на торцовую часть катуш35 ки, на фиг, 20 — компенсатор в виде зажима.

Приспособление для намотки мокрой лесы 1 к рыболовной снасти включает корпус 2 и съемный компенсатор 3 усадки мокрой лесы 1. Съемный компенсатор усадки мокрой лесы 1 расположен в средней части одной иэ торцовых сторон корпуса 2. Компенсатор усадки мокрой лесы 1 может быль вы- 45 полнен в виде зажима.

Работа с приспособлением при намотке мокрой толстой лесы осуществляется следующим образом.

Рыболов, уходя на рыбалку, должен иметь в запасе на корпусе 2 двух сечений лесы 1: тонкую и толстую. На водоеме после ужения рыбы следует взять корпус 2 приспособления в левую руку (фиг. 1 и 4), а правой рукой вставить в отверстие в средней части в торце корпуса 2 компенсатор

3, а затем правой рукой, начиная с верхнего конца корпуса 2, с нижней стороны наматывать мокрую л у удлинившуюся в период ужения, беэ предварительной просушки вокруг корпуса 2, ведя ее по лицевой стороне корпуса 2 до компенсатора 3, а зятем под компенсатор 3 завести лесу 1 и повести ее обратно от себя по лицевой части корпуса 2 до компенсатора

3, а затем завести лесу 1 под компенсатор 3 и повести ее по лицевой стороне корпуса 2 через его верхний конец. И так имитируют мокрой лесой 1 каждым витком вокруг корпуса 2 "восьмерку", не минуя компенсатор 3 до конца намотки всей лесы 1 как толстой мокрой лесы 1 (фиг. 1 и 2), так и тонкой мокрой лесы 1 {фиг. 4 и

5) ° В каждом случае при намотке мокрой лесы 1, толстой или тонкой (фиг. 1, 2, 4 и 5), компенсатор 3 правой рукой вынимают и вставляют в торце корпуса 2 в отверстие. Так чередуется намотка ° После удаления иэ отверстия торца корпуса 2 по окончании намотки мокрой толстой или тонкой лесы 1 в каждом случае компенсатор 3 ослабляет лесу 1 мокрую с достаточным запасом на сжатие при высыхании, и леса 1 не портится и не деформирует корпус 2.

После рыбалки (второй вариант) мокрую лесу 1 не просушивают, а наматывают, имитируя "восьмерку", вокруг корпуса 2, не минуя компенсатор

3 при каждом оборотном витке лесы 1 (фиг. 8), а при удалении компенсатора 3 из торцовой части корпуса 2 после намотки всей лесы 1 последняя мгновенно ослабляется (фиг. 10) и, высыхая, при сжатии не портится.

Приспособление для намотки мокрой лесы к рыболовной снасти (третий вариант) используют следующим образом.

Берут в левую руку катушку, а правой — компенсатор 3 и пропускают его концы в отверстия правой щеки так, чтобы короткий конец уперся в левую щеку катушки-корпуса 2, а длинный конец прошел отверстие левой щеки, не доходя до стенки корпуса 2 катушки, чтобы более длинный конец компенсатора 3, находясь в отверстии левой щеки, не мешал прокручиванию катушки (фиг. 16 и 17). По окончании намотки мокрой лесы 1 правой рукой вынимают иэ отверстий щек катушки и закрепляют на вершине правой щеки

1SOZ2 катушки, используя компенсатор Э его действие в виде зажима, чтобы всегда бьн под руками рыболова и не мешал раболову прокручивать катушки (фиг. 18 — 20).

Конструктивно простой, легкий и удобный в применении на любой конструкции катушки компенсатор усадки 10 мокрой лесы может быть выполнен в виде зажима в третьем варианте работы приспособления для намотки мок рон лесы для рыболовной снас к ти.

81 6

Ф о р м ул а и з о б р е т е н и я

1, Приспособление для намотки мок рой лесы к рыболовной снасти, включающее корпус и съемный компенсато усадки мокрой лесы, о т л и ч а ющ е е с я тем, что, с целью упрощения конструкции, съемный компенсатор усадки мокрой лесы расположен в средней части одной иэ торцовых сторон корпуса.

2. Приспособление по и. 1, о т— л и ч а ю щ е е с я тем, что компенсатор усадки мокрой лесы выполнен в виде зажима.

Фиг.1

Фиг. 2

150728! .12

Фиа 13

J507281

1507281
