Устройство для тренировки дыхательной и сердечно-сосудистой систем

Устройство для тренировки дыхательной и сердечно-сосудистой систем

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике. Для реабилитации оперированных на органах грудной полости в раннем послеоперационном периоде при постельном режиме устройство содержит разборный каркас 1 по ширине кровати с колесами 2 и струбцинами 3, эспандерный ручной тренажер с блочными системами 4 и 5, ручной велоэртометр 6, гофрированный мех 8 с регулируемым грузом 10 и шланг с загубником. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦ 1АЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1

„„SU„„1507324 (51)4 А 61 В 5/08

ОПИОАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

1 е

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4340422/28-14 (22) 08.12 ° 87 (46) 15.09.89, Вюл. к 34 (75) M.Í.Ãðèøèí, Л.Ю.Зыскин, В.Н,Чернышов, П,Н.Колбасин и В.Г.Шеховцов (53) 615.475(088.8) (56) Новости медицинской техники.

М., ВНИИМИО. 1962, вып. 1, с. 19,. рис. 19. (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ДЫХАТЕЛЬНОЙ И СЕРДЕЧНО-СОСУДИСТОЙ СИСТЕМ

2 (57) Изобретение относится к медицинской технике для реабилитации оперированных на органах грудной клетки в раннем послеоперационном периоде при постельном режиме. Устройство . содержит разборный каркас 1 по ширине кровати с колесами 2 и струбцинами 3, эспандерный ручной тренажер с блочными системами 4 и 5, ручной велоэргометр 6, гофрированный мех 8 с регулируемым грузом 10 и шланг с загубником. 1 ил.

Составитель А.Радаев

Техред А, Кравчук Корректор И.Нароши

Редактор И.Петрова

Заказ 5478/6

Тираж 643

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

3 150732

Изобретение относится к медицинской технике для реабилитации дыхательной и сердечно-сосудистой систем больных.

Цель изобретения — реабилитация оперированных на органах грудной полости в раннем послеоперационном периоде при постельном режиме.

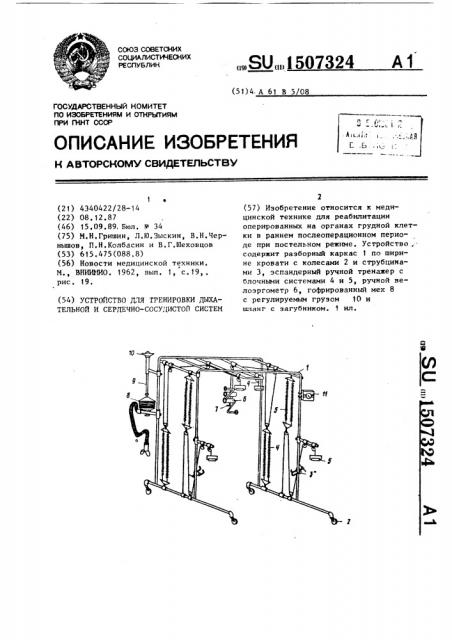

На чертеже изображено устройство для тренировки дыхательной и сердечно-сосудистой систем, общий вид.

Устройство для тренировки дыхательной и сердечно-сосудистой систем содержит разборный каркас 1 по ширине кровати с колесами 2 и струбцинами 3 для крепления к кровати, эспандерный ручной тренажер с двумя верхними блочными системами 4 с рамками и регулятором нагрузки и с двумя ниж- 20 ними аналогичными блочными системами 5. В верхней центральной части каркаса 1 размещен велоэргометр 6 с рукоятками для ручного вращения и с регулируемой тормозной колодкой 7. 25

На боковой части каркаса 1 установлен дыхательный блок с замкнутой ем— костью из гофрированного меха 8 и шлангом с эагубником Х верхней ча.-ти меха 8 прикреплен шток 9 с д ..те- 30 ниями и.регулируемый груз 10. К каркасу подсоединен также измерительный узел в виде часов 11.

Устройство работает следующим образом. 35

Каркас 1 устанавливают над кроватью оперируемого и крепят к ней струбцинами 3. Для тренировки передней группы мьппц грудной клетки больной берется за ручки нижних блочных 40 систем 4 и производит движение руками вперед. Для тренировки задней группы мышц грудной клетки больной берется эа ручки верхних блочных систем 5 и производит движение в 45 стороны. Также возможны движения рук вверх и вниз, т.е. полная амплитуда движений в плечевых суставах. Для тренировки дыхательной мускулатуры больной производит вью;ох через соеди50

4 нительный шланг в дыхательный мех 8, который, раздуваясь, приподнимает шток с грузом на фиксированную высоту. Для тренировки сердечно-сосудистой системы больным проводится ручное вращение велоэргометра 6, нагрузка регулируется винтом, прижимающим тормозную колодку 7. Время велоэргометрии дозируется часами 11.

Предлагаемое устройство позволяет осуществлять дозированную по времени и нагрузке тренировку сердечнососудистой системы, оно компактно, удобно в перемещении и транспортировке, несложно в конструкции, может быть использовано для тренировки дыхательной и сердечно-сосудистой систем у больных находящихся на постельном режиме и нуждающихся в функциональной реабилитации, обеспечивает скорейшее восстановление показателей функции внешнего дыхания и сердечно-сосудистой системы, позволяет в среднем на 10-15 дней раньше выпИсать больных из отделения, Ф о р м у л а и э о б р е т е н и я

° Устройство для тренировки дыхательной и сердечно-сосудистой систем, содержащее каркас, велоэргометр, дыхательный блок, включающий замкнутую емкость переменного объема и газоподводящий шланг с элементом присоединения к пациенту, измерительный узел, о т л и ч а ю щ е е с я тем что, с целью реабилитации оперированных на органах грудной полости в раннем послеоперационном периоде при постельном режиме, оно снабжено эспандерными ручными тренажерами с регуляторами нагрузки, регулируемым грузом, установленным, на емкости переменного объема дыхательного блока сверху, струбцинами для крепления к кровати оперируемого, размещенными на каркасе, выполненном разборным, а велоэргометр выполнен с рукоятками и размещен в верхней центральной части каркаса.
