Устройство для определения укорочения нижних конечностей

Устройство для определения укорочения нижних конечностей

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике. Цель изобретения - повышение точности и удобства измерений путем обеспечения полноценной двухопорности конечностей пациента. Устройство содержит основание 1, на котором расположены неподвижная 2 и подвижная 3 опоры. К основанию крепится стойка 4 с винтовым подъемным механизмом 5, перемещающим подвижную опору 3. С механизмом 5 кинематически связан измеритель 21, включающий шкивы с расположенной на них мерной лентой 15. Один шкив снабжен считывающим барабаном с нониусом (шкалой). Рейка 20 для проверки выравнивания таза устанавливается в одно из гнез, расположенных на стойке 4. Подвижная опора 3 закреплена на гайке винтового подъемного механизма 5, а его винт кинематически связан со шкивом. 3 ил.

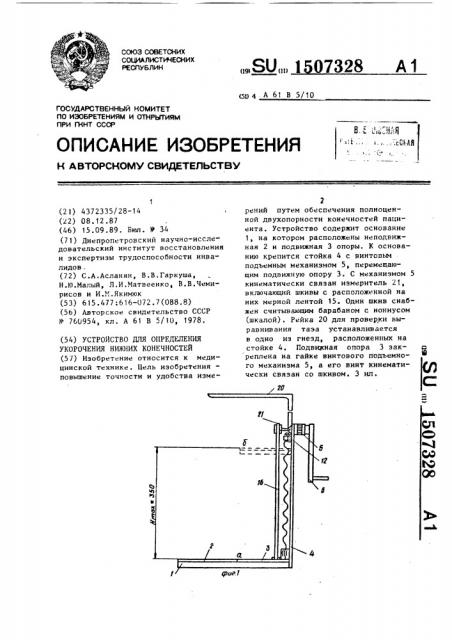

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (дц4.А 61 В 5/10

В - а, ь .Н. -:,Я

:cuM3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (2 1) 4372335/28-14

1 (22) 08.12.87 (46) 15.09.89. Бюл. У 34 (71) Днепропетровский научно-исследовательский институт восстановления и экспертизы трудоспособности инвалидов.. (72) С.А.Асланян, В.В.Гаркуша, Н.Ю.Малый, Л.И.Матвеенко, В.В.Чемирисов и И.М.Якимюк (53) 615.477:616-072.7(088.8) (56) Авторское свидетельство СССР

Р 760954, кл. А 61 В 5/10, 1978. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

УКОРОЧЕНИЯ НИЖНИХ КОНЕЧНОСТЕЙ (57) Изобретение относится к медицинской технике. Цель изобретения повышение точности и удобства измеЯ0,» 1 07328 а 1

2 рений путем обеспечения полноценной двухопорности конечностей пациента. Устройство содержит основание

1, на котором расположены неподвижная 2 и подвижная 3 опоры. К основанию крепится стойка 4 с винтовым подъемным механизмом 5, перемещающим подвижную опору 3. С механизмом 5 кинематически связан измеритель 21 ° включающий шкивы с расположенной на них мерной лентой 15. Один шкив снабжен считывающим барабаном с нониусом (шкалой). Рейка 20 для проверки выравнивания таэа устанавливается в одно иэ гнезд, расположенных на стойке 4. Подвижная опора 3 закреплена на гайке винтового подъемного механизма 5, а его винт кинематически связан со шкивом. 3 ил.

15073

Изобретение относится к медицине, а именно к методам обследования боль— ных с травматологическими и ортопедическими заболеваниями в частности

5 к определению величины укорочения одной нижней конечности по отношению к другой.

Целью изобретения является повышение точности путем обеспечения полно- 10 ценной двухопорности конечностей пациента.

На фиг.1 схематично показано предлагаемое устройство; на фиг.2 — то же, вид сверху; на фиг.3 — кинематическая 15 схизма подъемного механизма.

Устройство включает основание 1, на котором размещены неподвижная 2 и подвижная 3 опоры. К основанию 1 крепится стойка 4, на которой ус- 20 тановлен подъемный механизм 5 для перемещения подвижной опоры 3. Подъемный механизм 5 содержит рукоятку 6, на оси / которой установлена коническая шестерня 8, входящая в зацеп- 25 ление с конической шестерней 9, установленной на винте 10. Винт 10 устаЯовлен с возможностью вращения в основании 1 и снабжен гайкой 11, на которой закреплена подвижняя опора 3. 30

На оси / подъемного механизма 5 установлен ведущий верхний шкив 12, а в основании 1 на оси 13 — нижний шкив

14, на которых расположена мерная лента 15, при этом ведущий шкив 12 оснащен считывающим барабаном 16, имеющим нониус (шкалу) 17. На стойке

4 имеются гнезда 18 и 19 установки в положение s или z съемной Г-образной рейки 20. Шкивы 12 и 14 со 40 считывающим барабаном 16, нониусом 17 и мерной лентой 15 образуют измеритель 21.

Устройство работает следующим образом. 45

Обследуемый становится на устройство здоровой ногой на неподвижную опору 2. Обследующий проводит в движение рукоятку 6 подъемного механизма 5.

При этом винт 10 приводится во враще50 ние через конически шестерни 8 и 9 и гайка 11 вместе с подвижной опорой 3 перемещается из положения с (фиг.1) вдоль винта 10 вверх в положение 6 до соприкосновения с подошвенной поверхностью укороченной ноги обследуемого, при этом осуществляется опора конеч28

4 ности на подвижную опору 3. Вращением рукоятки 6 ведущим шкивом 12 одновременно производится перемещение мерной ленты 15 измерителя 21. Движение подвижной опоры 3 в указанном направлении продолжается до тех пор, пока линия, соединяющая гребни подвздошных остей обследуемого с нанесенными на них предварительно метками (например, из лейкопластыря), не примет горизонтальное положение. Выведение меток на одну линию проверяют при помощи подвижной Г-образной рейки 20, которую устанавливают в одно из гнезд 18 и 19 в положение 8 или . в зависимости от лево- или правостороннего укорочения конечности, которое определяет положение обследуемого на опоре. После выведения меток на одну горизонтальную линию, обследующий снимает показания на нониус 17 считывающего барабана 16.

Наличие винтового механизма, связано с измерителем 21, обеспечивает перемещение подвижной опоры 3 под нагрузкой укороченной конечности, чем обусловливается полноценная двухопорноСть конечностей пациента в ходе измерения, при этом ускоряется и повышается точность установки подвижной оцоры 3 в такое положение, при котором гребни подвздошных остей занимают требуемо для измерения (горизонтальное) положение.

Ф о р м у л а и з о б р е т е н и я

Устройство для определения укорочения нижних конечностей, содержащее основани, на котором размещены подвижная и неподвижная опоры и стойка, снабженная шкалой и рейкой, подвижно установленной в стойке, о т л и ч а ю щ е е с я тем, что, с целью повышения точности пут м обеспечения полноценной двухопорности конечностей пациента, в него введены винтовой подъемный механизм и измеритель укорочения, выполненный в виде двух установленных на стойке шкивов с расположенной на них мерной лентой, при этом на гайке винтового подъемного механизма эакреплена подвижная опора, а винт с воэможностью вращения размещен в основании и кинематически связан с одним из шкивов, снабженных нониусом.

150 732Е фиг2 Z =pg
