Устройство для фиксации съемных зубных протезов
Иллюстрации
Реферат
Изобретение относится к ортопедической стоматологии и может быть использовано при изготовлении частичных пластинчатых, бюгельных протезов. Цель изобретения - повышение жесткости конструкции и надежности крепления протеза. Устройство состоит из наружной 2 и внутренней 1 телескопических коронок, причем наружная коронка 2 выполнена двухслойной: на ее вестибулярной 7 и аппроксимальных 5 поверхностях расположена накладка 8, образующая внешний слой, на котором методом отливки закреплены кламмер 9 и отросток 10 наружной коронки 2. 3 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
ПРИ ГКНТ СССР (21) 4332032/28-14 (22) 14.09.87 (46) 15.09.89. Бюл. Р 34 (75) А.П.Коновалов (53) 616.314-.089 ° 29 (088.8) (5e) Авторское свидетельство СССР
У 1232243, кл. А 61 С 13/277, 1984. (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ СЪЕМНЫХ
ЗУБНЫХ ПРОТЕЗОВ (57) Изобретение относится к ортопердической стоматологии и может быть использовано при изготовлении
ÄÄSUÄÄ 1507 67 А1 (я) 4 А 61 С 13/225 // А 61 С 5/08
2 частичных пластинчатых, бюгельных протезов. Цель изобретения — повьг шение жесткости конструкции и надежности крепления протеза. Устройство состоит из наружной 2 и внутренней 1 телескопических коронок, причем наружная коронка 2 выполнена двухслойной: на ее вестибулярной 7 и аппроксимальных 5 поверхностях расположена накладка 8, образующая внешний слой, на котором методом отливки закреплены кламмер 9 и отросток наружной коронки 2. 3 ил .
3 1507367
Изобретение относится к медицине, в частности к ортопедической стоматологии, и может быть использовано при изготовлении частичных пластин- 5 чатых, бюгельных протезов.
Целью изобретения является повышение жесткости конструкции и надежности крепления протеза.

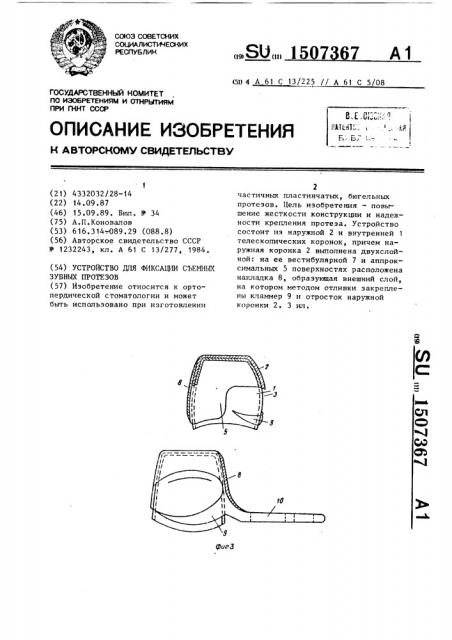

На фиг.1 изображены три основ- 10 ные проекции внутренней коронки; на фиг.2 — три основные проекции наружной коронки на фиг.3 — - устройство, общий вид.
Устройство состоит из внутренней 15 коронки 1, наружной коронки 2, которая повторяет форму внутренней со всех поверхностей, кроме оральной 3, где доходит до экватора 4, затем граница наружной коронки 2 проходит 20 по серединам аппроксимальных поверхностей 5, образуя вырез в виде окна
6. Наружная коронка 2 выполнена двухслойной, на вестибулярной 7 и аппроксимальных 5 поверхностях наружной коронки 2 располагается накладка 8, образующая внешний слой и переходящая в кламмер 9 и отросток 10 для фиксации в базисе протеза (не показан). Накладка 8 соединена с наруж- 30 ной коронкой 2 методом бесприпойного соединения путем отливки.
Устройство работает следующим образом.
Наружная коронка 2 фиксируется в базисе протеза посредством отростка
10, являющегося частью накладки 8 наружной коронки 2. При наложении протеза соединение коронок 2 и 1, их фиксация относительно друг друга осу- 40 ществляется с оральной поверхности 3 эа счет пружинящих свойств кламмера 9 размещающегося под экватором 4 внутренней коронки 1, а с других поверхностей наружная коронка 2, плотно прилегая по всему периметру к внутренней коронке 1, не образуя поднутрений, обеспечивает телескопичность.
Литая накладка 8, располагаясь на вестибулярной 7 и аппроксимальных поверхностях 5 наружной коронки 2, выполненной двухслойной, переходящая в литой кламмер 9 и отросток 10, образуют единое целое, обеспечивая жесткость и прочностные свойства наружной коронке 2.
Вырез в виде окна 6 с оральной поверхности 3 наружной коронки 2 обеспечивает свободный доступ к кламмеру 9 в случае необходимости его активации °
Устройство может быть использовано для фиксации частичных пластинчатых, бюгельных протезов, малых седловидных протезов при односторонних концевых дефектах.
Повышенные фиксирующие свойства устройства позволяют значительно уменьшить базис протеза на верхней челюсти, приближая протез по функциональной эффективности к мостовидным протезам.
Ф о р м у л а и з о б р е т е н и я
Устройство для фиксации съемных зубных протезов, содержащее внутреннюю и наружную телескопические коронки, последняя иэ которых снабжена кламмером и вырезом на оральной поверхности, о т л и ч а ю щ е е с я тем, что, с целью повышения жесткости конструкции и надежности крепления протеза, в нем наружная коронка выполнена двухслойной на вестибулярной и аппроксимальньм поверхностях, а кламмер закреплен на внешнем ее слое.
1507367 рцэр/ риР. 2
