Устройство для подачи полых изделий цилиндрической формы в зону обработки

Устройство для подачи полых изделий цилиндрической формы в зону обработки

Иллюстрации

Показать все

Реферат



Изобретение относится к металлургической промышленности и может быть использовано, например, при изготовлении баллонов. Целью изобретения является расширение функциональных возможностей при подаче изделий, заполненных жидкостью, за счет обеспечения ее слива. Механизмом 2 прижима изделия фиксируются на приемных роликах 3. Патрубок 4 с наконечником 5 поджат демпферной пружиной 10. Стол 1 поворачивается посредством гидроцилиндра 9, при этом осуществляется слив жидкости по желобу 6. При дальнейшем повороте стола 1 изделие садится на наконечник 5. После поворота стола 1 на 90° изделие занимает вертикальное положение и наконечник 5 входит в горловину изделия. Окончательный слив жидкости осуществляется под давлением воздуха, поступающего по патрубку 4. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gD 8 21 D 43/00, 8 67 С 9/00

Вт 1 .,"1 А 6

Ы!. (1; .:, :c... «31 (Г э

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ юг. / (ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4330093/23-13 (22) 19.10.87 (46) 15.09.89. Бюл. М 34 (72) В.И. Новиков и Г.Н. Дмитриевский (53) 621.798 (088.8) (56) Авторское свидетельство СССР («« 1349850, кл. В 21 D 43/00, 1986. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ПОХЬй ИВДВПИЙ ЦИЛИНДРИЧЕСКОЙ ФОРМ1I Ь ЗОНУ

ОБРАБОТКИ (57) Изобретение относится к металлургической промышпеннссти и может быть использовано, например, при изготовлении баллонов. Цель изобретения — расширение функциональных воз„„SU„„507496 А 1

2 можностей при подаче изделий, запот(ненных жидкостью, за счет обеспечения ее слива. Механизмом 2 прижима изделия фиксируются на при мных роликах 3. Патрубок 4 с наконечником

5 поджат демпйерной пружиной 1О.

Стол 1 поворачивается посредством гидроцилиндра 9, при этом осуществляется слив жидкости по желобу 6. Прн дальнейщем повороте стола изделие садится ((a наконечник 5. После псвоа рота сто ла 1 на 90 вздел((е занимает вертикальное полож-.-ние и наконечник 5 входит в горловину изде;(ия. Окончательный слив жидкссти осуществляется под давлением воздуха, поступающего по натрубку 4. 2 ил.

3 150749

Изобретение относится к металлургической промышленности и может быть использовано, например, при изготовлении баллонов.

Цель изобретения — расширение функциональных возможностей при подаче изделий, заполненных жидкостью, эа счет обеспечения ее слива.

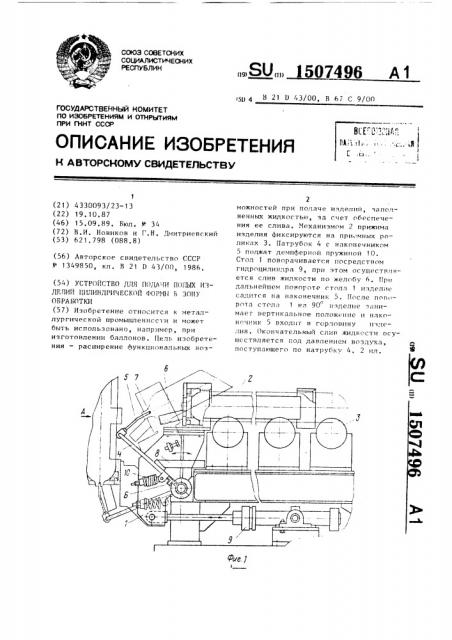

Ца фиг.1 изображено устройство, 10 общий вид на фиг.2 — вид А на фиг.1.

Устройство состоит из смонтированного с возможностью поворота относительно горизонтальной оси Г-образного стола 1, установленного на 15 нем механизма 2 прижима изделий, приемных роликов 3, установленного на оси поворота стола 1 и кинематически связанного с ним подпружиненного патрубка 4, на одном конце которого установлен пустотелый наконечник 5, а другой сообщен с источником повышенного давления, укрепленных на столе 1 желоба 6 для слива и упора 7 для ограничения поворота патрубка 4, ограничителя 8 поворота и гидроцилиндра 9 для привода стола 1, при этом патрубок 4 поджат демпферной пружиной 10.

Устройство для подачи издел--й

30 работает следующим образом.

Перед началом работы поворотный стол 1 с механизмом 2 прижима изделия находится в горизонтальном положении, патрубок 4 с наконечником 5 поджат демпферной пружиной 10 к ограничителю 8, упор 7 не контактирует с патрубком 4. Баллон, наполненный водой и взвешенный на весах,подается рольгангом на приемные роли- 40 ки 3. Роликами 3 баллон задается в механизм 2 прижима иэделия и устанавливается. Затем снимают колпак с горловины баллона и включают гидроцилиндр 9. Осуществляется поворот 45 стола 1, шарнирно связанного с гидроцилинДром 9. При этом происходит самопроизвольный слив воды через горловину баллона по желобу 6. В начальный момент поворота стола 1 патрубок 4 неподвижен. При дальнейшем повороте стола 1 горловина баллона садится на наконечник 5. При этом упор 7 взаимодействует с патрубком 4, в который подают воздух через отверстие Б. Происходит синхронное перемещение наконечника 5 и горловины баллона. После поворота о стола 1 на 90 баллон занимает вертикальное положение, а наконечник 5 патрубка 4 находится внутри горловины баллона ° Окончательный слив воды осуществляется под давлением воздуха. После этого отключают подачу воздуха и включают гидроцилиндр

9 на обратный ход. Стол поворачивао ется в обратном направлении на 90 и механизм 2 прижима вместе со столом

1 занимает горизонтальное положение.

Предлагаемое устройство для подачи изделий, например, на технологическую операцию измерения объема баллона водой позволяет повысить эффективность слива воды из баллона, тем самым уменьшить время операции и повысить производительность всей проточной линии.

Формула и з обретения

Устройство для подачи полых иэделий цилиндрической формы в зону обработки, содержащее смонтированный с воэможностью поворота относительно горизонтальной оси Г-образный стол, установленный на нем механизм прижима изделий и приемные ролики, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей при подаче изделий, заполненных жидкостью, за счет обеспечения ее слива, оно снабжено шарнирно установленным на оси поворота стола и кинематически связанным с ним подпружиненным патрубком, на одном конце которого установлен пустотельный наконечник, а другой сообщен с источником давления, при этом на столе укреплен желоб для слива воды и упор для ограничения поворота патрубка.

1507496 фиг 2
