Станок для нарезания зубьев на клиновых ремнях

Станок для нарезания зубьев на клиновых ремнях

Иллюстрации

Показать все

Реферат



Изобретение относится к резинотехнической промышленности , в частности, к производству клиновых ремней с нарезанными зубьями. Цель - повышение производительности и надежности работы. Для этого станок снабжен связанным с механизмом для подвода-отвода ремня устройством отключения, размещенным на расстоянии шага нарезки зубьев ремня от плоскости вращения ножа. Он снабжен параллельным штоку силового цилиндра механизма для подвода-отвода ремня упором и расположенным с противоположной стороны от этого штока для контакта с ним одним концом подпружинным рычагом. На другом конце рычага закреплен ролик для взаимодействия с механизмом нарезания зубьев. Механизм этот снабжен кулачком для периодического поворота рычага через ролик. 1 ил.

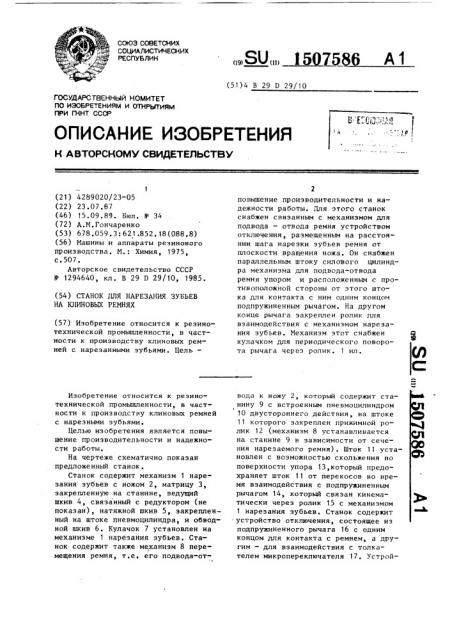

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„. 3 0 „„ И75%A1 (51)4 В 29 0 29/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ rHHT CCCP

К А BTOPCHOMY СВИ4ЕТЕЛЬСТВУ

1 (21) 4289020/23-05 (22) 23.07.87 (46) 15.09.89. Бюл. ¹ 34 (72) А.M.Ãoí÷àðeíêo (53) 678 .059 . 3: 621.852. 18 (088.8) (56) Машины и аппараты резинового производства. M. Химия, 1975, с.507.

Авторское свидетельство СССР № 1294640, кл. В 29 D 29/10, 1985. повьппение производительности и надежности работы. Для этого станок снабжен связанным с механизмом для подвода — отвода ремня устройством отключения, размещенным на расстоянии шага нарезки зубьев ремня от плоскости вращения ножа. Он снабжен параллельным штоку силового цилиндра механизма для подвода-отвода ремня упором и расположенным с противоположной стороны от этого штока для контакта с ним одним концом подпружиненным рычагом. На другом конце рычага закреплен ролик для взаимодействия с механизмом нарезания зубьев. Механизм этот снабжен кулачком для периодического поворота рычага через ролик. 1 ил. (54) СТАНОК ДЛЯ НАРЕЗАНИЯ ЗУБЬЕВ

НА KlIHHOBblX РЕМНЯХ (57) Изобретение относится к резинотехнической промьппленности, в частности к производству клиновых ремней с нарезанными зубьями. Цель— вода к ножу 2, который содержит станину 9 с встроенным пневмоцилиндром

10 двустороннего действия, на штоке

11 которого закреплен прижимной ролик 12 (механизм 8 устанавливается на станине 9 в зависимости от сечения нарезаемого ремня). Шток 11 установлен с возможностью скольжения по поверхности упора 13,который предохраняет шток 11 от перекосов во время взаимодействия с подпружиненным рычагом 14, который связан кинематически через ролик 15 с механизмом

1 нарезания зубьев. Станок содержит устройство отключения, состоящее из подпружиненного рычага 16 с одним концом для контакта с ремнем, а другим — для взаимодействия с толкателем микропереключателя 17. УстройИзобретение относится к реэинотехнической промышленности, в частности к производству клиновых ремней с нарезными зубьями.

Целью изобретения является повышение производительности и надежности работы.

На чертеже схематично показан предложенный станок, Станок содержит механизм 1 нарезания зубьев с ножом 2, матрицу 3, закрепленную на станине, ведущий шкив 4, связанный с редуктором (не показан), натяжной шкив 5, закрепленный на штоке пневмоцилиндра, и обводной шкив 6. Кулачок 7 установлен на механизме 1 нареэания зубьев. Станок содержит также механизм 8 перемещения ремня, т.е. его подвода-отОПИСАНИЕ ИЗОБРЕТЕНИЯ

3 150 ство устанавливают на расстоянии шаФ га нарезки от плоскости вращения ножа 2.

Станок работает следующим образом.

От электродвигателя вращение передается посредством ременной передачи и редуктора механизму 1 нареэания зубьев и ведущему шкиву 4. На шкивы 4-6 надевают обрабатываемый ремень 18. При натяжении шкива 5 ремень 18 начинает вращаться. Иеханиэм

8 для подвода-отвода подает движущийся ремень 18 в зону непрерывно вращающегося ножа 2, который нарезает на нем зубья. Для исключения вероятности схождения ремня 18 и ножа 2 в одну точку одновременно, что приводит к нарезке неполного зуба в ремне, служит подпружиненный рычаг 14 с роликом 15, который останавливает механизм 8 для подвода-отвода. Упор

13 предназначен для устранения перекосов в механизме для подвода-отвода в момент остановки. Остановка происходит при нажатии кулачка 7 через рычаг 14 на шток 11 механизма 8 для подвода-отвода ремня на короткий промежуток времени в начале и конце нарезки, когда механизм 1 нарезания зубьев находится в таком положении, что время подхода ножа 2 и время подхода ремня 18 к матрице 3 одинаковы. Прекращение нарезки ремня производится путем отвода ремня иэ зоны вращения ножа при помощи механизма 8 для подвода-отвода, который срабатывает при попадании рычага 16 устройства для отключения в паэ первого нарезанного зуба.

7586 4

Использование станка дает повышение производительности труда эа счет исключения остановки электропривода после нарезки каждого ремня; повышается надежность работы за счет эксплуатации станка в постоянном режиме; исключается вероятность нарезки неполного зуба; уменьшаются мощность привода и масса станка.

Формула изобретения

Станок для нарезания зубьев на

15 1клиновых ремйях, содержащий приводной и натяжной шкивы. смонтированные на станине, механизм нареэания зубьев с ножом и приводом вращения, расположенный между шкивами, и меха2р ниэм для подвода-отвода ремня с прижимным роликом, установленным на штоке силового цилиндра, о т л и— ч а ю шийся тем, что, с целью повышения производительности и наг

25 дежности работы, станок снабжен связанным с механизмом для подвода-отвода ремня устройством его отключения, размещенным на расстоянии шага нарезки зубьев ремня от плоско3р сти вращения ножа, параллельным штоку силового цилиндра механизма для подвода-отвода ремня упором и расположенным с противоположной стороны от этого штока для контакта с ним одним концом подпружиненным рычагом, на другом конце которого закреплен ролик для взаимодействия с механизмом нарезания зубьев, а последний снабжен кулачком для периодического

4о Поворота рычага Через pOJIHK

1507586

Составитель Е.Михайлова

Редактор А.Маковская Техред М.Ходанич Корректор В.Кабаций

Заказ 5500/19 Тирах 535 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
