Бункерное устройство

Бункерное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к бункерным устройствам и позволяет ликвидировать сводообразование и налипание материала на стенки бункеров. Целью изобретения является интенсификация истечения материала. Бункерное устройство содержит корпус 1 и эластичную оболочку 3, прикрепленную верхним и нижним концами к корпусу. Эластичная оболочка 3 связана посредством тяг 9 с рычагами 8, которые шарнирно крепятся к общей оси в виде кольца 6. Кольцо 6 неподвижно установлено с помощью поперечных балок 7. Верхние концы рычагов жесткими штангами 10 шарнирно присоединены к механизму привода. Привод состоит из рычага 11, телескопической стойки 12 и силового цилиндра 13. В начале процесса разгрузки, когда корпус заполнен сыпучим материалом, телескопическая стойка 12 удлиняется и рычаги 8, проворачиваясь вокруг оси, занимают положение, при котором гибкие тяги 9 провисают. Включают силовой цилиндр 13, и начинается процесс сводообрушения. Эластичная оболочка 3 остается неподвижной. После выгрузки основной массы телескопическая стойка 12 укорачивается до величины, обеспечивающей такое положение рычагов 8, при котором гибкие тяги 9 натянуты. Включают силовой цилиндр 13, и эластичная оболочка 3 приводится в колебательное движение. 2 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСНИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 В 65 D 88/64

IОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОсудАРстВенный кОмитет

ПО ИЗОБРЕТЕНИЯМ И OTHPbITHRNI

ПРИ ГКНТ СССР (21) 4339613/31 — 13 (22) 07.12.87 (46) 15.09.89. Бюл, Ф 34 (71) Семипалатинский технологический институт мясной и молочной промышленности (72) С.М. Анибаев (53) 621.798.34(088.8) (56) Авторское свидетельство СССР

II! 310855, кц. В 65 D 88/64, 1971.

Авторское свидетельство СССР

II! 1274980, кл . В 65 D 88/60, 1985. (54) БУНКЕРНОЕ УСТРОЙСТВО .(57) Изобретение относится к бункерным устройствам и позволяет ликвидировать сводообразование и налипание материала на стенки бункеров. Целью изобретения является интенсификация

„„SU„„ l 507727 А 1

2 истечения материала ° Бункерное устройство содержит корпус 1 и эластичную оболочку 3, прикрепленную верхним и нижним концами к корпусу .Эластичная оболочка 3 связана посредством тяг 9 с рычагами 8, которые шарнирно крепятся к общей оси в виде кольца 6.

Кольцо 6 неподвижно установлено с помощью поперечных балок 7. Верхние концы рычагов жесткими штангами 10 шарнирно присоединены. к механизму привода. Привод состоит из рычага 11, телескопической стойки 12 и силового цилиндра 13. В начале процесса разгрузки, когда корпус заполнен сыпучим материалом, телескопическая стойка 12 удлиняется и рычаги 8, проворачиваясь вокруг оси, занимают положение, при котором гибкие тяги 9

С:

3 1507727 провисают. Включают силовой цилиндр

13, и начинается процесс сводообрушения,. Эластичная оболочка 3 остается неподвижной. После выгрузки основ5 ной массы. телескопическая стойка 12 . укорачивается до величины, обеспечивающей такое положение рычагов 8, при котором гибкие тяги 9 натянуты.

Включают силовой цилиндр 13, и эластичная оболочка 3 приводится в колебательное движение. 2 з.п. ф-лы, 2 ил.

Изобретение относится к бункерным ч устройствам для сыпучих материалов, 15 склонных к сводообразованию и налипа нию на стенки бункеров, и может быть .использовано в химической, строительной, пищевой и других отраслях промышленности. 20

Целью изобретения является интен4 аификация процесса истечения материала.

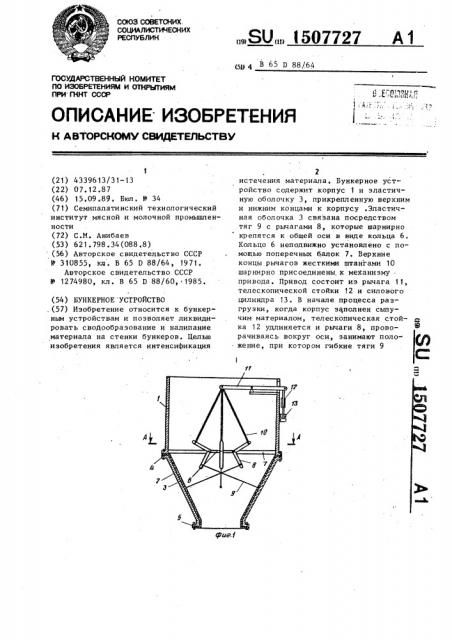

На фиг. 1 изображено предлагаемое функерное устройство; на фиг. 2 разрез А-А на фиг. 1.

Корпус бункера состоит из цилиндрической и конической 2 частей. На внутренней поверхности конической части 2 корпуса установлена эластич- 30 ная оболочка 3, которая верхним 4 и нижним 5 торцами прикреплена к корпусу. В корпусе установлено приспособление для обрушения сводов с механизмом привода, Приспособление состоит иэ горизонтального кольца 6, неподвижно установленного по центру корпуса посредством поперечных балок 7, один конец которых жестко связан с кольцом 6, а другой — с корпусом. По- 40 перечные балки 7 выполняют двойную функцию,- Во-ïåðâûõ,служат опорой для кольца 6 и, во-вторых, уменьшают давление материала на нижнюю коническую часть 2 корпуса. На кольце 6 45 шарнирно укреплены двуплечие рычаги

8, одни плечи которых соединены с оболочкой 3 посредством тяг 9, а другие плечи рычагов 8 шарнирно соединены с помощью штанг 10 с механизмом привода. Каждая тяга может быть соединена с оболочкой в месте, наиболее удаленном от плеча, соединенного с этой тягой рычага. Механизм привода может быть выполнен в виде рычага 11, >> который посредством телескопической стойки 12 соединен с механизмом возвратно-поступательного движения, например силовым цилиндром 13.

Бункерное устройство работает следующим образом.

В начале разгрузки, когда бункер заполнен, стойка 12 телескопически выдвигается и удлиняется и эа счет этого посредством жестких штанг 10 рычаги 8, проворачиваясь относительно кольца 6, занимают такое положение, когда гибкие тяги 9 свободно провисают. Включают силовой цилиндр 13 и . при этом рычаги 8, совершая колебательное движение относительно кольца 6, обрушают свод материала, а эластичная оболочка 3 остается неподвижной. После выгрузки большей части материала стойка 12 телескопически двигается и укорачивается. Тогда рычаги 8 занимают такое положение, при котором гибкие тяги 9 натягиваются. При сообщении поршню цилиндра

13 возвратно-поступательных движений рычаги 8 совершают колебательное движение и посредством гибких тяг .9 воздействуют на оболочку 3, эа счет растягивания которой происходит .отторжение материала.

Предлагаемое устройство позволяет интенсифицировать истечение материала.

Ф о р м у.л а и з о б р е т е н и я

1. Бункерное устройство, содержащее корпус, укрепленную на его внутреннек поверхности эластичную оболочку, приспособление для обрушения оводов с механизмом привода, соединенное с оболочкой гибкими тягами, о т л ич а ю щ е е с я тем, что, с целью интенсификации истечения материала, приспособление для обрушения сводов состоит иэ кольца, горизонтально расположенного соосно с корпусом и жестко соединенного с ним посредством поперечных балок, шарнирно укрепленных на кольце двуплечих рычагов, одни

7727 ством рычага и телескопической стой2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что механизм привода соединен со штангами посредфиГ2

Составитель Н. Слезина

Редактор Т. Парфенова Техред И.Верес Корректор Т. Колб

Заказ 5509/26 Тираж 625 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãoðîä, ул. Гагарина,101

5 150 плечи которых соединены с тягами, а другие — с механизмом привода посредством штанг. ки.

3. Устройство по п. 1, о т л и

5 ч а ю щ е е с я тем, что каждая тяга соединена с оболочкой в месте, наиболее удаленном от плеча, соединенного с этой тягой рычага.
