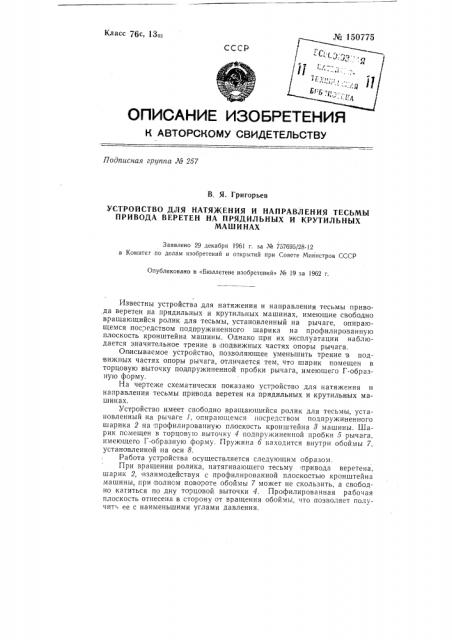

В. Я. Григорьев

УСТРОЙСТВО ДЛЯ НАТЯЖЕНИЯ И НАПРАВЛЕНИЯ ТЕСЬМЫ

ПРИВОДА ВЕРЕТЕН НА ПРЯДИЛЬНЫХ И КРУТИЛЬНЫХ

МАШИНАХ

Заявлено 29 декабря 1961 г. за № 757695 28-12 в Комитег по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 19 за 1962 г.

Известны устройства для натяжения и направления тесьмы привода веретен на прядильных и крутильных машинах, имеющие свободно вращающийся ролик для тесьмы, установленный на рычаге, опирающемся посредством подпружиненного шарика на профилированную плоскость кронштейна машины. Однако при их эксплуатации наблюдается значительное трение в подвижных частях опоры рычага.

Описываемое устройство, позволяющее уменьшить трение в подвижных частях опоры рычага, отличается тем, что шарик помещен в торцовую выточку подпружиненной пробки рычага, имеющего Г-образную форму.

На чертеже схематически показано устройство для натяжения и направления тесьмы привода веретен на прядильных и крутильных машинах.

Устройство имеет свободно вращающийся ролик для тесьмы, установленный на рычаге 1, опирающемся посредством подпружиненного шарика 2 HB профилированную плоскость кронштейна 8 MBLIJHHbI. Шарик псмещен в торцовую выточку 4 подпружиненной пробки 5 рычага, имеющего Г-ооразную форму. Пружина б находится внутри обоймы 7, установленной на оси 8.

Работа устройства осуществляется следующим образом.

При вращении ролика, натягивающего тесьму привода веретена, шарик 2, взаимодействуя с профилированной плоскостью кронштейна машины, при полном повороте обоймы 7 может не скользить, а свободно катиться по дну торцовой выточки 4, Профилированная рабочая плоскость отнесена в сторону от вращения обоймы, что позволяет получит .. ее с наименьшими углами давления. № 150775

Когда обойма занимает крайнее положение А, шарик 2 катится по указанной плоскости и занимает положение Б, Таким образом, при натяжении и направлении тесьмы привода веретена на машине трение в подвижных частях опоры рычага 1 уменьшается.

Предмет изобретения

Устройство для натяжения и направления тесьмы при вода веретен на прядильных и крутильных машинах, включающее свободно вращающийся ролик для тесьмы, установленный на рычаге, опирающемся посредством подпружиненного шарика на профилированную плоскость кронштейна машины, отл и ч а ю ш.ее с я тем, что, с целью уменьшения трения в подвижных частях опоры рычага, шарик помещен в торцовую выточку подпружиненной пробки рычага, имеющего Г-образную форму.
