Реферат



Изобретение относится к строительству и может быть использовано при сооружении надземных трубопроводных переходов со значительным числом трубопроводов различного назначения в поперечном сечении перехода. Целью изобретения является снижение материалоемкости, повышение несущей способности и надежности при проведении ремонтных работ или аварийном выходе из строя одного из трубопроводов. Трубопроводный переход включает анкерные 1 и промежуточные опоры, на которые опираются трубопроводы в виде провисающих нитей верхнего 3 и нижнего 4 ярусов. Анкерные опоры 1 состоят из стоек 5, раскрепленных оттяжками 6, соединенных стержнями решетки и снабженных на вершинах опорами 8 под компенсаторы 9. В плане трубопроводы каждого яруса связаны между собой по длине перехода вертикальными подвесками 12 и раскосами 13. Трубопроводный переход снабжен продольными тросами 14, каждый из которых расположен под соответствующим трубопроводом верхнего яруса 3, связан с ним упругими опорами и к нему на подвесках 16 прикреплен соответствующий трубопровод нижнего яруса 4, при этом тросы 14 объединены горизонтальными распорками и раскосами с образованием тросовой сети 19. В поперечном сечении нижний ярус 4 трубопроводов очерчен по кривой, обращенной выпуклостью вверх, а верхний ярус 3 трубопроводов и тросовая сеть 19 - по кривым, обращенным выпуклостью вниз, при этом оба яруса 3 и 4 трубопроводов и тросовая сеть 19 имеют в плане вид расходящихся от середины пролетов к опорам пучков. Трубопроводы верхнего 3 и нижнего 4 ярусов в поперечном сечении объединены с тросовой сетью 19 подвесками 16, расположенными вертикально или наклонно. Упругие опоры могут быть выполнены в виде пружины, а между каждой подвеской 16 и соответствующим трубопроводом нижнего яруса 4 может быть расположена дополнительная пружина. 1 з.п. ф-лы, 7 ил.

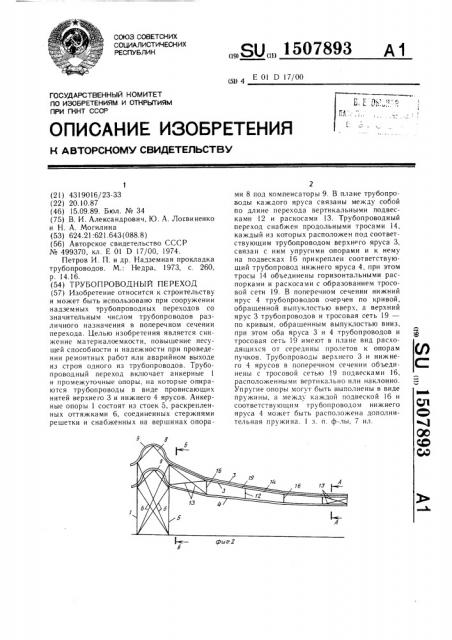

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

Е 01 D 17/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4319016/23-33 (22) 20. 10.87 (46) 15.09.89. Бюл. № 34 (75) В. И. Александрович, Ю. А. Логвиненко и Н. А. Могилина (53) 624.21:621.643 (088. 8) (56) Авторское свидетельство СССР № 499370, кл. Е 01 D 17/00, 1974.

Петров И. П. и др. Надземная прокладка трубопроводов. М.: Недра, 1973, с. 260, р. 14.16. (54) ТРУБОПРОВОДНЫЙ ПЕРЕХОД (57) Изобретение относится к строительству и может быть использовано при сооружении надземных трубопроводных переходов со значительным числом трубопроводов различного назначения в поперечном сечении перехода. Целью изобретения является снижение материалоемкости, повышение несущей способности и надежности при проведении ремонтных работ или аварийном выходе из строя одного из трубопроводов. Трубопроводный переход включает анкерные 1 и промежуточные опоры, на которые опираются трубопроводы в виде провисающих нитей верхнего 3 и нижнего 4 ярусов. Анкерные опоры 1 состоят из стоек 5, раскрепленных оттяжками 6, соединенных стержнями решетки и снабженных на вершинах опора„„Я0„„1507893

2 ми 8 под компенсаторы 9. В плане трубопроводы каждого яруса связаны между собой по длине перехода вертикальными подвесками 12 и раскосами !3. Трубопроводный переход снабжен продольными тросами 14, каждый из которых расположен под соответствующим трубопроводом верхнего яруса 3, связан с ним упругими опорами и к нему на подвесках 16 прикреплен соответствующий тру бопровод нижнего яруса 4, при этом тросы 14 объединены горизонтальными распорками и раскосами с образованием тросовой сети 19. В поперечном сечении нижний ярус 4 трубопроводов очерчен по кривой, обращенной выпуклостью вверх, а верхний ярус 3 трубопроводов и тросовая сеть 19— по кривым, обращенным выпуклостью вниз, при этом оба яруса 3 и 4 трубопроводов и тросовая сеть 19 имеют в плане вид расходящихся от середины пролетов к опорам пучков, Трубопроводы верхнего 3 и нижнего 4 ярусов в поперечном сечении объединены с тросовой сетью !9 подвесками 16, расположенными вертикально или наклонно.

Упругие опоры могут быть выполнены в виде пружины, а между каждой подвеской 16 и соответствующим трубопроводом нижнего яруса 4 может быть расположена дополнительная пружина. 1 з. и, ф-лы, 7 ил.

1507893

Формула изобретения

50

И зоб рете ние относится к строител ьству и может быть использовано при сооружении надземных трубопроводных переходов со значительным числом трубопроводов различного назначения в поперечном сечении перехода.

Цель изобретения — снижение материалоемкости, повышение несущей способности и надежности при проведении ремонтных работ или аварийном выходе из строя одного из трубопроводов.

На фиг. 1 изображен общий вид трубопроводного перехода; на фиг. 2 — фасад перехода у анкерной опоры; на фиг. 3 — план тросо вой сети (трубопроводы условно не показаны); на фиг. 4 — план трубопроводов нижнего яруса; на фиг. 5 — вид А-А на фиг. 2 на фиг. 6 — вид Б-Б на фиг. 2; на фиг. 7 —сопряжение трубопроводов с элементами тросовой сети.

Трубопроводный переход включает анкерные и промежуточные 2 опоры, на которые опираются трубопроводы в виде провисающих нитей верхнего 3 и нижнего 4 ярусов. Анкерные опоры 1 состоят из стоек 5, раскрепленных оттяжками 6 и стержнями решетки 7 и снабженных на вершинах опорами 8 под компенсаторы 9. В плане трубопроводы каждого яруса связаны между собой горизонтальными распорками 10 и раскосами 1. Ярусы трубопроводов шарнирно соединены между собой по длине перехода вертикальными подвесками 12 и раскосами 13. Трубопроводный переход снабжен продольными тросами 14, каждый из которых расположен под соответствуюгцим трубопроводом верхнего яруса 3, связан с ним упругими опорами 15, и к нему на подвесках 16 закреплен соответствующий трубопровод нижнего яруса 4, при этом тросы 14 объединены горизонтальными распорками 17 и раскосами 18 с образованием тросовой сеги 19. В поперечном сечении нижний ярус 4 трубопроводов очерчен по кривой, обращеннои выпуклостью вверх, а верхний ярус 3 трубопроводов и тросовая сеть !9 — по кривым, обращенным выпуклостью вниз, при этом оба яруса 3 и 4 трубопроводов и тросовая сеть 19 имеют в плане вид расходящихся от середины пролетов к опорам 1 и 2 пучков.

Трубопроводы верхнего 3 и нижнего 4 ярусов в поперечном сечении обьединены с тросовой сетью 19 подвесками 16, расположенными вертикально или наклонно.

У пругие опоры 15 могут быть выполнены в виде!ipviKHH, а между каждой подвеской 16 и соответствующим трубопроводом нижнего

4 яруса 4 может быть расположена дополнительная пружина.

При исправном состоянии всех трубопроводов равномерно распределенная нагрузка воспринимается непосредственно трубопроводами в виде провисающих нитей, а тросовая сеть 19 служит для повышения жесткости и устойчивости трубопроводного перехода при несимметричных вертикальных и горизонтальных воздействиях временных нагрузок. В случае проведения ремонтных работ или аварийном выходе из строя одного из трубопроводов, нагрузка от него перераспределяется на систему трубопроводы — тросовая сеть, что позволяет производить ремонтные работы без отключения остальных трубопроводов и применения дополнительных поддерживающих конструкций.

1. Трубопроводный переход, включающий анкерные и промежуточные опоры, трубопроводы в виде провисающих нитей, компенсаторы над анкерными опорами, горизонтальные распорки и раскосы между трубоп ро вода ми, отличающийся тем, что, с целью снижения материалоемкости, повышения несущей способности и надежности при проведении ремонтных работ при аварийном выходе из строя одного из трубопроводов, трубопроводы размещены ярусами с шарнирным соединением ярусов между собой вертикальными раскосами и подвесками, причем переход снабжен росами, каждый из которых расположен под соответствующим трубопроводом верхнего яруса, связан с ним упругими опорами и к нему на подвесках закреплен соответствующий трубопровод нижнего яруса, при этом тросы объединены горизонтальными распорками и раскосами с образованием тросовой сети, а в поперечном сечении нижний ярус трубопроводов очерчен по кривой, обращенной выпуклостью вверх, а верхний ярус трубопроводов и тросовая сеть — по кривым, обращенным выпуклостью вниз, при этом оба яруса трубопроводов и тросовая сеть имеют в плане вид расходящихся от середины пролетов к опорам пучков.

2. Трубопроводный переход по и. 1, отличающийся тем, что упругие опоры выполнены в виде пружин, а между каждой подвеской и соответствующим трубопроводом нижнего яруса расположена дополнительная пружина.

1507893

-19

10 10

А-A

@ue. 5

9 9

18 18

Фиг. 3

Фиг. Ф

1507893

19

Фиг. 7
