Предварительно напряженная металлическая колонна

Предварительно напряженная металлическая колонна

Иллюстрации

Показать все

Реферат



Изобретение относится к строительным конструкциям и предназначено для усиления стальных колонн, несущих нагрузки от мостовых кранов, а также для проектирования предварительно напряженных колонн облегченного типа. Цель изобретения - повышение несущей способности, горизонтальной жесткости и снижение металлоемкости. Предварительно напряженная металлическая колонна включает подкрановую 2 и надкрановую 1 части и две пары напряженных затяжек 5. Дополнительная консоль 4 выполнена на уровне подкрановой консоли 3, затяжки установлены наклонно и размещены на участке колонны, примыкающей к консолям сверху и снизу. При этом верхняя пара затяжек 5 соединяет нижнюю грань подкрановой консоли 3 с надкрановой частью 1 колонны, а нижняя пара затяжек 5 соединяет верхнюю грань дополнительной консоли 4 с подкрановой частью 2. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ш4 Е04С3 10

ОПИСАНИК ИЗОБРЕТКНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4364015/23-33 (22) 15.01.88 (46) 15.09.89. Бюл. № 34 (71) Харьковский институт инженеров железнодорожного транспорта им. С. М. Кирова (72) Е. М. Ермак и Я. П. Фельдман (53) 624.014 (088.8) (56) Ференчик П., Тохачек М. Предварительно напряженные стальные конструкции. М.: Стройиздат, 1979, с. 20.

ÄÄSUÄÄ 1507937 A 1

2 (54) ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННАЯ МЕТАЛЛИЧЕСКАЯ КОЛОННА (57) Изобретение относится к строительным конструкциям и предназначено для усиления стальных колонн, несуших нагрузки от мостовых кранов, а также для проектирования предварительно напряженных колонн облегченного типа. Цель изобретения— повышение несущей способности, горизонтальной жесткости и снижение металлоем1507937

Формула изобретения кости. Предварительно напряженная металлическая колонна- включает подкрановую 2 и надкрановую 1 части и две пары напряженных затяжек 5. Дополнительная консоль 4 выполнена на уровне подкрановой консоли 3, затяжки установлены наклонно и размещены на участке колонны, примыИзобретение относится к строительным конструкциям и предназначено для усиления стальных колонн, несущих тяжелые нагрузки от мостовых кранов, а также для проектирования предварительно напряженных колонн облегченного типа.

Цель изобретения — повышение несущей способности, горизонтальной жесткости и снижение металлоемкости.

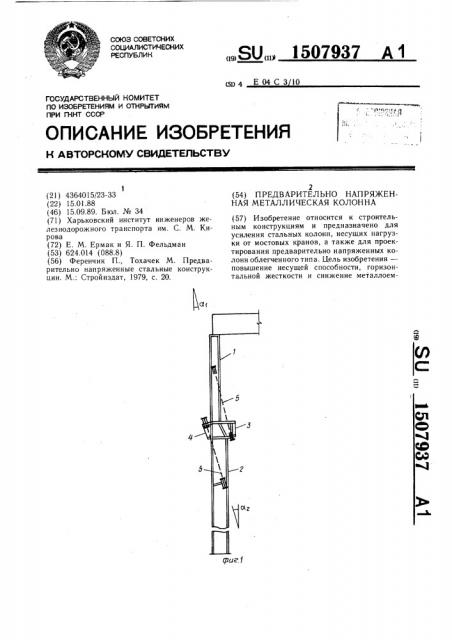

На фиг. 1 изображена схема расположения затяжек относительно стержня колонны; на фиг. 2 — конструкция предварительно напряженной колонны, фрагмент; на фиг. 3 — разрез А — А на фиг. 2; на фиг. 4— разрез Б — Б на фиг. 2.

Жесткий стержень предварительно напряженной металлической колонны содержит надкрановый 1 и подкрановый 2 участки и и две консоли: подкрановую 3 и дополнительную 4, расположенные в уровне подкрановой косоли 3.

Все элементы жесткого стержня — сварные двутавровые профили, в ряде случаев для вертикальных элементов можно использовать горячекатанные широкополочные двутавры.

Гибкие элементы — затяжки 5 из высокопрочной проволоки, расположены по одной паре на каждом участке колонны. На подкрановом участке 2 затяжки 5 расположены со стороны наружного пояса двутаврового стержня с наклоном в сторону дополнительной консоли 4, на надкрановом участке 1 — со стороны внутреннего пояса с наклоном в сторону подкрановой консоли 3. Относительно плоскости изгиба колонны затяжки расположены симметрично (фиг. 3 и 4) и вынесены за габариты поякающей к консолям сверху и снизу. При этом верхняя пара затяжек 5 соединяет нижнюю грань подкрановой консоли 3 с надкрановой частью 1 колонны, а нижняя

5 пара затяжек 5 соединяет верхнюю грань дополнительной консоли 4 с подкрановой частью 2. 4 ил. сов двутаврового стержня. Каждая затяжка

5 снабжена устройством для натяжения, талрепом 9.

Анкерные устройства для крепления затяжек к стержню колонны, состоящие из анкеров 6 на концах затяжек, трубчатых

20 упоров 7 и ребер жесткости 8, одним концом крепятся к вертикальному стержню колонны, надкрановому 1 или подкрановому 2, вторым — к консольному элементу, подкрановому 3 или дополнительному 4. В первом случае трубчатые упоры привариваются к специально поставленному на сварке ребру 10 жесткости, во втором — к поясу двутавровой консоли, нижнему или верхнему.

Предварительно напряженная металлическая колонна, включающая надкрановую и подкрановую части, подкрановую консоль и две пары напряженных затяжек, отличаюи1аяся тем, что, с целью повышения несущей способности, горизонтальной жесткости и снижения металлоемкости, с наружной стороны колонны в уровне подкрановой консоли выполнена дополнительная консоль, а затяжки установлены наклонно и размещены на участке колонны, примыкающем к консолям сверху и снизу, составляющем 0,4 — 0,6 от длины всей колонны, причем верхняя пара затяжек соединяет нижнюю грань подкрановой консоли с над45 крановой частью колонны, а нижняя пара затяжек — верхнюю грань дополнительной консоли с подкрановой частью.

1507937

1507937 я-A

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москв а, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Редактор E. Копча

Заказ 5462 37

Соста витель И. Плешеева

Техред И. Верес Корректор М. Шароши

Тираж 644 Подписное
