Реферат



Изобретение относится к горной промышленности и может быть использовано для добычи угля подземным способом при струговой выемке. Цель - повышение надежности работы струговой установки и точности управления стругом в плоскости пласта. Струговая установка включает линейные секции конвейера (ЛСК), струг с порталом, перемещающийся по направляющим, закрепленным на ЛСК. Направляющие имеют угольники и приливы с отверстиями в виде вертикальных пазов для размещения пальцев подконвейерной балки. На балке установлен гидроцилиндр управления (ГЦУ) 14, шток 15 ГЦУ 14 посредством пальцев соединен с кронштейнами, отверстия которых выполнены в виде вертикальных пазов. Валик 17 с нажимным кольцом 18 жестко закреплен на штоке ГЦУ 14. На валике 17 размещен стакан 19 с соосными цапфами 13 и упругим элементом (УЭ) 20, который взаимодействует с нажимным кольцом 18 и со стаканом 19. Соосные цапфы 13 взаимодействуют с кронштейнами 11. Для снятия земника соединяют поршневую полость ГЦУ 14 с гидролинией 25. При этом шток ГЦУ 14 выдвигается, а нажимное кольцо 18, воздействуя на УЭ 20, сжимает его. Затем ЛСК начинает поворачиваться вокруг угольника до тех пор, пока палец не коснется верхней части паза. Тогда поворот ЛСК прекращается и, если выдвижение штока ГЦУ 8 продолжается, то УЭ 20 сжимается. При проходе струга на ЛСК почти мгновенно начинает действовать сила УЭ 20 и опускает угольник направляющей на новую дорогу. При втягивании штока 15 ЛСК поворачиваются против часовой стрелки и поднимаются. 2 ил.

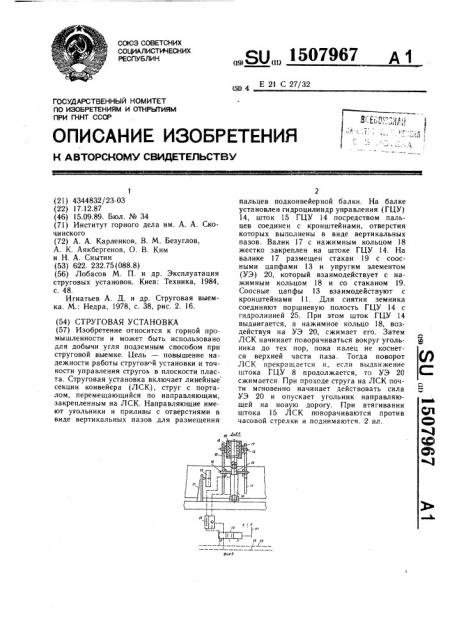

СО103 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Е 21 С 27/32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А 5TOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР (21) 4344832/23-03 (22) 17.12.87 (46) 15.09.89. Бюл. № 34 (71) Институт горного дела им. А. А. Скочинского (72) А. А. Карленков, В. М. Безуглов, А. К. Аякбергенов, О. В. Ким и H. А. Снытин (53) 622. 232.75(088.8) (56) Лобасов М. П. и др. Эксплуатация струговых установок. Киев: Техника, 1984, с. 48.

Игнатьев А. Д. и др. Струговая выемка. М.: Недра, 1978, с. 38, рис. 2. 16. (54) СТРУГОВАЯ УСТАНОВКА (57) Изобретение относится к горной промышленности и может быть использовано для добычи угля подземным способом при струговой выемке. Цель — повышение надежности работы стругов и установки и точности управления стругов. в плоскости пласта. Струговая установка включает линейные секции конвейера (PICK), струг с порталом, перемещающийся по направляющим, закрепленным на ЛСК. Направляющие имеют угольники и приливы с отверстиями в виде вертикальных пазов для размещения

„„gu„„1507967

2 пальцев подконвейерной балки. На балке установлен гидроцилиндр управления (ГЦУ)

14, шток 15 ГЦУ 14 посредством пальцев соединен с кронштейнами, отверстия которых выполнены в виде вертикальных пазов. Валик 17 с нажимным кольцом 18 жестко закреплен на штоке ГЦУ 14. На валике 17 размещен стакан 19 с соосными цапфами 13 и упругим элементом (УЭ) 20, который взаимодействует с нажимным кольцом 18 и со стаканом 19.

Соосные цапфы 13 взаимодействуют с кронштейнами 11. Для снятия земника соединяют поршневую полость ГЦУ 14 с гидролинией 25. При этом шток ГЦУ 14 выдвигается, а нажимное кольцо 18, воздействуя на УЭ 20, сжимает его. Затем

ЛСК начинает поворачиваться вокруг угольника до тех пор, пока палец не коснется верхней части паза. Тогда поворот

ЛСК прекра щается и, если выдвижение штока ГЦУ 8 продолжается, то УЭ 20 сжимается При проходе струга на ЛСК почти мгновенно начинает действовать сила

УЭ 20 и опускает угольник направляющей на новую дорогу. При втягивании штока 15 ЛСК поворачиваются против часовой стрелки и поднимаются. 2 ил.

1507967

Изобретение относится к горной промышленности и может быть использовано для добычи угля подземным способом при струговой выемке.

Цель изобретения — повышение надежности работы струговой установки и точности управления стругом в плоскости пласта.

На фиг. 1 изображена струговая установка, поперечное сечение; на фиг. 2 — вид А на фиг. 1.

Струговая установка состоит из линейных секций конвейера 1, на которых жестко закреплены направляющие 2 с угольниками 3 и приливами 4. В приливах 4 выполнены отверстия 5 в виде вертикальных пазов для размещения пальцев 6 подконвейерной балки 7. На направляющих 2 размещен струг 8 с порталом 9, который перемещается тяговой цепью (условно не показано) . С противоположной стороны линейных секций конвейера 1 на кожухах 10 размещены крон; штейны 11 с отверстиями 12 в виде вертикальных пазов для размещения соосных цапф 13. На подконвейерной балке 7 установлен гидроцилиндр 14 управления, шток

15 которого посредством пальца 16 соединен с отверстиями 12 кронштейнов 11.

На штоке 15 гидроцилиндра управления

14 жестко закреплен валик 17 с нажимным кольцом 18. На валике 17 расположен стакан 19 с соосными цапфами 13 и упругим элементом 20. Упругий элемент 20 установлен с возможностью взаимодействия с нажимным кольцом 18 валика 17 и стаканом 19, а соосные цапфы 13 стакана 19 — с возможностью взаимодействия с кронштейнами 11.

На подконвейерной балке 7 установлен указатель 21, а на кожухе 10 — линейка 22. Полости гидроцилиндра управления 14 гидравлически соединены посредством гидрозамка 23 и гидрораспределителя 24 с напорной 25 и сливной 26 гидролиниями.

На гидрораспределителе 24 закреплена рукоять 27.

Струговая установка работает следующим образом.

Для снятия земника (управление вниз) с помощью рукояти 27 гидрораспределителя 24 сорединяют поршневую полость гидроцилиндра управления 14 с напорной гидролинией 25 (гидрораспределитель 24 переключают в положение I). Рабочая жидкость через обратный клапан гидрозамка 23 поступает в поршневую полость гидроцилиндра управления 14, шток 15 которого начинает выдвигаться, а нажимное кольцо 18, воздействуя на упругий элемент 20, сжимает его. Когда усилие, развиваемое штоком 15, преодолеет массу линейной секции конвейера 1, последняя начинает поворачиваться (по часовой стрелке, фиг. 1) вокруг угольника 3 направляющей 2 на угол, Формула изобретения

5

30 определяемый величиной вертикального паза 5, т. е. до тех пор, когда палец 6 коснется верхней части вертикального паза 5. С этого момента поворот линейной секции конвейера 1 прекращается и если происходит дальнейшая выдвижка штока 15, то упругий элемент 20 сжимается, накапливая потенциальную энергию.

При работе струг 8 своим нижним резцом, который в зоне управления выступает ниже кромки угольника 3 направляющей 2, снимает земник. После прохода струга 8 на линейную секцию конвейера 1 начинает действовать (почти мгновенно) сила упругого элемента 20 и опускает угольник 3 направляющей 2 на новую дорогу.

При резком возрастании усилий резания на верхней части струга 8 он вместе с линейной секцией конвейера 1 имеет возможность повернуться в направлении против часовой стрелки (т. е. стружка в его верхней части уменьшится) в пределах вертикального паза 12 в кронштейнах 1, дополнительно сжимая упругий элемент 20.

Если рукоять 27 гидрораспределителя 24 перевести в положение II, то шток 15 гидроцилиндра управления 14 начнет втягиваться, и линейная секция конвейера 1 повернется в направлении против часовой стрелки (фиг. 1), а нижний резец струга 8 поднимается выше угольника 3 направляющей 2, и вся установка или ее участок будет подниматься вверх. С помощью указателя 2! и линейки 22 осуществляют контроль за перемещением штока 15 гидроцилиндра управления 14.

Струговая установка, включающая линейные секции конвейера, на которых жестко закреплены со стороны струга с порталом направляющие с угольниками и приливами, в которых выполнены отверстия для размещения пальцев подконвейерной балки и с противоположной стороны кронштейны с отверстиями для размещения пальцев, закрепленных»а штоках, установленных на подконвейерных балках гидроцилиндров управления, отличающаяся тем, что, с целью повышен и я надежности ее работы и точности управления стругом в плоскости пласта, она снабжена валиком с нажимным кольцом, расположенным на валике стаканом с соосными цапфами и упругим элементом, а отверстия в направляющих и кронштейнах выполнены в виде вертикальных пазов, при этом валик жестко закреплен на штоке гидроцилиндра управления, а упругий элемент установлен с возможностью взаимодействия с нажимным кольцом и стаканом, причем цапфы стакана размещены с возможностью взаимодействия с кронштейном.
