Способ глушения шума газового потока

Способ глушения шума газового потока

Иллюстрации

Показать все

Реферат



Изобретение относится к энергетическому машиностроению и позволяет повысить эффективность шумоглушения широкополосного шума газового потока с изменяющимся непрерывным спектром частот колебаний. Глушение шума осуществляется путем пропускания потока газа через резонирующие объемы, представляющие собой пенные слои 11, образованные пузырьками газа при взаимодействии потоков газа и воды на перегородках 4, поступающих в корпус 1 устройства соответственно через впускной патрубок 2 и форсунку 5, и межпенные объемы 12. Регулирование толщин пенных слоев 11 и размеров их пузырьков (резонирующих объемов) путем изменения соотношения расходов газа и воды осуществляется при помощи датчика 8 шума газового потока, регулятора подачи воды 9 и электромеханического крана 10. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4199112/25-06 (22) 24.02.87 (46) 15.09.89. Бюл. № 34 (71) Казанский авиационный институт им. А. Н. Туполева и Татарский научно-исследовательский и проектно-конструкторский институт нефтяного машиностроения (72) В. А. Воронцов, Я. И. Кравцов, В. А. Костерин, А. Ф. Павлов, А. П. Репин, P. С. Ахмадиев, А. Я. Хисматуллин, В. Б. Матвеев,Ю. Г. Красильников и Г. И. Рабинович (53) 621.43.06 (088.8) (56) Тарат Э. Я., Мухленов И. П. и др.

Пенный режим и пенные аппараты. Л.: Химия, 1977, с. 25, рис. 9. (54) СПОСОБ ГЛУШЕНИЯ ШУМА ГАЗОВОГО ПОТОКА (57) Изобретение относится к энергетичес„„Я0„„1507998 А1 ад4 F01 N 304 G 10 1116

2 кому машиностроению и позволяет повысить эффективность шумоглушения широкополосного шума газового потока с изменяющимся непрерывным спектром частот колебаний. Глушение шума осуществляется путем пропускания потока газа через резонирующие объемы, представляющие собой пенные слои 11, образованные пузырьками газа при взаимодействии потоков газа и воды на перегородках 4, поступающих в корпус 1 устройства соответственно через впускной патрубок 2 и форсунку 5, и межпенные объемы 12. Регулирование толщин пенных слоев 11 и размеров их пузырьков (резонирующих объемов) путем изменения соотношения расходов газа и ьоды осуществляется при помощи датчика 8 шума газового потока, регулятора подачи воды 9 и электромеханического крана 10. 1 ил.

1507998

Формула изобретеиия

Составитель В. Славников

Редактор К. Крупкина, Тсхрсд И. Верее Корректор М. Максимишинеп

Заказ 5468/40 Тираж 456 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж вЂ” 35, Раушская наб., д. 4 5

Производственно-издательский комбинат .<Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к машиностроению, в частности энергетическому машиностроению, и именно к способам глушения п1ума газового IIQToKB, преимущественно газотурбинных установок.

Целью изобретения является повышение эффективности шумоглушения широкополостного шум а с изме няктщимся спектром частот колебаний.

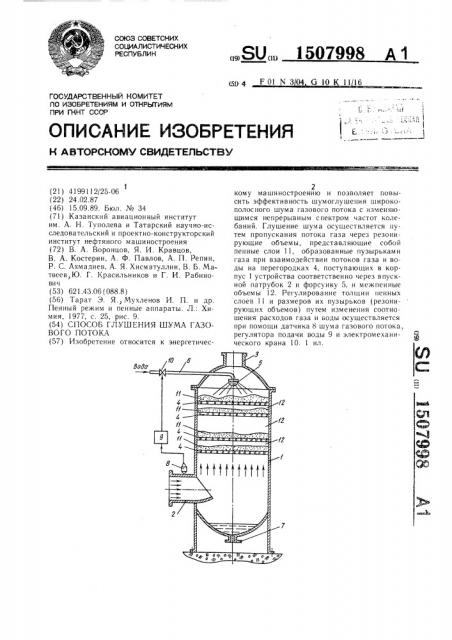

На чертеже представлено устройство для реализации предлагаемого способа, продольный разрез.

Устройство для реализации способа содержит установленный вертикально корпус

1 с впускным 2 и выпускным 3 патрубками, поперечные перегородки 4, выполненные в виде горизонтальных решеток, водяную форсунку 5, установленную в зоне выпускного патрубка 3 и соединенную с магистралью 6 подвода воды, сливной патрубок 7, установленный в нижней точке корпуса 1, а также систему регулирования, состоящую из датчика 8 шума газового потока, регулятора пода III воды 9 и электромеханического крана !

О в магистрали 6 подвода воды.

Способ осуществляется следующим ооразом.

Выхлопные газы поступают через впускной патрубок 2 в корпус 1, где расширяются и устремляются в верхнюю часть корпуса 1, дросселируют через поперечные перегородки

4. Через магистраль 6 подвода воды и через форсунку 5 в корпус 1 подается вода, орошающая поперечные перегородки 4, причем за счет газоди нам ическогo взаимодействия потоков газа и воды на последних образуются динамически устойчивые пенные слои

11, разделенные межпенными объемами 12.

Пенные слои 11 образуются из множества пузырьков паза с широким диапазоном размеров, представляющих собой как и замкнутые межпенные объемы 12 — резонирующие обьемы, поглощающие энергию звуковых колебаний. Поскольку размеры (объемы) пузырьков непрерывно меняются вследствие колебания давления и изменения газодинамических параметров на перегородках

4, то при этом обеспечивается гашение звуковых колебаний с широкополосным непреpblBHIII>1 спектром частот. При прохождении газового потока через межпенные объемы

12 происходит поглоще ve длиноволновых составляющих спектра.

Эффективность шумоглушсния существенно повышается путем регулирования толщин пенных слоев !2 и размеров резонирующих объемов за счет изменения соотношения расходов газа и воды в диапазоне ог 50 до

500 м газа/мз жидкости, обеспечиваемого системой регулирования (поз. 10, 11, 12 устройства, реализующего спосоо) . При этом относительная площадь проходного сечения (площадь в свету) поперечных перегородок 4 составляет 0,1 — 0,5. При изменении расхода и соответственно шум а газового потока. измеряемого датчиком 8, регулятор 9 изменяет расход воды с помощью крана 10, тем самым изменяя соотношение расходов газа и воды. Изменение соотношения ргсходов позволяет изменять толщины пенных слоев 11, следовательно, и межпенных обьемов 12, и также количество и размеры пузырьков газа.

Регулирование указанных параметров позволяет обеспечить эффективное (оптимальное) шумоглушение широкополосного шума газового потока с изменяющимся непрерывном спектром частот колебаний путем настроики устроиства на определенныи спектр частот.

Способ глушения шума газового потока, преимущественно газотурбинных установок, путем пропускания газового потока снизу вверх через перфорированные перегородки и подачи воды навстречу газовому потоку с образованием на перегородках пенных слоев, разделенных межпенными объемами, отлича ощийся тем, что, с целью повышения эффективности шумоглушения широкополосного шума с изменяющимся непрерывным спектром частот колебаний, осуществляют регулирование толщин слоев и размеров их пузырьков путем изменения соотношения расходов газа и воды.
