Струйный гидравлический усилитель

Струйный гидравлический усилитель

Иллюстрации

Показать все

Реферат



Изобретение относится к струйной гидравлической автоматике. Струйный гидравлический усилитель содержит соосные сопла 1 и 2, разделенные диафрагмой 3. В диафрагме 3 выполнено периферийное отверстие 6, позволяющее сгладить пульсации на выходе усилителя. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

17 А1 (19) (11) (51) 4 F 15 С 1/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21} 4395658/24-24 (22) 20.01.88 (46) 15.09.89. Бюл. № 34 (72) С. А. Валивахин и Ю. В. Герасимов (53) 621-525 (088.8) (56) Динамические системы и управление, М;: Мир, 1973, № 2, с. 1.

Пневматика и гидравлика. М.: Машиностроение, 1977, вып. 4, с. 118.

2 (54) СТРУЙНЫЙ ГИДРАВЛИЧЕСКИЙ

УСИЛИ ТЕЛЬ (57) Изобретение относится к струйной гидравлической автоматике. Струйный гидравлический усилитель содержит соосные сопла 1 и 2, разделенные диафрагмой 3.

В диафрагме 3 выполнено периферийное отверстие 6, позволяющее сгладить пульсации на выходе усилителя. 2 ил.

15080

Формула изобретения ри8 2

Составитель Б. Шевченко

Редактор В. Ковтун Техред И. Верее Корректор В. Кабаний

Заказ 5524/1 Тираж 605 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС

НТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

П оизводственно-издательский комбинат «Патент», r. Ужгород, ул. Гагарина, 1О1 роиз

Изобретение относится к области автоматического управления и может быть применено в устройствах струйной гидравлической автоматики.

Целью изобретения является уменьшение пульсаций давления в выходной полости.

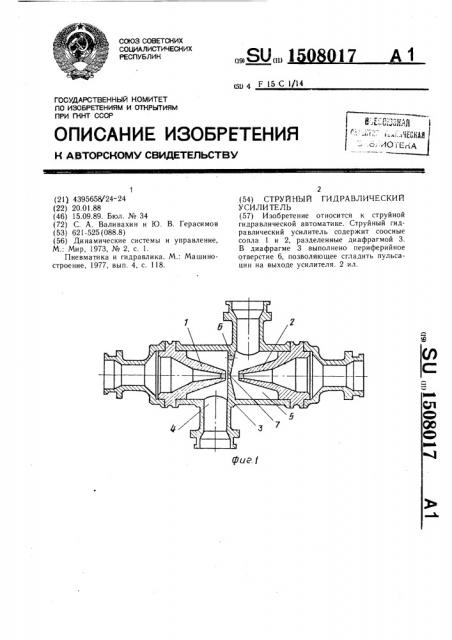

На фиг. 1 изображен струйный гидравлический усилитель, общий вид; на фиг. 2взаимное расположение сопел и диафрагмы.

Струйный гидравлический усилитель состоит из соосных сопел 1 и 2, разделен- !О ных диафрагмой 3. Сопло I, примыкающее к сливной полости 4, является расходным, а сопло 2, примыкающее к выходной полости 5, является управляющим. В диафрагме 3 выполнено два отверстия: на периферии — отверстие 6, по оси отверстие 7. Расстояние 1 между расходным соплом и диафрагмой 3 определяется соотношением! (4, 19(D — d), где D — диаметр сопла 1 или 2;

d — диаметр отверстия 6.

Струйный гидравлический усилитель работает следующим образом.

17

При соударении струй, вытекающих из сопел 1 и 2, в выходной полости 5 устанавливается давление, определяемое соотношением величины давлений перед соплами 1 и 2. Наличие отверстия 6 существенно уменьшает пульсации давления в выходной полости 5.

Струйный гидравлический усилитель, содержащий корпус, соосные, обращенные навстречу друг другу сопла и диафрагму с осевым отверстием, установленную между соплами и образующую с корпусом сливную и выходную полости, отличающийся тем, что, с целью уменьшения пульсаций давления в выходной полости, в диафрагме на ее периферии выполнено дополнительное отверстие, причем расстояние 1 между примыкающим к сливной полости соплом и диафрагмой определяется как ! (4,19(D — 4), где D — диаметр сопла;

d — диаметр осевого отверстия в диафрагмее.
