Реферат



№ 150805

Г

I г1

: Li7

/ с <.Т "11Ис.i," .-

f. 1 . - —.г ! с,./;

Класс 5Ь, 21а1

СС <.Р

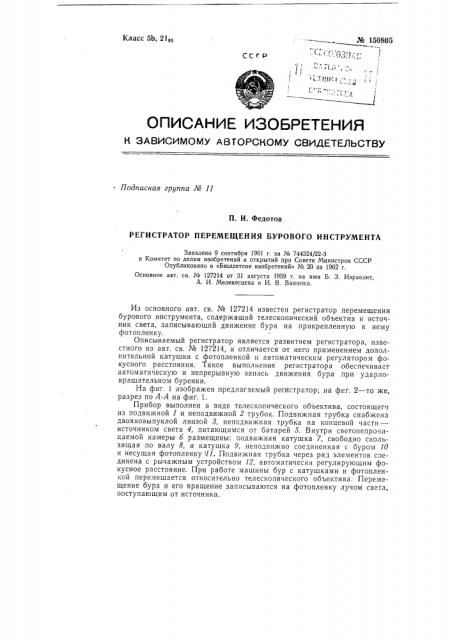

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

° Подписная группа М 11

П. И. Федотов

РЕГИСТРАТОР ПЕРЕМЕЩЕНИЯ БУРОВОГО ИНСТРУМЕНТА

Заявлено 9 сентября 1961 r. за № 744324/22-3 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 20 за 1962 г.

Основное авт. св. № 127214 от 31 августа 1959 г. на имя Б. 3. Израелит, А. И. Мелекесцева и И. В. Ванника.

Из основного авт. св. № 127214 известен регистратор перемещения бурового инструмента, содержащий телескопический объектив и источник света, записывающий движение бура на прикрепленную к нему фотопленку.

Описываемый регистратор является развитием регистратора, известного из авт. св. № 127214, и отличается от него применением дополнительной катушки с фотопленкой и автоматическим регулятором фокусного расстояния. Такое выполнение регистратора обеспечивает автоматическую и непрерывную запись движения бура при удар toвращательном бурении..

На фиг. 1 изображен предлагаемый регистратор;,на фиг. 2 — то же, разрез по А-А на фиг. 1.

Прибор выполнен в виде телескопического объектива, состоящего из подвижной 1 и неподвижной 2 трубок. Подвижная трубка снабжена двояковыпуклой линзой 8, неподвижная трубка на концевой части— источником света 4, питающимся от батарей 5. Внутри светонепроницаемой камеры б размещены: подвижная катушка 7, свободно скользящая по валу 8, и катушка 9, неподвижно соединенная с буром (О и несущая фотопленку!11. Подвижная трубка через ряд элементов соединена с рычажным устройством 12, автоматически регулирующим фокусное расстояние. При работе машины бур с катушками и фотопленкой перемещается относительно телескопического объектива. Перемещение бура и его вращение записываются на фотопленку лучом света, поступающим от источника. № 150805

П р едмет -из о бр етен и я

Фиг 2

Составитель Б. М. Сорокин

Техред Т. П. Курилко Корректор 3. М, Федулова

Редактор Дышельман

Объем 0,18 изд. л.

Цена 4 коп.

Подп. к печ. 13/Х вЂ” 62 г. Формат бум. 70)(108 /i6

Зак. 3068/16 Тираж 700

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Типография, пр. Сапунова, 2.

Регистратор перемещения бурового инструмента по авт. св. № 127214, отличающийся тем, что, с целью непрерывной записи движения бура, установлена дополнительная катушка с фотопленкой и автоматическим регулятором фокусного расстояния.
