Изобретение может быть использовано в теплообменниках криогенной и холодильной техники. Цель изобретения - повышение технологичности. Пакет состоит из матриц 1 с отверстиями 2 и разделительных проставок 3 с окнами 4, образующих каналы 5, 6 высокого и низкого давлений. Окна 4 в проставках 3 имеют ширину, равную ширине отверстий 2 в матрицах 1 и установлены с частичным перекрытием каждым из окон 4 ряда смежных отверстий 2 в матрицах 1. Матрицы 1 разделены на отдельные пластины 7, расположенные по ширине пакета с интервалом, равным ширине каналов 6 низкого давления, проставки 3 имеют ширину, равную ширине пластин 7 матриц 1. Отверстия 2 и окна 4 выполнены на противоположных кромках каждой проставки 3 и пластины 7 матриц 1, а сами пластины 7 и проставки 3 установлены с перекрытием отверстий 2 в кромках пластин 7 окнами 4 в кромках проставок 3 и наоборот. При этом внешние боковые кромки 8, 9 крайних проставок 3 выполнены сплошными. В результате выполнения пакета из однотипных унифицированных пластин повышается его компактность и технологичность. 1 з.п. ф-лы, 3 ил.

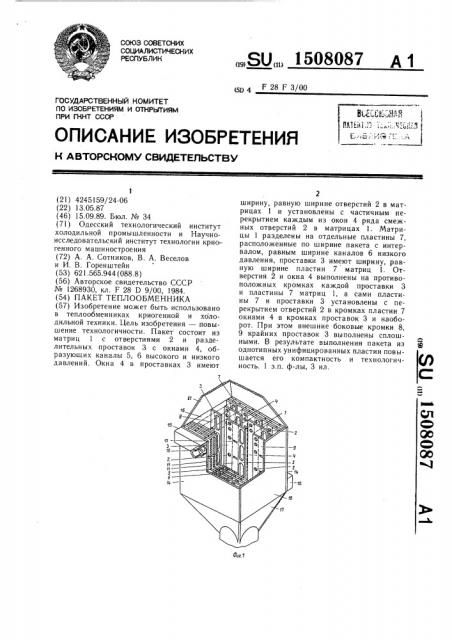

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (50 4 F 28 F 3/00
ВА и (гг(ггпу»!!
ЩтЦ1, »г;,;; 11»,„-,;, а I
Е,: ;
;, 3л г
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCHOMV СВИДЕТЕЛЬСТВУ
42
3 г0!
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
1 (21) 4245159/24-06 (22) 13.05.87 (46) 15.09.89. Бюл. № 34 (71) Одесский технологический институт холодильной промышленности и Научноисследовательский институт технологии криогенного машиностроения (72) А. А. Сотников, В. А. Веселов и И. В. Горенштейн (53) 621.565.944 (088.8) (56) Авторское свидетельство СССР № 1268930, кл. F 28 D 9/00, 1984. (54) ПАКЕТ ТЕПЛООБМЕННИКА (57) Изобретение может быть использовано в теплообменниках криогенной и холодильной техники. Цель изобретения — повышение технологичности. Пакет состоит из матриц 1 с отверстиями 2 и разделительных проставок 3 с окнами 4, образующих каналы 5, 6 высокого и низкого давлений. Окна 4 в проставках 3 имеют.SUÄÄ 1508087 A 1
2 ширину, равную ширине отверстий 2 в матрицах 1 и установлены с частичным перекрытием каждым из окон 4 ряда смежных отверстий 2 в матрицах !. Матрицы 1 разделены на отдельные пластины 7, расположенные по ширине пакета с интервалом, равным ширине каналов 6 низкого давления, проставки 3 имеют ширину, равную ширине пластин 7 матриц l. Отверстия 2 и окна 4 выполнены на противоположных кромках каждой проставки 3 и пластины 7 матриц 1, а сами пластины 7 и проставки 3 установлены с перекрытием отверстий 2 в кромках пластин 7 окнами 4 в кромках проставок 3 и наоборот. При этом внешние боковые кромки 8, 9 крайних проставок 3 выполнены сплошными. В результате выполнения пакета из однотипных унифицированных пластин повышается его компактность и технологичность. 1 з.п. ф-лы, 3 ил.
С:
С
CO
CO
00 3
1508087
Изобретение. относится к матричным теплообменникам и может быть использовано в криогенной и холодильной технике.
Цель изобретения — повышение компактности и технологичности.
На фиг. 1 изображен пакет, общий вид; на фиг. 2 — пластина матрицы или проставки с одним рядом отверстий и окон на кромках; на фиг. 3 — то же, с двумя рядами отверстий и окон на кромках.
Пакет теплообменника состоит из матриц 1 с отверстиями 2 и разделительных простачок 3 с окнами 4, образующих каналы 5 и 6 для рабочих сред высокого и низкого давлений. Окна 4 в проставках 3 15 имеют ширину, равную ширине отверстий
2 в матрицах 1, и установлены с частичным перекрытием каждым из окон 4 ряда смежных отверстий 2 в этих матрицах 1. Последние разделены на отдельные пластины 7, расположенные по ширине па- 20 кета с интервалом, равным ширине каналов 6 низкого давления. Проставки 3 имеют ширину, равную ширине пластин 7 матриц 1. Отверстия 2 и окна 4 выполнены на противоположных кромках каждой 2 проставки 3 и пластины 7 матриц 1, а сами пластины 7 и проставки 3 установлены с перекрытием отверстий 2 в кромках пластин 7 окнами 4 в кромках проставок 3 и наоборот. При этом внешние боковые кромки 8 и 9 крайних 30 проставок 3 выполнены сплошными.
Для обеспечения многопоточного движения рабочих сред на боковых кромках пластин 7 и проставок 3 сможет быть выполнено несколько рядов отверстий 2 и окон 4. Верхние и нижние группы 35 отверстий 2 на пластинах 7 и проставках 3 совмещены с соответствующими окнами 4 смежных проставок 3 и пластин 7 с образованием коллекторных полостей 10 каналов 5 высокого давления, 40 на сплошных и частных 11 кромках пластин 7 и проставок 3, образующих стенки каналов 6 низкого давления, выполнены прорези 12, уменьшающие осевую теплопроводность пакета, и турбулизирующие вставки 13. По краям пакет ограничен сплош- 4S ными матрицами 14 с коллекторами 15 высокого давления и стенками 16, герметично соединенными со сплошными боковыми кромками 8 и 9 крайних проставок 3, и по торцам снабжен коллекторами 17 низкого давления.
Теплообменник работает следующим образом.
Рабочая среда низкого давления через коллекторы 17 распределяется по каналам 6 низкого давления, проходя которые обменивается теплом через стенки кромок смежных пластин 7 и проставок 3, окна 4 и отверстия 2 которых образуют каналы 5 высокого давления с рабочей средой высокого давления. Последняя поступает в каналы 5 через коллекторы 15 и коллекторные полости 10. Движение рабочих сред осуществляется противотоком. Аналогичное движение осуществляется и в многопоточном пакете, образованном из пластин 7 и проставок 3 с несколькими рядами отверстий 2 и окон 4.
Изобретение позволяет изготавливать многопоточные пакеты из унифицированных пластин одного типа, что обеспечивает повышение компактности и технологичности.
Формула изобретения
1. Пакет теплообменника, состоящий из матриц с отверстиями и разделительных проставок с окнами, образующих каналы для рабочих сред высокого и низкого давлений, причем окна в проставках имеют ширину, равную ширине отверстий в матрицах, и установлены с частичным перекрытием каждым из окон пары смежных отверстий в этих матрицах, отличающийся тем, что, с целью повышения компактности и технологичности, матрицы разделены на отдельные пластины, расположенные по ширине пакета с интервалом, равным ширине каналов низкого давления, проставки имеют ширину, равную ширине пластин матриц, отверстия и окна выполнены на противоположных кромках каждой проставки и пластины матрицы, а сами пластины и проставки установлены с перекрытием отверстий в кромках пластин окнами в кромках проставок и наоборот, причем внешние боковые кромки крайних проставок выполнены сплошными.
2. Пакет по п. 1, отличающийся тем, что на боковых кромках пластин и проставок выполнено несколько рядов окон и отверстий.
