Устройство для регулирования уровня жидкости в сосуде

Устройство для регулирования уровня жидкости в сосуде

Иллюстрации

Показать все

Реферат



Изобретение относится к областям техники, требующим стабилизации уровня. Целью изобретения является упрощение и повышение точности устройства. Поставленная цель достигается тем, что в устройство, содержащее первый поплавок 2, подвешенный на тросе 3, закрепленном на барабане 4, включен второй поплавок 6, закрепленный на штанге 7 с упором 9, стопорящим барабан 4. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) д)) 4 G 05 D 9/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4366930/24-24 (22) 19.01. 88 (46) 15.09.89. Бюл. Р 34 (72) А. К. Иванов, В.Л. Ронин и С.Ю. Храбров (53) 621.646 (088.8) (56) Авторское свидетельство СССР

И 1013917, кл. G 05 D 9/02, 1981. (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

УРОВНЯ ЖИДКОСТИ В СОСУДЕ

2 (57) Изобретение относится к областям техники, требующим стабилизации уровня. Целью изобретения является упрощение и повышение точности устройства. Поставленная цель достигается тем, что в устройство, содержащее компенсирующее тело 2, подвешенное на тросе 3, закрепленном на барабане 4, включен поплавок 6, закрепленный на штанге 7 с упором 9, стопорящим барабан 4. 1 ил. благодаря чему компенсирующее тело 2. опускается под действием собственного веса, при этом уровень жидкости повышается, поплавок 6 со штангой 7 поднимается и при .достижении уровнем жидкости заданной отметки стопорит барабан 4, прекращая погружение компенсирующего тела 2 в жидкость.

Фор мул а из об р е те ния

Составитель Т,Задворная, Редактор А. Огар Техред М. Ходанич Корректор И.Иуска

Заказ 5538/49 Тираж 788 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

tt3035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

3 1508194

Изобретение относится к технике дпя регулирования уровня жидкости в сосуде при небольших ее расходах, например при испарении ниэкокипящей жидкости

Цель изобретения - упрощение и повышение точности устройства.

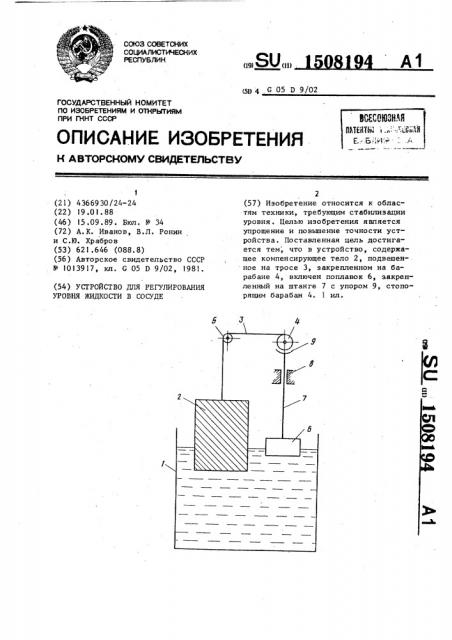

На чертеже схематически изображено предлагаемое устройство. t0

Устройство содержит сосуд 1, в котором размещено компенсирующее тело

2, подвешенное на тросе 3, закрепленном на барабане 4 и перекинутом через блок 5. 15

Устройство также содержит механизм погружения компенсирующего тела 2, включающий поплавок 6, установленный в сосуде 1 и закрепленный на штанге

7, установленной в направляющих 8.

Штанга 7 снабжена упором 9, контактно связанным с барабаном с возможностью его стопорения °

Устройство работает следующим об-.

25 разом.

При понижении уровня жидкости в сосуде i поплавок 6 со штангой 7 опускается, освобождая барабан 4, 30

Устройство для регулирования уровня жидкости в сосуде, содержащее компенсирующее тело, установленное в сосуде и подвешенное на тросе, закрепленном на барабане, механизм погружения компенсирующего тела, о т л и— ч ающе е с я тем, что, сцелью упрощения и повышения точности устройства путем исключения зависимости формы и размеров плавающих элементов от свой ств жидкости, механизм по гружения компенсирующего тела выполнен в виде установленного в сосуде поплавка, закрепленного на штанге, снабженной упором, контактно связанным с барабаном с воэможностью его стопорения.
