Устройство для селекции дефектов изображений объектов

Устройство для селекции дефектов изображений объектов

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и вычислительной технике, а именно к устройствам для селекции дефектов изображений объектов. Целью изобретения является упрощение устройства. Поставленная цель достигается тем, что в устройство, содержащее телевизионный датчик 1, формирователь 2 последовательностей сигналов, группу 3 элементов И, три элемента И 7, 10 и 11 и элемент ИЛИ-НЕ 9, введены группа 4 элементов ИЛИ, инвертор 5 и элемент И-НЕ 8. Упрощение устройства достигается за счет уменьшения в два раза требуемого числа входов в построенных на основе многоступенчатой иерархической структуры элементах И и ИЛИ-НЕ, а также исключения из устройства элементов И, формировавших выходные сигналы, и группы из 24 инверторов кодов из состава формирователя последовательностей сигналов. 6 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5g 4 О 06 К 9/46

IIt E"-88

ПАТЕНТ:;,; -. -;,„цг,;ц

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

F :E l"ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

H А ВТОРСНОМЪ СОИДЕТЕЛЬСТВУ

< (21) 4302467/24-24 (22) 06.07.87 (46) 15. 09. 89. Бюп. И- 34 (71) Киевский институт автоматики им. XXY съезда КПСС (72) В.С. Ольшанников, Ю.Н. Остапчук и Л.И. Шинкарчук (53) 681.327.12 (088.8) (56) Авторское свидетельство СССР

¹ 1005099, кл. 6 06 .К 9/46, 1983.

Авторское свидетельство СССР № 1196917, кл. G 06 К 9/46, 1984. (54) УСТРОЙСТВО ДЛЯ СЕЛЕКПИИ ДЕФЕКТОВ ИЗОБРАЖЕНИЙ ОБЪЕКТОВ (57) Изобретение относится к автоматике и вычислительной технике, а именно к устройствам для селекции дефектов иэображений объектов. Пелью

„„SU„„1508250 . А 1

2 изобретения является упрощение устройства. Поставленная цель достигается тем, что устройство, содержащее телевизионный датчик 1, формирователь 2 последовательностей сигналов, группу 3 элементов И, три элемента

И 7, 10 и ll и элемент ИЛИ-НЕ 9, содержит группу 4 элементов ИЛИ, инвертор 5 и элемент И-НЕ 8. Упрощение устройства достигается за счет уменьшения в два раза требуемого числа входов в построенных на основе многоступенчатой иерархической структуры элементах И и ИЛИ-НЕ, а также исключения из устройства элементов

И, формировавших выходные сигналы, и а группы из 24 инверторов кодов из состава формирователя последовательностей сигналов. 6 ил.

1508250:

Изобретение относится к области автоматики и вычислительной техники,. а именно к устройствам для селекции дефектов изображений объектов. S

Целью изобретения является упрощение устройства.

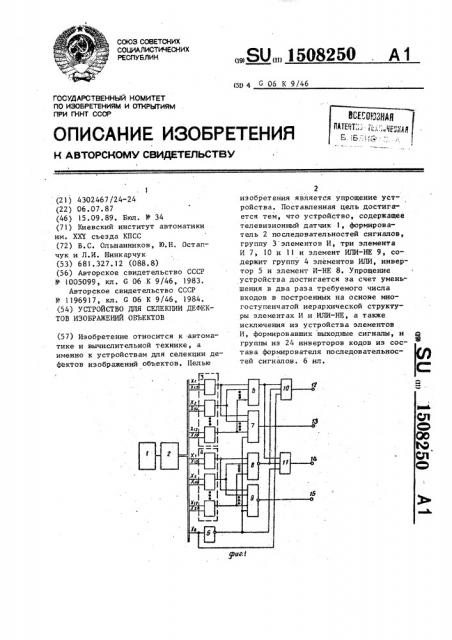

На фиг.! изображена функциональная блок-схема устройства для селекции дефектов изображений объектов; !О на фиг.2 - функциональная блок-схема формирователя последовательностей сигналов; на фиг.3 — пример дефекта типа "сужение металлизации"; на фиг,4 - то же, типа "сужение изоляции"; на фиг.5 - то же, типа "раковина"; на фиг.6 - то же, типа "вкрапление".

Устройство фиг,1, содержит телевизион и датчик 1,, фор роват ь 2 20 последовательностей сигналов, группу 3 элементов И, группу 4 элементов

ИЛИ, инвертор 5, элемент ИЛИ 6, второй элемент И 7, элемент И-НЕ 8, эле25 мент ИЛИ-HE 9, первый элемент И 10, третий элемент И 11. На фиг". 1 также показаны выходы 12-15 устройства, на которых формируются сигналы, соответствующие дефектам сужение мет аллиз ации", "раковина", "сужение изоляции" и "вкрапление".

Формирователь 2 последовательностей сигналов (фиг,2) состоит из линий 16 задержки и регистров 17„

1-8 -9 сдвига.

Устройство работает следующим образом, Видеосигнал, поступающий с выхода телевизионного датчика 1, подается на формирователь 2 последователь40 ностей сигналов, выполняющий функцию

"электронного окна", с которого сни" маются сигналы Х„,...Х, определяю 74 щие соответствие данного элемента

"электронного окна" объекту f(x,) =1 ! или фону f (х„.)=0, Видеосигнал поступает на девятиразрядный регистр 17 .сдвига (фиг,2), с которого параллельно можно снять сразу девять сигналов, задержанных один относительно другого на один такт. С выхода регистра

17 сдвига сигнал поступает на вход линии 16 задержки, с выхода которой сигнал подается на вход следующего регистра 17 сдвига и т.д. Используя восемь линий задержки и девять сдви-, говых регистров, можно сформировать одновременно 9х9 элементов "электрон" ного окна". В данном устройстве сигналы снимаются только с вь1ходов

Х,,...Х, и с выхода центральйого элемента — Х

Если в процессе анализа элементов изображения "электронного окна" окажется, что хотя бы Ьдна пара противоположно расположенных элементов (например, Х и Х или Х и Х и т. д, ) будет принадлежать объекту, то на выходе элемента ИЛИ 6 появится "1". Если же окажется, что хотя. бы одна пара противоположно расположенных анализируемых элементов изображения будет принадлежать фону, то на выходе элементов И-HE 8 появится сигнал "1" ° Если среди анализируемых элементов одновременно будут присутствовать две пары противоположно рас-. положенных элементов, у одной из которых будут только элементы изображения объекта, а у другой — фона, то это приведет к обнаружению устройством дефекта типа "сужение металлизации или "сужение изоляции". При наличии в центральном элементе X о "1" (см.фиг.3) элемент И 10 откроется и на выходе 12 устройства появится сигнал "1",что означает обнаружение дефекта типа сужение металлизации

Если в этом случае с выхода Х, регистра — 17 сдвига поступит сигнал

"0" (см. фиг.4), то после прохождения инвертора 5 он откроет элемент

И 11 и на выходе 14 устройства появится сигнал "1" что означает обнаружение дефекта типа "сужение изоляции °

Сигналы с выходов группы элементов И 3 подаются также на входы второго элемента И 7, на выходе которого в случае равенства "1" всех анализируемых элементов X,,, X. g и "0 центрального элемента Хо (фиг.5) фор мируется сигнал "1", означающий обнаружение устройством дефекта типа раковина", Если же на всех анализируемых элементах "электронного окна" Х„,...Х сформируется сигнал "0", а на выходе центрального элемента Х вЂ” "1" см, фиг.6) то на выходе элемента ИЛИ-НЕ 9, а следовательно, и на выходе 15 устройства будет сформирован сигнал

"1", означающий обнаружение устройством дефекта типа "вкрапление".

150

Таким образом, упрощение устройства достигается за счет уменьшения в два раза требуемого числа входов в построенных на основе многоступенчатой иерархической струкутры элементах И и ИЛИ-НЕ, изъятия из устройства элементов И, формировавших выходные сигналы, а также эа счет исключения иэ состава формирователя последовательностей сигналов группы из 24 инверторов кодов.

Фор мул а из обретения устройство для селекции дефектов изображений объектов, содержащее телевизионный датчик, формирователь последовательностей сигналов, вход которого соединен с выходом телевизионного датчика, группу элементов И, входы которых подключены к соответствующим выходам формирователя последовательностей сигналов, элемент

ИЛИ, входы которого соединены с выходами соответствующих элементов И группы, три элемента И, причем первый вход пеового элемента И подключен к выходу элемента ИЛИ, и элемент ИЛИ-НЕ, о т л и ч а ю щ е е— с я тем, что, с целью упрощения устройства оно содержит группу элементов ИЛИ, входы которых подключены

8250 6 к соответствующим выходам формирова" теля последовательностей сигналов, а выходы соединены с соответствующими входами группы элемента ИЛИ-НЕ, инвертор, вход которого подключен к выходу формирователя последовать.ьности сигналов, а выход соединен с входом элемента ИЛИ-НЕ, и элемент.

10 И-НЕ, входы которого подключены к соответствующим выходам элементов

ИЛИ группы, второй вход первого элемента И подключен к выходу элемента

И-НЕ, третий вход первого элемента

IS И соединен с выходом формирователя последовательностей сигналов, а выход первого элемента И является первым выходом устройства, вход второго элемента И подключен к выходу инвертора, входы группы второго элемента

И соединены с выходами соответствующих элементов И группы, а выход второго элемента И является вторым выходом устройства, первый вход третье- .

25 го элемента И подключен к выходу элемента ИЛИ, второй вход третьего элемента И соединен с выходом элемента

И-НЕ, третий вход третьего элемента

И подключен к выходу инвертора, а выход третьего элемента И является третьим выходом устройства, четвертым выходом устройства является выхоД элемента ИЛИ-НЕ.
