Способ получения кормового или удобрительного обесфторенного фосфата

Способ получения кормового или удобрительного обесфторенного фосфата

Иллюстрации

Показать все

Реферат

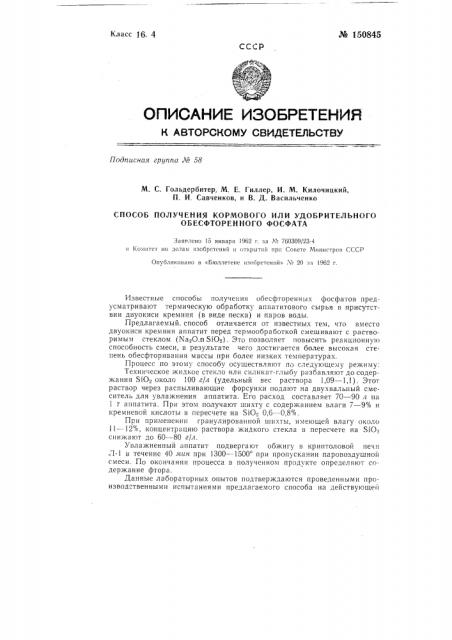

№ 150845

Класс )Д, 4

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 58

М. С. Гольдербитер, М. Е. Гиллер, И. М. Килочицкий, П. И. Савченков, и В. Д. Васильченко

СПОСОБ ПОЛУЧЕНИЯ КОРМОВОГО ИЛИ УДОБРИТЕЛЬНОГО

ОБЕСФТОРЕННОГО ФОСФАТА

Заявлено 15 января 1962 г. за М 760309/23-4 в Комитет ио делам изобретений и открытий при Совете Чинистров СССР

Опубликовано в «Бюллетене изобретений», м 20 за !962 г.

Известные способы получения обесфторенных фосфатов предусматривают термическую обработку аппатитового сырья в присутствии двуокиси кремния (в виде песка) и паров воды.

Предлагаемый. способ отличается от известных тем, что вместо двуокиси кремния аппатит перед термообработкой смешивают с растворимым стеклом (Na20.n SiO ). Это позволяет повысить реакционную способность смеси, в результате чего достигается более высокая степень обесфторивания массы при более низких температурах.

Процесс по этому способу осуществляют по следующему режиму:

Техническое жидкое стекло или силикат-глыбу разбавляют до содержания Si02 около 100 г/л (удельный вес раствора 1,09 — 1,1). Этот раствор через распыливающие форсунки подают на двухвальный смеситель для увлажнения аппатита. Его расход составляет 70 — 90 л на

1 т аппатита. При этом получают шихту с содержанием влаги 7 — 9 la u кремневой кислоты в пересчете на Si0 0,6 — 0,8%.

При применении гранулированной шихты, имеющей влагу около

11 — 12%, концентрацию раствора жидкого стекла в пересчете на ЯО снижают до 60 — 80 г/л.

Увлажненный аппатит подвергают обжигу в криптоловой печи

7-1 в течение 40 я1ин при 1300 †15 при пропускании паровоздушной смеси. По окончании процесса в полученном продукте определяют содержание фтора.

Данные лабораторных опытов подтверждаются проведенными производственными испытаниями предлагаемого способа на действующей № 150845 печи. Избежать спекания массы при обжиге, снизить расход SiO> в 3—

4 раза по сравнению с известным способом, снизить пылеунос в 2 — 3 раза и упростить процессы подготовки шихты и другие операции.

В результате применения предлагаемого способа повысится производительность печи, снизится удельный расход мазута и улучшится ряд экономических показателей работы цеха.

Предмет изобретения

Слособ получения кормового или удобрительного обесфторенного фосфата из аппатитового концентрата путем термической обработки его в присутствии паровоздушной смеси и двуокиси кремния, отл ич а ющи и с я тем, что, с целью повышения степени обесфторивания и снижения температуры реакции, аппатит перед термообработкой смешивают с растворимым стеклом.

Редактор .. К. Лейкина Техред T. Г . Курилко Корректор В, Н. Никитина

Г!одп к пои. 28.1Х-62 с. Фор м а т бу м. 70 >; 108 /, Объем 0,18 иад. сп

Зак. 9168 Тираж 500 Цена 4 коп.

ЦБТИ Комитета по де, ам ипобретений и открь;тий при Совете Министров СССР

Москва Центр, М Черкасский пер., д 216

Т, :пографии ЦБТИ Москва,. Петровка, !4.
