н I 50873

Класс 2)а ", 1Цв1

СССР

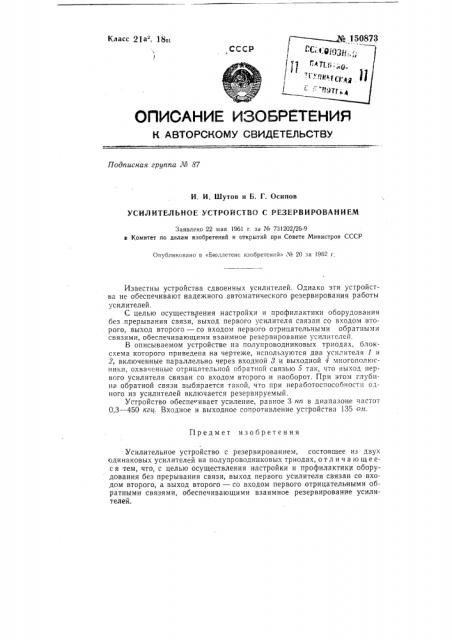

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 87

И. И. Шутов и Б. Г. Осипов

УСИЛИТЕЛЬНОЕ УСТРОЙСТВО С РЕЗЕРВИРОВАНИЕМ

Заявлено 22 мая 1961 г. за № 731202/26-9 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 20 за 1962 г, Известны устройства сдвоенных усилителей. Однако эти устройства не обеспечивают надежного автоматического резервирования работы усилителей.

С целью осуществления настройки и профилактики оборудования без .прерывания связи, выход первого усилителя связан со входом второго, выход второго — со входом первого отрицательными обратными связями, обеспечивающими взаимное резервирование усилителей.

В описываемом устройстве на полупроводниковых триодах, блоксхема которого приведена на чертеже, используются два усилителя 1 и

2, включенные параллельно через входной 3 и выходной 4 многополюсники, охваченные отрицательной обратной связью 5 так, что выход первого усилителя связан со входом второго,и наоборот. При этом глубина обратной связи выбирается такой, что при неработоспособности одного из усилителей включается резервируемый.

Устройство обеспе ивает усиление, равное 3 нп в диапазоне частот

0,3 — 450 кгпв. Входное и выходное сопротивление устройства 135 олс

Предмет изобретения

Усилительное устройство с резервированием, состоящее из двух одинаковых усилителей на полупроводниковых триодах, о т л и ч а ю щ е ес я тем, что, с целью осуществления настройки и профилактики оборудования без прерывания связи, выход первого усилителя связан со входом второго, а выход второго — со входом первого отрицательными обратными связями, обеспечивающими взаимное резервирование усилителей.

¹ 150873

Составитель: Б. Родин

Редактор 3. А. Москвина Техред А. А. Камышннкова Корректор Г. Кудрявцева

Поди. к печ. 19,Х-62 г. Формат бум, 70X108 />6 Объем 0,18 изд. л.

Зак. 9910 Тираж 700 Цена 4 коп.

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М, Черкасский пер., д. 2/6.

Типография ЦБТИ, Москва, Петровка 14.
