Класс 21аз, 18„

Эй 150875

СССР! !

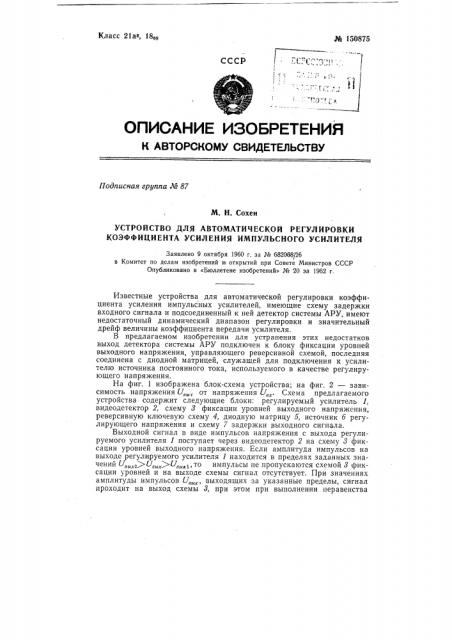

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 87

М. Н. Сохен

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКИ

КОЭФФИЦИЕНТА УСИЛЕНИЯ ИМПУЛЬСНОГО УСИЛИТЕЛЯ

Заявлено 9 октября 1960 г. за № 682088126 в Комитет по делам изобретений m открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 20 за 1962 г.

Известные устройства для автоматической регулировки коэффициента усиления импульсных усилителей, имеющие схему задержки входного сигнала и подсоединенный к ней детектор системы АРУ, имеют недостаточный динамический диапазон регулировки и значительный дрейф величины коэффициента передачи усилителя.

В предлагаемом изобретении для устранения этих недостатков выход детектора системы АРУ подключен к блоку фиксации уровней выходного напряжения, управляющего реверсивной схемой, последняя соединена с диодной матрицей, служащей для подключения к усили",åëþ источника постоянного тока, используемого в качестве регулирующего напряжения.

На фиг. 1 изображена блок-схема устройства; на фиг. 2 — зависимость напряжения U,, от напряжения U,„. Схема предлагаемого устройства содержит следующие блоки: регулируемый усилитель 1, видеодетектор 2, схему 3 фиксации уровней выходного напряжения, реверсивную ключевую схему 4, диодную матрицу 5, источник б регулирующего напряжения и схему 7 задержки выходного сигнала.

Выходной сигнал в виде импульсов напряжения с выхода регулируемого усилителя 1 поступает через видеодетектор 2 на схему 8 фиксации уровней выходного напряжения. Если амплитуда импульсов на выходе регулируемого усилителя 1 находится в пределах заданных значений U,„,„)U, „)U„, „то импульсы не пропускаются схемой 8 фиксации уровней и на выходе схемы сигнал отсутствует. При значениях амплитуды импульсов U „„, выходящих за указанные пределы, сигнал проходит на выход схемы 3, при этом при выполнении неравенства

М 150875

U,„„) U,„„,âûäàåòñÿ положительный импульс, а при выполнении неравенства U„„„„„,) U„„„„— отрицательный. Передним фронтом выходных импульсов схемы 8 опрокидывается реверсивная ключевая схема 4, построенная так, что каждый последующий импульс той же полярности„ что и предыдущий, переводит схему 4 в последующее состояние, тогда как каждый последующий импульс, вызывающий обратную предыдущему полярность, возвращает схему 4 в предшествующее состояние.

Реверсивная схема управляет выходом диодной матрицы 5 так, чтобы в определенном состоянии схемы 4 на регулируемый усилитель 1 с выхода схемы 5 подавалось соответствующее напряжение регулирования.

Таким образом, изменение регулирующего напряжения, а следовательно, и коэффициент усиления усилителя, происходит скачком, при значениях амплитуд входных импульсов U«„U« ...U«„apz амплитудных входных сигналов, лежащих в пределах

U, i(U, (U, „ãäå i=2, 3, 4... и, регулирующее напряжение сохраняется строго постоянным, изменения усиления не происходит и амплитудная характеристика усилителя для этих значений амплитуд линейна.

Предлагаемая схема может быть использована для регулировки усиления в системах, где имеется необходимость усиливать без искажений широкий амплитудный спектр сигналов.

Предмет изобретения

Устройство для автоматической регулировки коэффициента усиления импульсного усилителя, содержащее схему задержки входного сигнала и подключенный к ней детектор системы АРУ, о т л и ч а ю щ е е с я тем, что, с целью увеличения динамического диапазона регулировки и уменьшения дрейфа коэффициента передачи усилителя, выход детектора системы АРУ подключен к блоку фиксации уровней, управляющего реверсивной схемой, соединенной с диодной матрицей, служащей для подключения к усилителю источника постоянного тока, используемого в качестве регулирующего напряжения.

Фиг. 1 № 150875

L äõ iiдх UAi

Фиг 2
