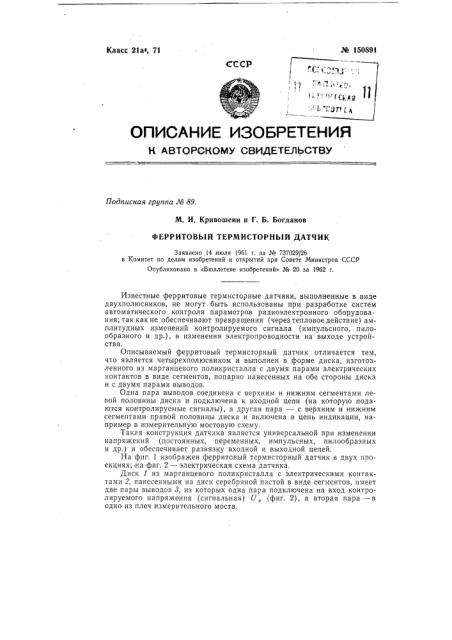

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 89.

М. И. Кривошеин и Г. Б. Богданов

ФЕРРИТОВЫЙ ТЕРМИСТОРНЫЙ ДАТЧИК

Заявлено 14 июля 1961 r. за Ко 737029(26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» И 20 за 1962 г.

Известные ферритовые термисторные датчики, выполненные в виде двухполюсников, не могут, быть использованы при разработке систем автоматического контроля параметров радиоэлектронного оборудования; так какие обеспечивают превращения (через тепловоедействие) амплитудных изменений контролируемого сигнала (импульсного, пилообразного и др.), в изменения электропроводности на выходе устройства.

Описываемый ферритовый термисторный датчик отличается тем, что является четырехполюсником и выполнен в форме диска, изготозленного из марганцевого поликристалла с двумя парами электрических контактов в виде сегментов, попарно нанесенных на обе стороны диска и с двумя парами выводов.

Одна пара выводов соединена с верхним и нижним сегментами левой половины диска и подключена к входной цепи (на которую подаются контролируемые сигналы), а другая пара — с верхним и нижним сегментами правой половины диска и включена в цепь индикации, например в измерительную мостовую схему.

Такая конструкция датчика является универсальной при изменении напряжений (постоянных, переменных, импульсных, пилообразных и др.) и обеспечивает развязку входной и выходной цепей.

На фиг. 1 изображен ферритовый термнсторный датчик в двух проекциях; на фиг. 2 — электрическая схема датчика, Диск 1 из марганцевого поликристалла с электрическими контактами 2, нанесенными на диск серебряной пастой в виде сегментов, имеет две пары выводов 8, из которых одна пара подключена на вход контролируемого напряжения (сигнальная) U (фиг. 2), а вторая пара- — в одно из плеч измерительного моста. № 150891

Б измерительчую диагональ моста включен приемник 4 (микроамперметр; элемент памяти и т. д.).

При изменении контролируемого напряжения ток, проходящий через рабочее тепло датчика между контактами, изменяется, в результате чего изменяется нагрев феррита.

Это вызывает изменение электрического сопротивления между вы- водами, включенными в мостовую схему.

Разбаланс моста (используется несбалансированный мост) позволяет фиксировать изменение контролируемого параметра.

Предмет изобретения

Ферритовый термисторный датчик, отличающийся тем, что, с целью развязки входной и выходной цепей, он выполнен в форме диска, изготовленного из марганцевого поликристалла и снабженного двумя парами электрических контактов, выполненных в виде сегментов, попарно нанесенных на обе стороны диска и имеющих две пары выводов, одна из которых подключена к верхнему и нижнему сегментам левой половины диска и соединена с входной цепью, а другая — к верхнему и нижнему сегментам правой половины диска и соединена с выходной цепью. т, № 150891
