Реферат



Изобретение относится к спортивному рыболовству и повышает удобство пользования снастью. При этом обеспечивается заброс снасти с чистого места, если не мешает трава на берегу, по типу донной удочки, а если есть препятствие на чистом месте берега, то заброс осуществляется безынерционным способом. Снасть обладает двумя сигнальными приспособлениями: звуковым для рыболовов с хорошим слухом

подающим видимые сигналы для рыболовов с пониженным слухом. Приспособление для компенсации усадки мокрой лесы, удлинившейся во время ужения, позволяет исключить предварительную просушку лесы перед намоткой для хранения. Снасть, имеющая 4 варианта выполнения, снабжена мотовильцем с пальцами для намотки лесы. Приспособление для компенсации усадки мокрой лесы представляет собой эксцентрично укрепленный в корпусе на оси с возможностью поворота элемент для регулировки натяжения лесы. Указанный элемент выполнен многогранным. 1 з.п. ф-лы, 20 ил.

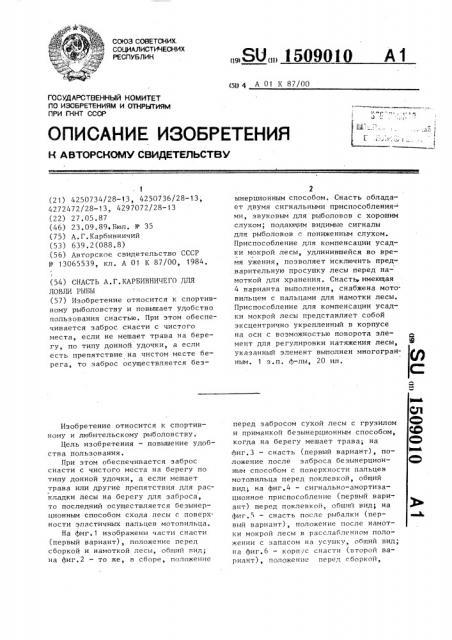

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (111 4 А 01 K 87/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Ю

CO

CO

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHRM

ПРИ ГКНТ СССР

i (21) 4250734/28-13, 4250736/28-13, 4272472/28-13, 4297072/28-13 (22) 27.05.87 (46) 23.09.89. Бюл. № - 35 (75) А.Г.Карбивничий (53) 639.2(088.8) (56) Авторское свидетельство СССР

¹ 13065539, кл. А 01 К 87/00, 1984. (54) СНАСТЬ А.Г.КАРБИВНИЧЕГО ДЛЯ

ЛОВЛИ РЫБЫ (57) Изобретение относится к спортивному рыболовству и повышает удобство пользования снастью, При этом обеспечивается заброс снасти с чистого места, если не мешает трава на берегу, по типу донной удочки, а если есть препятствие на чистом месте берега, то заброс осуществляется безИзобретение относится к спортивному и любительскому рыболовству.

Цель изобретения — повышение удобства пользования.

При этом обеспечивается заброс снасти с чистого места на берегу по типу донной удочки, а если мешает трава или другие препятствия для раскладки лесы на берегу для заброса, то последний осуществляется безынерционным способом схода лесы с поверхности эластичных пальцев мотовильца.

На фиг.1 изображены части снасти (первый вариант), положение перед сборкой и намоткой лесы, общий вид; на фиг.2 — то же, в сборе, положение

„„SU„„1509010 А 1

ынерционным способом. Снасть обладает двумя сигнальными приспособления- ми, звуковым для рыболовов с хорошим слухом; подающим видимые сигналы для рыболовов с пониженным слухом.

Приспособление для компенсации усадки мокрой лесы, удлинившейся во время ужения, позволяет исключить пред-. варительную просушку лесы перед намоткой для хранения. Снасть„имеющая

4 варианта выполнения, снабжена мотовильцем с пальцами для намотки лесы.

Приспособление для компенсации усадки мокрой лесы представляет собой эксцентрично укрепленный в корпусе на оси с возможностью поворота элемент для регулировки натяжения лесы, Е указанный элемент выполнен многогранным. 1 з.п. ф-лы, 20 ил, Ю перед забросом сухой лесы с грузилом и приманкой безынерционным способом, когда на берегу мешает трава; на фиг.3 — снасть (первый вариант), положение после заброса безынерционным способом с поверхности пальцев мотовильца перед поклевкой, общий вид; на фиг.4 — сигнально-амортизационное приспособление (первый вари-. ант) перед поклевкой, общий вид; на фиг.5 — снасть после рыбалки (первый вариант), положение после намотки мокрой лесы в расслабленном положении с запасом на усушку, общий вид; на фиг.6 — корпус снасти (второй вариант), положение перед сборкой, 150901 общий вид, на фиг.7 — мотовильце (второй вариант) с пальцами для намотки лесы и приспособление для усадки мокрой лесы при сушке с элемен5 тами и осью, общий вид; на фиг.8 снасть с лицевой стороны (второй вариант) — порядок намотки мокрой лесы, общий вид; на фиг.9 — то же, вид сбоку, с расслабленном состоянии", на фиг.10 — то же, вид сбоку, порядок намотки мокрой лесы, на фиг.11 — то же, вид лицевой стороны, в расслабленном виде лесы в период хранения, на фиг.12 — снасть (тре- 15 тий вариант),в сборе с сухой лесой, положение перед эксплуатацией снасти, общий вид; на фиг.13 — то же, после заброса снасти с чистого места берега как донной удочкой (за- 70 пас лесы на мотовильце перед поклевкой рыбы); на фиг. 14 — общий вид снасти (третий вариант), положение после намотки мокрой лесы перед переводом ее в расслабленное положение 25 перед хранением вне рыбалки; на фиг.15 — то же, после поворота мотовильца для компенсации усадки лесы в период хранения в расслабленном положении; на фиг.16 — то же перед за- 30 бросом безынерционным способом, на фиг.17 — снасть в сборе (четвертый вариант) с сухой лесой перед рыбалЭ кой; на фиг.18 — то же, после заброса в воду KGK донной удочки с чистого места берега в положение перед поклевкой, общий вид, на фиг.19 то же, в сборе после рыбалки с намотанной удлинившейся мокрой лесой (положение перед ослаблением мокрой . 40 лесы), на фиг.20 — то же, мокрая леса в кольце в расслабленном состоянии перед усадкой при хранении.

Снасть для ловли рыбы содержит корпус 1, мотовильце с пальцами 2 45 для намотки лесы 3 и приспособление для компенсации усадки мокрой лесы 3 при сушке, Последнее представляет собой эксцентрично укрепленный в корпусе на оси 4 с возможностью поворота элемент 5 для регулировки натяжения лесы 3. Элемент 5 для натяжения лесы 3 может быть выполнен многогранньм.

Действие снасти для ловли рыбы в первом варианте следующее.

Перед уходом на рыбалку следует взять снасть (фиг.2) и привязать один конец лесы 3 к одному из пальцев 2 мо0 4 товильца так, чтобы элемент 5 пальца мотовильца был направлен в нижнее положение, и намотать сухую лесу, привязав к свободному концу лесы 3 нужный поводок с грузилом и крючками, По прибытию на водоем, если на берегу мешает трава не позволяющая разложить кольцеобразно лесу 3 для заброса с чистого места как у донной удочки, то заброс осуществляют безынерционным способом с поверхности пальцев 2 мотовильца. Для этого необходимо взять в центре снасть за

Корпус 1 на вытянутую руку, направить в сторону заброса, размотать несколько витков лесы 3 для удобного заброса, а правой рукой взять выше грузила за лесу 3 и взмахом руки забросить в воду, оставшуюся и ослабшую часть лесы 3 обратно намотать вокруг пальцев 2 мотовильца, сложив лесу 3 вдвое, сделать петлю на вершине сигнализатора, у-.кнуть опорными штырями снасть на берегу в землю и ожидать поклевки.

При натяжении рыбой лесы сигнализатор зазвенит, а амортизатор воздействует на лесу 3 и предохранит ее от обрыва при резких поклевках крупной рыбы. Подсечку, вываживание рыбы из воды осуществляют как донной удочкой, перебросы повторяются °

После рыбалки удлинившуюся мокрую лесу 3 не просушивают, наматывают вокруг пальцев 2. Поворотом левой руки за конец верхнего пальца верхняя часть кольцеобразной мокрой лесы попадает в элемент 5, расслабляется и без напряжения при хранении сжимается в прежнее сухое состояние и не портится, не деформирует снасть.

В первом варианте снасть простая по конструкции, внешне изящная, легкая, дешевая в изготовлении, надежная в эксплуатации.

Работу со снастью для ловли рыбы во втором варианте осуществляют следующим образом.

После рыбалки берут левой рукой за корпус 1, а правой наматывают мокрую лесу без предварительной просушки любой толщины вокруг крючка и палвца мотовильца, для чего перед намоткой ось ч мотовильца следует вста- . вить в отверстие 6 корпуса, а шпильГ ку 7 в другое отверстие (фиг.6-11).

После этого на оси следует повернуть мотовильце и завести шпильку в сле1509010 дующее отверстие корпуса, в результате чего нижняя часть кольцеобразной мокрой лесы переместится в элемент 5, леса в кольце расслабится, при усушке не портится и не деформирует снасть.

Снасть простая в изготовлении и дешевая, надежная в эксплуатации.

Снасть для ловли рыбы в третьем 10 варианте действует так.

Перед уходоь1 на рыбалку берут нужный отрезок сухой лесы 3 и привязывают один конец к мотовильцу с пальцами 2 и наматывают так, как по- 15 казано на фиг.12. По прибытию на водоем к свободному концу лесы 3 привязывают нужный поводок с грузилом, крючком и приманкой, разматывают до конца всю лесу 3 из корпу- 20 са и мотовильца с пальцами, на .чистом месте берега и забрасывают снасть в воду как донную удочку, оставшуюся часть лесы наматывают вокруг мотовильца с пальцами, втыкают снасть 25 острием в землю и ожидают. поклевки.

При натяжении лесы рыбой мотовильце с пальцами прокручивается вокруг оси 4 — элемент, окрашенный в яркий красный цвет, подает рыболову видимый 30 сигнал о поклевке рыбы и заставляет рыболова в это время делать подсечку и вываживание рыбы из воды, Если на берегу мешает трава и не позволяет раскладывать на чистом месте лесу для заброса, то заброс осуществляют с эластичной поверхности корпуса безынерционным способом, для чего необходимо намотать лесу, взять снасть в левую руку в верхней части, а правой размотать часть лесы, направить снасть острием в сторону заброса и взмахом правой руки послать грузило в полет, которое кольцеобразно вытянет всю лесу. Затем ослабшую часть лесы наматывают на мотовильце с пальцами и острием закрепляют снасть на берегу в землю.

По окончании рыбалки мокрую лесу не просушивают, а наматывают на 50 снасть так, как показано на фиг.14, затем поворотом за ручку 8 переводят вокруг оси мотовильца с пальцами элемент 5 с нижнего положения на верхнее, Иокрая леса в кольце попадает в элемент и расслабляется, при хранении сжимается и не портится.

Снасть легкая, дешевая в изготовлении, надежная в эксплуатации, Снасть для ловли рыбы в четверток варианте действует следующим образом.

Перед уходом на рыбалку нужный отрезок лесы привязывают к мотовильцу с пальцами, на другой конец лесы привязывают нужный поводок с грузилом и крючком и наматывают лесу до конца, как показано на фиг.17. По прибытии на водоем полностью разматывают лесу на чистом месте берега, заправляют крючок нужной наживкой, берут снасть в левую руку, а правой забрасывают снасть в воду по типу донной удочки. Оставшуюся часть лесЫ наматывают вокруг мотовильца с пальцами 2, втыкают снасть острием в землю и ожидают поклевки, как показано на фиг.18.

При поклевке мотовильце с пальцами прокручивается вокруг оси в окне корпуса и сообщает сигналом о поклевке рыбы, в это время и делается подсечка рыбы вручную как донной удочкой и забросы повторяются.

После рыбалки мокрую лесу не просушивают, а наматывают вокруг корпуса, пальцев мотовильца и элемента, как показано на фиг,19. После поворота мотовильца с пальцами мокрая леса кольцеобразно освобождается из элемента и переходит в расслабленное состояние, при высыхании не портится

4 и не деформируется.

Снасть для ловли рыбы красива, проста по конструкции, легка и надежна в эксплуатации.

Формула изобретения

1, Снасть для ловли рыбы, включающая корпус, мотовильце с пальцами для намотки лесы и приспособление для компенсации усадки мокрой лесы при сушке, отличающаяся тем, что, с целью повышения удобства пользования, приспособление для компенсации усадки мокрой лесы представляет собой эксцентрично укрепленный в корпусе на оси с возможностью поворота элемент для регулировки натяжения лесы.

2. Снасть ло п.1, о т л и ч а ющ а я с я тем, что элемент для регулировки натяжения лесы выполнен многогранным.

1 509010

1509010

Фие.8

150901 0

1 5090)0

1509010
