Устройство для тушения пожара в резервуаре

Устройство для тушения пожара в резервуаре

Иллюстрации

Показать все

Реферат



Изобретение относится к противопожарной технике , в частности, к устройствам для защиты резервуаров с нефтью и нефтепродуктами, и позволяет упростить конструкцию и повысить эффективность взрывозащиты резервуара. В окна 1 для прохода потока пены от системы пенотушения устанавливаются герметичные затворы в виде двух соединенных между собой большими основаниями усеченных конусов 4, в которые помещаются надутые инертным газом резиновые камеры 5 шарообразной формы, снабженные ниппелями 6 для надува и легкоплавкими замками с клапанами 7. В случае пожара внутри резервуара срабатывают легкоплавкие замки, выпускающие через клапаны 7 инертный газ из камер, в результате чего они падают вовнутрь резервуара, вытесненные потоком воздушно-механической пены, заполняющей резервуар через открывшиеся окна 1. В случае же взрыва внутри резервуара камеры 5 взрывной волной выбиваются наружу резервуара, в результате чего через образовавшиеся окна продукты взрыва выходят наружу, не повредив резервуар. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1509092 А i 5114 А 62 С 31 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И А BTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4291308/23-12 (22) 29.07.87 (46) 23.09.89. Бюл. № 35 (71) Управление пожарной охраны МВД

АЗССР и Всесоюзный нефтяной научноисследовательский институт по технике безопасности (72) P. Ш. Алиев, А. И. Брага,,Д. П. Нисанов и Б. A. Кирш (53) 614.843.8 (088.8) (56) Авторское свидетельство СССР

¹ 1240418, кл. А 62 С 31/00, 1985. (54) УСТРОЙСТВО ДЛЯ ТУШЕНИЯ ПОЖАРА В РЕЗЕРВУАРЕ (57) Изобретение относится к противопожарной технике, в частности к устройствам для зашиты резервуаров с нефтью и нефтепродуктами, и позволяет упростить конструкцию и повысить эффективность взрывозашиты резервуара. В окна 1 для

2 прохода потока пены от системы пенотушения устанавливаются герметичные затворы в виде двух соединенных между собой большими основаниями усеченных конусов 4, в которые помещаются наду тые инертным газом резиновые камеры 5 шарообразной формы, снабженные ниппелями 6 для надува и легкоплаькими замками с клапанами 7. В случае пожара внутри резервуара срабатывают легкоплавкие замки, выпускаюшне через клапаны 7 инертный газ из камер, в результате чего они падают вовнутрь резервуара, вытесненные потоком воздушномеханической пены, заполняющей резервуар через открывшиеся окна 1. В случае же взрыва внутри резервуара камеры 5 взрывной волной выбиваются наружу резерьуара. в результате чего через образовавшиеся окна продукты взрыва выходят наружу, не повредив резервуар. 4 ил.

1509092

Формула изобретения

ЯиИА

Фиг. 2

Изобретение относится к противопожарной технике, в частности к устройствам дл@ зашиты резервуаров с нефтью и нефтеи родукта м и.

Цель изобретения — упрощение конструкции и повышение эффективности взрывозащиты резервуара.

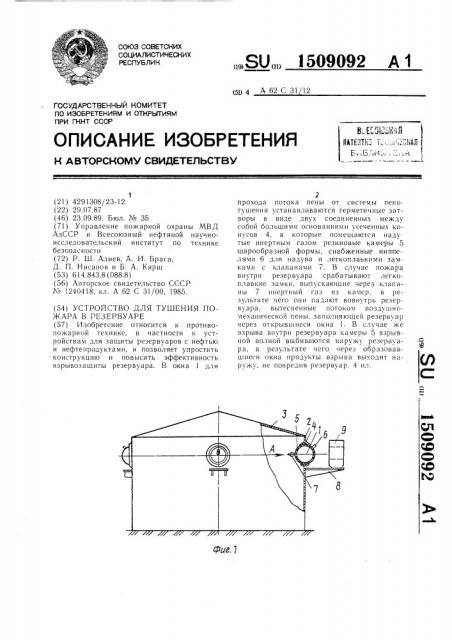

На фиг. 1 представлен нефтяной резервуар со смонтированными в нем устройствами для тушения пожара, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — подача пены через окно резервуара; на фиг. 4 — момент выброса камеры из затвора.

Устройство состоит из установленного в окне 1 стенки 2 резервуара 3 герметичного затвора, выполненного в виде двух соединенных между собой большими основаниями усеченных конусов 4, внутри которых установлена заполненная инертным газом резиновая камера 5 шарообразной формы, снабженная ниппелем 6 и клапаном 7 с легкоплавким замком. На консольном основании 8, укрепленном на стенке 2, крепится система 9 пенотушения на определенном расстоянии от стенки резервуара так, чтобы пена была направлена на резиновую камеру. Камера изготавливается из газонефтестойкой резины.

Устройство работает следующи м образом.

При возникновении пожара внутри резервуара 3 легкоплавкие замки клапанов 7 и терм одатчика включения задвижки системы 9 пенотушения плавятся. B результате этого система пенотушения включается, а инертный газ из камер 5 начинает выпускаться через клапаны 7 внутрь резервуара. Камеры 5 уменьшаются в объеме и падают вовнутрь резервуара, вытесненные потоком воздушно-механической пены, наполняющей резервуар 3 через открывшиеся окна 1.

В случае взрыва паровоздушной смеси камеры 5 взрывной волной выбиваются наружу резервуара, в результате чего через открывшиеся окна продукты сгорания стравливаются из резервуара наружу, не допуская повышения давления в нем выше допустимого.

В обоих случаях после устранения аварии камеры 5 устанавливаются на свое

15 место и эксплуатация резервуара продолжается.

Устройство для тушения пожара в резервуаре, содержащее пеногенератор, напорную магистраль и установленный в окне резервуара герметичный затвор, отличающееся тем, что, с целью упрощения конструкции и повышения эффективности взрывозашиты резервуара, герметичный затвор состоит из двух соединенных между собой основаниями усеченных конусов, закрепленных в окне ребром, образованным их соединением, внутри которых установлена заполненная инертным газом эластичная резиновая камера шарообразной формы, снабженная ниппелем, расположенным снаружи резервуара, и клапаном с легкоплавким замком, расположенным с внутренней стороны резервуара.

1509092

Составитель В. Комиссаров

Редактор Н. Тупица Техред И. Верес Корректор О. Кравцова

Заказ 5562/6 Тираж 396 Подп исн ое

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Рау шская н аб., д. 4/5

Производственно-издательский комбинат «Патент», r Ужгород, ул. Гагарина, 101
