Реферат



Изобретение относится к черной металлургии , в частности, к прокатке электролитически луженых стальных полос. Цель изобретения - получение высокой коррозионной стойкости луженой стальной полосы покрытия. Поставленная цель достигается тем, что дрессировку жести осуществляют с нанесением микрорельефа на поверхность стальной полосы по определенной зависимости. 1 ил.

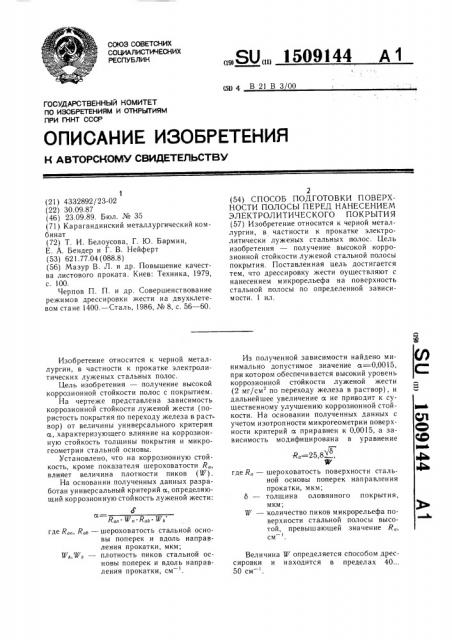

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК gg В21В 300

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ(СВИДЕТЕЛЬСТВУ а—

Ran W n Rab ЖЬ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4332892/23-02 (22) 30.09.87 (46) 23.09.89. Бюл. № 35 (71) Карагандинский металлургический комбинат (72) Т. И. Белоусова, Г. Ю. Бармин, Е. А. Бендер и Г. В. Нейферт (53) 621.77.04 (088.8) (56) Мазур В. Л. и др. Повышение качества листового проката. Киев: Техника, 1979, с. 100.

Черпов П. П. и др. Совершенствование режимов дрессировки жести на двухклетевом стане 1400.— Сталь, 1986, № 8, с. 56 — 60.

Изобретение относится к черной металлургии, в частности к прокатке электролитических луженых стальных полос.

Цель изобретения — получение высокой коррозионной стойкости полос с покрытием.

На чертеже представлена зависимость коррозионной стойкости луженой жести (пористость покрытия по переходу железа в раствор) от величины универсального критерия а, характеризующего влияние на коррозионную стойкость толщины покрытия и микрогеометрии стальной основы.

Установлено, что на коррозионную стойкость, кроме показателя шероховатости R„ влияет величина плотности пиков (W).

На основании полученных данных разработан универсальный критерий а, определяющий коррозионную стойкость луженой жести: где R„, R,b — шероховатость стальной основы поперек и вдоль направления прокатки, мкм;

Wb, Wb — плотность пиков стальной основы поперек и вдоль направления прокатки, см

„„SU,, 1509144 A 1

2 (54) СПОСОБ ПОДГОТОВКИ ПОВЕРХНОСТИ ПОЛОСЫ ПЕРЕД НАНЕСЕНИЕМ

ЭЛЕКТРОЛИТИЧЕСКОГО ПОКРЪ|ТИЯ (57) Изобретение относится к черной металлургии, в частности к прокатке электролитически луженых стальных полос. Цель изобретения — получение высокой коррозионной стойкости луженой стальной полосы покрытия. Поставленная цель достигается тем, что дрессировку жести оуществляют с нанесением микрорельефа на поверхность стальной полосы по определенной зависимости. 1 ил.

Из полученной зависимости найдено минимально допустимое значение а=0,0015, при котором обеспечивается высокий уровень коррозионной стойкости луженой жести (2 мг/см по переходу железа в раствор), и дальнейшее увеличение а не приводит к существенному улучшению коррозионной стойкости. На основании полученных данных с учетом изотропности микрогеометрии поверхности критерий а приравнен к 0,0015, а зависимость модифицирована в уравнение

R.=25,8

% где R, — шероховатость поверхности стальной основы поперек направления прокатки, мкм; о — толщина оловянного покрытия, мкм;

W — количество пиков микрорельефа поверхности стальной полосы высотой, превышающей значение см

Величина W определяется способом дрессировки и находится в пределах 40...

50 см

1509144

6=0,30 мкм

Ж=50 см

Rq=0,28 мкм

Формула изобретения

R,=О,66 мкм

Р„=0,53 мкм

R,=25,8 ь

R,=0,52 мкм где R.—

Я =0,42 мкм

Rq 035 мкм б—

12 10 о б 9 2 О

g. 10з/.1км см

16 11/

° — /д кпасс

Z /narc й-Х класс

norrpoimuu локрыятия

noHpotmuя

Составитель М. Блатова

Редактор Н. Тупица Техред И. Верес Корректор С. Черни

Заказ 5667/9 Тираж 459 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Для определения требуемой величины шероховатости измеряется толщина покрытия любым из известных методов, определяется характеристика микрорельефа стальной основы — плотность типов и рассчитывается величина требуемой шероховатости R,.

Пример. При дрессировке полосы на двухклетевом дрессировочном стане, валки которого в первой клети выполнены насеченными с R,=2,5 мкм, а во второй — шлифованными с R,=0,5 мкм, плотность пиков на протяжении всей кампании изменяется в диапазоне 40 50 на 1 см. Для установившейся технологии R, регламентируется следующим образом.

Для 111 класса покрытия:

6=1,04 мкм

В =40 см

6=1,04 мкм

W=50 см

Для 11 класса покрытия:

6=0,66 мкм

Ф =40 см

6=0,66 мкм

В =50 см

Для 1 класса покрытия: б=0,30 мкм йод=40 см б ф

1 с 5

Ц 3

3 г

Использование предлагаемого способа позволяет вместо жести 111 класса покрытия получать жесть II и 1 классов покрытия, не уступающую по коррозионной стойкости жести III класса покрытия, путем снижения уровня шероховатости стальной основы.

Способ подготовки поверхности полосы перед нанесением электролитического покрытия, включающий дрессировку с нанесением

15 шероховатости заданной величины, отличаюи ийся тем, что, с целью получения высокой коррозионной стойкости полос с покрытием, величину шероховатости определяют по зависимости шероховатость поверхности поперек направления прокатки, мкм; толщина покрытия, мкм, количество типов микрорельефа поверхности высотой более R,(40...

50) см
