Устройство для зажима деталей

Устройство для зажима деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к приборомашиностроению и может применяться в прецизионных автоматических, например, шаговых устройствах, где необходима мгновенная фиксация угловых и продольных перемещений осей и валов. Изобретение направлено на повышение точности вала. Это достигается тем, что фиксация вала 7 осуществляется по наружной поверхности стакана 5, фланец 6 которого жестко закреплен на валу 7 и по внутренней поверхности кольца 3, жестко закрепленного на корпусе 1. Непосредственной деформации вала нет, так как натяг, созданный кольцом 3 и стаканом 5, не передается на валу 7, а длина кольца 3 в продольном направлении выбирается, исходя из длины стакана 5 диапазона микроперемещений и условия удержания необходимой нагрузки. При этом магнитострикционная деформация кольца 3 осуществляется в радиальном направлении. При намагничивании обеих обмоток происходит отпускание вала 7 и вал вместе со стаканом 5 свободно перемещается. 2 ил.

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (д11 4 В 23 Q 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

1 (21) 4192340/31-08 (22) 09.02.87 (46) 23.09.89. Бюл, 11- 35 (71) Уфимский авиационный институт им. Серго Орджоникидзе (72) С.Т.Кусимов, А.З.Тлявлин, П.А.Грахов, В.А.Лебедев, Т.А.Антипина и А.М,Прохоров (53) 62-229.329(088.8) (56) Авторское свидетельство СССР

Р 931358, кл. В 23 Q 3/00, 1980. (54) УСТРОЙСТВО ДЛЯ ЗАЖИМА ДЕТАЛЕЙ (57) Изобретение относится к приборомашиностроению и может применяться в прецизионных автоматических, например, шаговых устройствах, где необходима мгновенная фиксация угловых и продольных перемещений осей и валов.

Изобретение. направлено на повышение ю z 4

„„SU„„1509215 " A1

2 точности вала. Это достигается тем, что фиксация вала 7 осуществляется по наружной поверхности стакана 5, фпанец 6 которого жестко закреплен на валу 7 и по внутренней поверхности кольца 3, жестко закрепленного на корпусе 1. Непосредственной деформации вала нет, так как натяг, созданный кольцом 3 и стаканом 5, не передается на вал 7, а длина кольца 3 в продольном направлении выбирается исходя из длины стакана 5 диапазона микроперемещений и условия удержания необходимой нагрузки. При этом магнитострикционная деформация кольца

3 осуществляется в радиальном направлении. При намагничивании обеих обмоток происходит отпускание вала 7 и вал вместе со стаканом 5 свободно перемещается ° 2 ил. (:

Фо р мул а и з о б р е т е ни я

Фиг. 2

Составитель Г.Довнар

Редактор В.Петраш Техред А.Кравчук Корректор T.Êoëá

Заказ 5751/12 Тираж 894 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

3 15092!

Изобретение относится к прибораи машиностроению и может применяться в прецизионных автоматических устройствах, например, шаговых, где необходима мгновенная фиксация угловых и продольных перемещений осей и валов.

Целью изобретения является повышение точности позиционирования дета- 10 лей типа "вал".

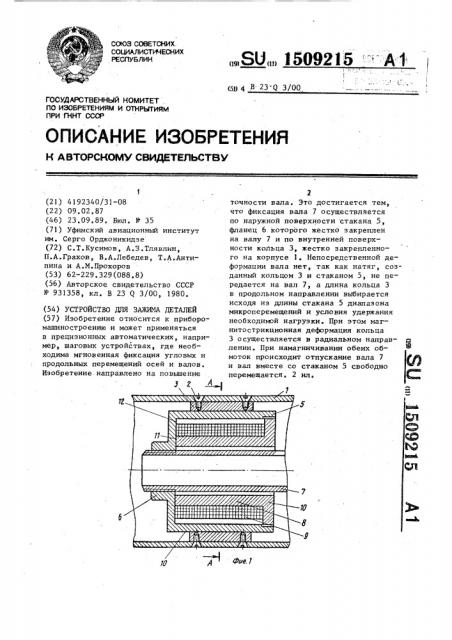

На фиг.1 изображено устройство, продольный разрез; на фиг.2 — разрез А-А на фиг.1 .

Устройство состоит из корпуса 1, к которому винтами 2 прикреплено кольцо 3 с тороидальной обмоткой 4.

Кольцо 3 установлено на стакане 5, который имеет фланец 6, жестко соединенный с деталью — валом 7. В стакане установлена втулка 8 с цилиндрической обмоткой 9, имеющая фланец 10.

Торец втулки 11 упирается в дно 12 стакана 5. Стакан 5 и кольцо 3 выполнены из материалов, имеющих один знак магнитастрикции.

Устройство работает следующим образом.

Пусть стакан 5 и кольцо 3 выполнены из магнитастрикционных материалов с положительной магнитострикцией..В исходном состоянии кольцо 3 охватывает стакан 5 с натягом. При запитывании тороидальнай обмотки 4 диаметраль- 35 ный размер кольца 3 увеличивается, а

5 4 при запитывании цилиндрической обмоткй 9 диаметральный размер стакана 5 уменьшается эа счет того, что поперечная магнитострикция имеет отрицательный знак, и это приводит к образованию зазора между стаканом 5 и кольцом 3. Вал 7 освобождается для отработки перемещения. При обесточивании обмоток упругие элементы — кольцо 3 и стакан 5,возвращаются в первоначальное положение.

Устройство для зажима деталей, содержащее два соосно расположенных упругих элемента, выполненных из магнитострикционных материалов, о т л и— ч,а ю щ е е с я тем, что, с целью повышения точности позиционирования деталей типа нвал, один упругий элемент выполнен в виде стакана с фланцем, предназначенным для взаимодействия с валом, и установленной в стакане втулки с фланцем, имеющей цилиндрическую обмотку, а другой упругий элемент жестко соединен с корпусом и выполнен в виде установлен-. ного на стакане кольца с тороидальной обмоткой, при этом торец втулки, противоположный фланцу, предназначен для взаимодействия с дном стакана, а кольцо и стакан выполнены из материалов, имеющих один знак магнитострикции.
