Устройство для объемной переориентации волокон длинномерного однонаправленного материала

Устройство для объемной переориентации волокон длинномерного однонаправленного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для переработки волокнистых композиционных материалов и может быть использовано при изготовлении однонаправленных профильных изделий. Цель изобретения - повышение надежности и качества изделия. Для этого пучок непрерывных волокон при протягивании перегибают относительно роликов 5,6 и 7. На среднем ролике 7 благодаря разному размеру ширины канавок происходит трансформация ширины пучка с широкого плоского до относительно узкого поперечного сечения. Затем пучок с узкого сечения переформировывают в плоское сечение при переходе пучка с ролика 5 на ролик 7 и избыток периферийных волокон накладывают на продольные и образуют поперечные связи между последними. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 В 29 С 67/16, В 29 В 15/12

//В 29 К 105:08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ ОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4130995/23-05 (22) 08. 10. 86 (46) 23.09. 89. Бюл. 1Ф 35 (71) Украинский научно-исследовательский и конструкторский институт по разработке машин и оборудования для переработки пластмасс и искусственной кожи (72) В.П,Мартынюк (53) 678.057.94(088.8) (56) Патент США 11 2822582, кл. 19-65, 1954. (54) УСТРОИСТВО Д. Й ОБЬЕМНОЙ ПЕРЕОРИЕНТАЦИИ ВОЛОКОН ДЛИННОМЕРНОГО ОДНОНАПРАВЛЕННОГО МАТЕРИАЛА (57) Изобретение относится к оборудо— ванию для переработки волокнистых

„.SU:» 1509280 А 1 композиционных материалов и может быть использовано при изготовлении однонаправленных профильных иэделий.

Цель изобретения — повышение надежности и качества изделия, Для этого пучок непрерывных волокон при протягивании перегибают относительно роликов 5, 6 и 7 на среднем ролике 7 благодаря разному размеру ширины канавок происходит трансформация ширины пучка с широкого плоского до относительно узкого поперечного сечения. Затем пучок с узкого сечения переформировывают в плоское сечение при переходе пучка с ролика 5 на ролик 7 и избыток периферийных волокон накладывают на g продольные и образуют поперечные связи между последними, 3 ил.

4 мируемого ролика 6 при переходе вол.: . кон с ролика 7 на ролик 6, т.е. с уз— кого сечения канавки на более широкую.

Избыточная длина периферийных волокон начинает искривляться и периодически петлями или волнами накладываться уже на плоское широкое сечение пучка, которое ему придает ролик 6 с широкой канавкой„ что позволяет упорядоченным образом организовать поперечные связи иэ периферийных волокон, скрепляющие основные продольные волокна пучка, и зафиксировать их в изделии окончательно при прохождении формующее устройство 8. Избыток длины периферийных волокон пучка волокон на ролике 7 может быть увеличен или уменьшен изменением угла его охвата за счет сближения или разведения роликов 5 и 6, чем можно достичь различных схем образования поперечных связей для скрепления продольных волокон в профильном изделии.

) 5092

Таким образом, использование устройства позволяет IIoBbIcHTb качество профильных изделий из композиционных материалов.

Изобретение относится к оборудованию для переработки композиционных материалов и может быть использовано при изготовлении профильных изделий из пропитанных связующим пучка непрерывных волокон.

Цель изобретения — повышение надежности и качества изделия.

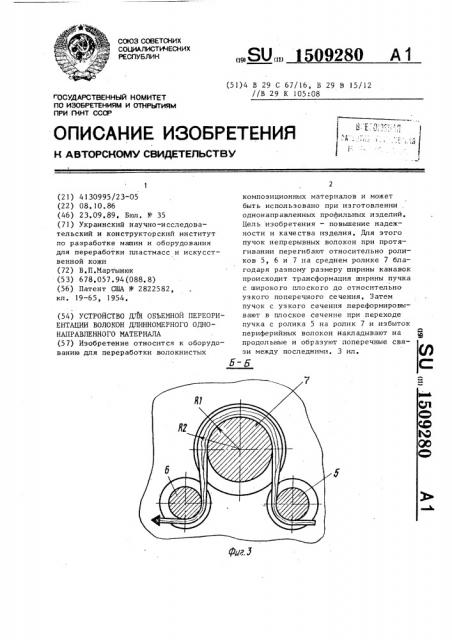

На фиг. 1 показана схема устройст- 10 ва; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-В на фиг. 2, Устройство для объемной переориентации волокон включает смонтированные на станине 1 отпускной механизм для 15 подачи длинномерного материала (не показан), направляющую решетку 2, пропиточную ванну 3 со связующим, направляющий ролик 4, узел переориентации волокон в виде двух параллельно расположенных крайних роликов 5 и 6. и среднего 7, формирующее устройство

8, например фильеру, Причем ролики 5-7 выполнены с канавками, ширина" канавок крайних роликов превышает ширину канавки среднего 7, диаметр которого больше диаметров крайних.

Устройство работает следующим образом.

Непрерывные волокна через направляющую решетку 2, смонтированную на основании 1, поступают в пропиточную ванну 3, где окунается в связующее, огибая направляющий элемент 4, подается в узел переориентации волокон в 35 виде роликов 5-7, затем поступает в формующее .устройство 8, откуда отбирается и режется на мерные отрезки.

При прохождении волокон с ролика 5 на ролик 7, имеющий более узкую канавку, 40 чем у ролика 5, с перегибом на угол

90О происходит переориентация волокон по сечению пучка, Поскольку на ролике

7 периферийные волокна относительно узкого сечения находятся на большем 45 радиусе кривизны, то длина дуги их по окружности больше длины дуги наименьшего радиуса сечения при прохождении этого участка с перегибом форФормула изобретения

Устройство для объемной переориентации волокон длинномерного однонаправленного материала,. содержащее от— пускной механизм, направляющие элементы, средства нанесения связующего и узел переориентации волокон в виде роликов с канавками, два из которых расположены параллельно друг другу, а средний смещен относительно них, отличающееся тем, что, с целью повышения надежности и качества иэделия, ролики узла ориентации волокон установлены неподвижно, причем средний ролик выполнен с диаметром, превышающим диаметр крайних, имеющих ширину канавки, превьппающую ширину канавки среднего, 1509280
