Устройство для вставки клапана в аэрозольный баллон

Устройство для вставки клапана в аэрозольный баллон

Иллюстрации

Показать все

Реферат



Изобретение относится к упаковочной технике и может быть использовано, например, в линиях сборки и наполнения аэрозольных баллонов. Целью изобретения является повышение надежности в работе и упрощение конструкции. Это достигается за счет исключения принудительной подачи собранного клапана в баллон. На предварительно ориентированные в вибропитателе 3 заготовки 5 клапана с помощью механизма 8 надевается сифонная трубка 7 и обрезается до нужного размера. Собранный клапан 11 попадает в дугообразный желоб 13 и далее - на наклонный лоток 14, который направляет его свободное падение в аэрозольный баллон 2, перемещаемый шаговым транспортером 1. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕаЪЬЛИК

А1 (51)4 .В 65 В 31/00

3 ГГм:;4 ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А ВТОРСНОММ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (2 l ) 4332069/28-1 3 (22) 24.11,87 (46) 23.09.89. Бюл. Р 35 (72) Л.М.Блувштейн и Н.В.Фоменко (53) 621.798(088.8) (56) Авторское свидетельство СССР

N9 1133168, кл. В 65 В 31/00, 1983.

Авторское свидетельство СССР

У 1219461, кл. В 65 В 31/00, 1984. (54) УСТРОЙСТВО ДЛЯ ВСТАВКИ КЛАПАНА

В АЭРОЗОЛЬНЫЙ БАЛЛОН (57) Изобретение относится к упаковочной технике и может быть использовано, например, в линиях сборки и наполнения аэрозольных баллонов. Це„„SU „„1509300

2 лью изобретения является повьппение надежности в работе и упрощение конструкции. Это достигается за счет исключения принудительной подачи собранного клапана в баллон, На предварительно ориентированные в вибропитателе 3 заготовки 5 клапана с помощью механизма 8 надевается сифонная трубка 7 и обрезается до нужного размера, Собранный клапан 11 попадает в дугообразный желоб 13 и далее на наклонный лоток 14, который направляет его свободное падение -в аэрозольный баллон 2, перемещаемый шаговым транспортером 1. 2 ил.

1509300

Изобретение относится к упаковочной технике и может быть использовано, например, в линиях сборки и наполнения аэрозольных баллонов.

Целью изобретения является повышение надежности работы и упрощение конструкции за счет исключения принудительной подачи собранного клапана в баллон.

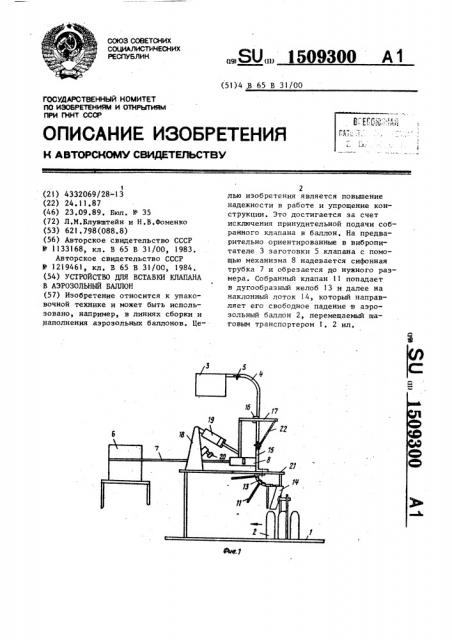

На фиг. 1 изображено устройство для вставки клапана в аэрозольный баллон, общий вид; на фиг. 2 — механизм сборки клапана, Устройство для вставки клапана в аэрозольный баллон содержит шаговый транспортер I для перемещения баллонов 2, установленные над ним вибропитатель 3 с направляющими 4 для ориентированной подачи заготовок 5 клапанов на сборку, приспособление

6 для разматывания трубки 7, меха— низм 8 сборки клапана, состоящий из цангового захвата 9 для подачи трубки 7 и ножа 10 для ее отрезания, и приспособление для подачи собранного клапана 11 в аэрозольный баллон

2, Механизм 8 сборки клапана снабжен подпружиненным ловителем 12 для взаимодействия с заготовкой 5 клалана, Приспособление для подачи собранного клапана 11 в баллон 2 состоит из сопряженного с направляющими

4 дугообразного желоба 13 и укрепленного на его выходе наклонного лотка 14 для направления собранного клапана 11 в аэрозольный баллон 2, Устройство имеет также стойку 15, на которой через подшипниковый узел

16 закреплен Г-образный рычаг 17, кронштейн 18 для крепления пневмоцилиндра 19 и упоров 20, установленные на плите 21.

К плите 21 кренится также желоб

13, который сопряжен с направляющими

4 через стойку 15. К горизонтальной перекладине рычага 1? крепится тяга

22 с собачкой 23 для подачи заготовок 5 клапанов через упоры 24. Механизм 8 .сборки клапана заключен в кор !Ус 25.

B корпусе 25 размещен корпус 26, жестко связанный через рычаг 17 с пневмоцилиндром 19. Цанговый захват

9 укреплен на подпружиненной втулке

27. Привод ножа 10 осуществляется с помощью рычага 28 и пружины 29.

Устройство работает следующим образом.

5 !

О

Заготовка 5 клапана, предварительно ориентированная в вибропитателе

3, по направляющим 4 поступает в стойку 15, где фиксируется упорами 24.

Дальнейшая подача заготовки 5 клапана осуществляется собачкой 23 от тяги 22 синхронно .с одеванием и отрезанием трубки 7 через рычаг 17, связанный со стойкой 15 через подшипниковый узел 16. Рычаг 17 приводится в движение пневмоцилиндром 19, который крепится с помощью кронштейна 18 на плите 21, Одевание трубки 7 осуществляется цанговым захватом 9.

Механизм 8 работает следующим образом. Ловитель 12 центрирует заготовку 5 клапана, Трубка 7 подается и одевается захватом 9. Захват 9 закреплен в корпусе 26 на втулке 27.

Захват 9 подает и одевает трубку 7 на заготовку 5 клапана во время хода пневмоцилиндра 19 к стойке 15.

При обратном ходе пневмоцилиндра 19 корпус 26 освобождает захват 9. Отойдя на нужную длину сифонной трубки, корпус 25 упирается в упоры 20, а корпус 26, продолжая двигаться, нажимает на рычаг 28, который приводит в движение нож 10, Нож 10 отрезает трубку нужного размера и клапан 11 с сифонной трубкой проталкивается из стойки 15 в желоб 13, где от свободного проскальзывания удерживается подпружиненным фиксатором. Затем клапан ll синхронно с движением баллонов 2 подается на лоток 14, по которому свободно падает в баллон 2, Формула изобретения

Устройство для вставки клапана в аэрозольный баллон, содержащее шаговый транспортер для перемещения баллонов, установленные над ним вибропитатель с направляющими для ориентированной подачи заготовок клапанов на сборку, приспособление для разматывания трубки, механизм сборки клапана, состоящий из цангового захвата для подачи трубки и ножа для ее отрезания, и приспособление для подачи собранного клапана в аэрозольный баллон, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы и упрощения конструкции, механизм сборки клапана снабжен подпружи1509300
