Полимерная композиция

Полимерная композиция

Иллюстрации

Показать все

Реферат



Изобретение относится к антикоррозионным полимерным композициям на основе эпоксидной смолы и низкомолекулярного каучука и может быть использовано при ремонте химаппаратуры и оборудования, гуммированного эбонитами и полуэбонитами, в химической, нефтехимической промышленности, производстве минеральных удобрений. Изобретение позволяет повысить адгезию к эбонитам и полуэбонитам и понизить степень набухания в кислотах при температуре до 80°. Для этого в композиции, включающей, мас.ч., эпоксидную диановую смолу 60-90, низкомолекулярный бутадиенакрилонитрильный кауцчук 10-40, отвердитель - полиэтиленполиамин 8-12, наполнитель - кварцевую муку 12-48, дополнительно в качестве наполнителя используют технический углерод 8-32 и графит 5-8 и дополнительно триполифосфат натрия 1-5. 3 табл.

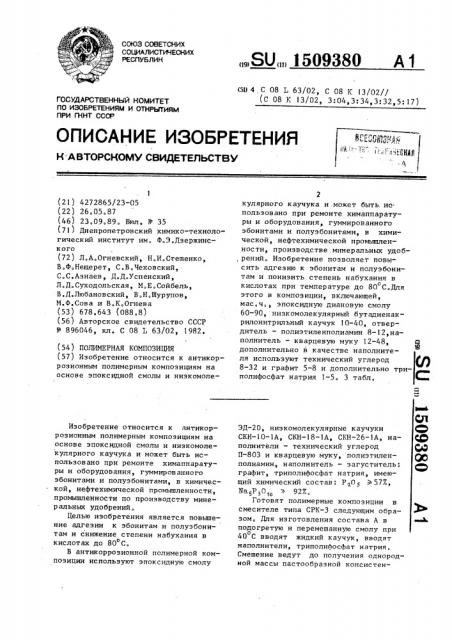

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЬ1Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4272865/23-05 (22) 26.05.87 (46) 23.09.89. Бюл. 11! 35 (71) Днепропетровский химико-технологический институт им. Ф.Э.Дзержинского (72) Л.А.Огневский, Н.И.Стешенко, В.Ф.Нещерет, С.В.Чеховский, С.С.Азнаев, Д.Д.Успенский, Л.Д.Суходольская, М.Е.Сойбель, В.Д.Любановский, В .Н.Шурупов, M.Ô,Ñoâà и В.К.Огнева (53) 678.643 (088.8) (56) Авторское свидетельство СССР

11 896046, кл. С 08 L 63/02, 1982, (54) ПОЛИМЕРНАЯ КОМПОЗИЦИЯ (57) Изобретение относится к антикоррозионным полимерным композициям на основе эпоксидной смолы и низкомолеИзобретение относится к антикоррозионным полимерным композициям на основе эпоксидной смолы и низкомолекулярного каучука и может быть использовано при ремонте химаппаратуры и оборудования, гуммированного эбонитами и полуэбонитами, в химической, нефтехимической промьппленности, промьппленности по производству минеральных удобрений.

Целью изобретения является повьппение адгезии к эбонитам и полуэбонитам и снижение степени набухания в кислотах до 80 С.

В антикоррозионной полимерной композиции используют эпоксидную смолу

„„SU„„1509380 А 1 (59 4 С 08 ? 63/02, С 08 K 13/02// (C 08 K l3/02, 3:04,3:34,3:32,5:17) кулярного каучука и.может быть. ио. пользовано при ремонте химаппаратуры и оборудования, гуммированного эбонитами и полуэбонитами, в химической, нефтехимической промьппленности, производстве минеральных удобрений. Изобретение позволяет повысить адгезию к эбонитам и полуэбонитам и понизить степень набухания в о кислотах при температуре до 80 С.Для этого в композиции, включающей, мас.ч., эпоксидную диановую смолу

60-90, низкомолекулярный бутадиенакрилонитрильный каучук 10-40, отвердитель — полиэтиленполиамин 8-12,наполнитель — кварцевую муку 12-48, с дополнительно в качестве наполнителя используют технический углерод

8-32 и графит 5-8 и дополнительно триполифосфат натрия 1-5. 3 табл.

ЭД-20, низкомолекулярные каучуки

СКН-10-1А, СКН-18-1А, СКН-26-1А, наполнители — технический углерод

П-803 и кварцевую муку, полиэтиленполиамин, наполнитель — загуститель: графит, триполифосфат натрия, имеющий химический состав: P O 57K, Na P О 0 > 927..

Готовят полимерные композиции в смесителе типа СРК-3 следующим образом. Для изготовления состава А в подогретую и перемешанную смолу при о

40 С вводят жидкий каучук, вводят наполнители, триполифосфат натрия.

Смешение ведут до получения однородной массы пастообразной консистен3 1509380 ции. Аналогично ведут изготовление

Ф о состава Б, включающего полиэтиленполиамин, и перед употреблением полимерной композиции составы А и Б сме5 шивают. Свойства композиции определяют после отверждения. нь

В табл,1 приведены составы А и Б; по в табл. 2 и 3 результаты испытания композиции после отверждения. 10

Из результатов испытаний, приве- эб денных в табл. 2 и 3, видно, что оптимальной дозировкой триполифосфата натри8 является 1-5 мас.ч. на те

100 мас.ч. полимерной основы (соста-15 вы 2-4). При этом наблюдается увели- фа чение прочности связи к эбонитовым ко и полуэбонитовым смесям на 25-40 ., а также уменьшение степени набухания в кислоте на 40-45 по сравнению 20 с известной композицией.

Полимерная композиция, включающая . ксидную диановую смолу, низкомоулярный бутадиенакрилонитриль-! и каучук, отвердитель — полиэтиленлиамин, наполнитель — кварцевую уку,отличающаяся тем, о, с целью повышения адгезии к онитам и полуэбонитам и снижения о епени набухания в кислотах до 80 С, а в качестве наполнителя дополнильно содержит технический углерод графит и дополнительно триполифост натрия при следующем соотношении мпонентов, мас.ч.:

Эпоксидная диановая смола 60 — 90

Ниэкомолекулярный каучук

Технический углерод 8-32

Кварцевая мука 12 — 48

Графит 5 - 8

Триполифосфат натрия 1 — 5

Полиэтилен10- 40

8 - 12 полиамин

Таблица!

Содержание, мас,ч,, в составе

1 (1 У L 1 1 I

Компоненты

3 4 5к . 6 7к 8 9к

lк 2

Состав А

Эпоксидная смола 75,0

Ниэкомолекулярный к аучук 25,0

Технический углерод Н-803 20,0

Кварцевая мука 30,0

Триполифосфат натрия 0,5

Состав Б

Полиэтиленполиамин 10,0

Графит 6,0

60,0

50,0 90,0 95,0

75,0

75,0 75,0 .75,0

25 э 0 2510 25ю0

5,0

50 0

10,0

40,0

25,0

8,0

12,0

4,0 32,0 36,0

6,0 48;0 54,0

20,0 20,0 20,0

30,0 30,0 30,0

20,0

30,0

6,0

3,0

3,0 3,0

3,0

1 0 3 0 5 ° 0

l2,0 12,5

8,0 8,0

8,0

5,0

10,0

6,0

6,5

4,0

10,0 10 0 10,0

6,0 6,0 6,0

Из данных табл,3 следует, что через 1000 ч достигается средняя степень набухания 1,85 ., т.е. показатель, обеспечиваемый применением известной композиции в течение 500 ч.

Следовательно, долговечность гуммированного оборудования, изготовленного с помощью разработанных композиций, увеличHBается вдвое, 4 рмула изобретения

1509380

Таблица 2

Состав композиции

Прочность связи на отрыв при времени отверждения, ч

Полуэбонит Збонит

24 72 148 24 72 148

3,9 2,9

4,12 3,4

4,2 3,7

4,41 3,9

3,9 3 5

4,1 3,4

3,9 3,1

4,1 3 5

3,8 3,0

2,1

2,9

3,8

3,0 3 5

4,7

Таблица3

«Степень набухания

Состав компози

Время экспози- 1000 ции ции, ч

В 54Z-ной полугидратной экстракционной кислоте при 80 С.

Составитель А.Зачернюк

Редактор Н.Гунько Текред М.Моргентал Корректор С. Черни

Заказ 5761/21 Тираж 4!1 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГЕНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

1к

3

5к

7к

9к

Известная

1,96

2,21

2,43

2,6

2,62

2,3

2,0

2,25

2,1

1к

3

5к

7к

9к

Известная

3,0

3,1

3,35

3,2

3,0

3,1

3,0

3,1

2,9

1,3

1,22

1,1

1,02

1,06

1,20

1,85

1,22

1989

1,9

1,79

97

1,33

1,4

1,45 ! э7!

2,75

1,70

2,80

2,9

3,5

4,0

4,2

4,3

4,4

4,0

3,5

4,0

3,6

4,7

5,3

5,5l

5,8

5,9

5,3

4,7

5,2

4,6
