Сороудерживающая решетка гидротехнического сооружения

Сороудерживающая решетка гидротехнического сооружения

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехнике, а именно к сороудерживающим решеткам турбинных водоводов, предназначенным для устранения попадания в гидравлические турбины посторонних предметов. Цель изобретения - повышение эффективности работы путем уменьшения гидравлических потерь напора на ригелях. Сороудерживающая решетка содержит установленные одна над другой секции, выполненные в виде вертикальных стержней 2, и верхнюю 3 и нижнюю 4 горизонтальные стяжки, прикрепленные крепежными элементами 5 к ригелям 6. Стяжки 3 и 4 выполнены в виде плоских пластин, причем верхняя стяжка 3 каждой секции установлена с наклоном в сторону лицевой грани секции, а нижняя стяжка 4 - с наклоном в сторону тыловой грани секции. При прохождении потока воды через решетку, благодаря тому, что расположенные под углом к передней грани ригеля 6 стяжки 3 и 4 совместно с ригелем 6 образуют удобообтекаемый элемент, решетка имеет небольшое гидравлическое сопротивление и потери напора при этом будут незначительны. 2 ил.

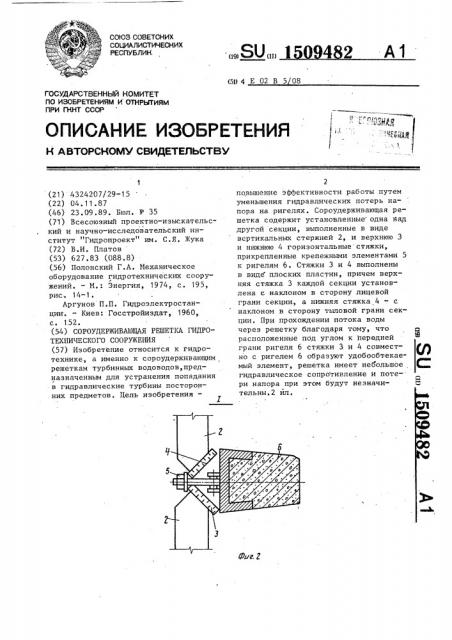

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК.

42 А1 (19) (11) (51) 4 Е 02 В 5 08

Г(Д у

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4324207/29-15 (22) 04.11.87 (46) 23. 09.89. Бюл. N - 35 (71) Всесоюзный проектно-изыскательский и научно-исследовательский институт "Гидропроект" им. С.Я, Жука (72) В.И. Платов (53) 627,83 (088.8) (56) Полонский Г.А. Механическое оборудование гидротехнических сооружений. — М.: Энергия, 1974, с. 195, рис. 14-1.

Аргунов П.П. Гидроэлектростанции. — Киев: Госстройиздат, 1960, с. 152. (54) СОРОУДЕРЖИВАЮЩАЯ РЕШЕТКА ГИДРОТЕХНИЧЕСКОГО СООРУЖЕНИЯ (57) Изобретение относится к гидротехнике, а именно к сороудерживающнм решеткам турбинных водоводов, предназначенным для устранения попадания к в гидравлические турбины посторонних предметов. Цель изобретения—

2 повышение эффективности работы путем уменьшения гидравлических потерь напора на ригелях. Сороудерживающая решетка содержит установленные одна над другой секции, выполненные в виде вертикальных стержней 2, и верхнюю 3 и нижнюю 4 горизонтальные стяжки, прикрепленные крепежными элементами 5 к ригелям 6. Стяжки 3 и 4 выполнены в виде плоских пластин, причем верхняя стяжка 3 каждой секции установлена с наклоном в сторону лицевой грани секции, а нижняя стяжка 4 — с наклоном в сторону тыловой грани секции. При прохождении потока воды через решетку благодаря тому, что

Cl расположенные под углом к передней грани ригеля 6 стяжки 3. и 4 совместно с ригелем 6 образуют удобообтекаемый элемент, решетка имеет небольшое гидравлическое сопротивление и потери напора при этом будут незначительны.2 йл.

3 150948

Изобретение относится к гидротехнике, а именно к сороудерживающим . решеткам турбинных водоводов, предназначенным для устранения попадания в гидравлические турбины посто- ронних предметов.

Цель изобретения — повышение эффективности работы путем уменьшения гидравлических потерь напора на ри- 10 гелях.

На фиг.1 изображен турбинный водовод с сороудерживающей решеткой, вертикальный разрез; на фиг.2— узел I на фиг.1. 15

Сороудерживающая решетка содержит установленные одна над другой секции

1, выполненные в виде вертикальных стержней 2, и верхнюю 3 и нижнюю 4 горизонтальные стяжки для прикрепле- 20 ния посредством крепежных элементов

5 к передним граням горизонтальных ригелей 6 турбинного водовода 7.

Стяжки 3 и 4 выполнены в виде плоских пластин. Верхняя стяжка 3 каждой секции 1 установлена с наклоном в сторону лицевой грани секции 1, а нижняя стяжка 4 — с наклоном в сторону тыловой грани секции 1. Секции i решетки подвешиваются на крепежных 30 элементах 5, расположенных на передних вертикальных гранях ригелей 6.

Наличие вертикальной грани на ригеле

6 позволяет компенсировать в ее пределах допуски, связанные с установкой как ригелей 6, так и самих с.екций 1.

При прохождении потока воды через решетку благодаря тому, что расположенные под углом к передней грани ригеля 6 торцовые стяжки 3 и 4 секции 1 решетки образуют .обтекатель и совместно с ригелем 6 образуют удобообтекаемый элемент, решетка имеет меньшее гидравлическое сопротивление и потери напора при этом незначительны.

Формула и з о б р е т е н и я

Сороудерживающая решетка гидротехнического сооружения, включающая установленные одна над другой секции, . выполненные в виде вертикальных стержней, верхней и нижней горизонтальных стяжек для прикрепления к передним граням горизонтальных ригелей сооружения, отличающаяся тем, что, с целью повышения эффективности работы путем уменьшения гидравлических-потерь напора на ригелях, стяжки выполнены в виде пластин, установ" ленных с наклоном к плоскости секций, причем верхняя стяжка каждой секции наклонена в сторону лицевой ее грани, а нижняя — в сторону тыловой грани секции.

1509482

Составитель А. Сергеев

Редактор И. Шулла Техред И.Верес Корректор В.Кабаций

Заказ 5773/26 Тираж 589 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
