Реферат



Изобретение относится к скобяным изделиям и позволяет увеличить долговечность затвора для створки. Затвор содержит установленную на створке поворотную тягу с захватами 3 на концах. Захваты имеют рабочую головку 5, в которой выполнены фиксирующая впадина 6 клиновидной формы в поперечном сечении и упорная выемка 7, образующие выступы 17. На раме створки закреплены держатели 9 с основанием 10, опорным 11 и упорным 12 выступами, взаимодействующие с захватами 3. Фиксирующая впадина 6 захвата 3 имеет углубление 13 для взаимодействия с возвышенностью 15 на торцовой поверхности 14 опорного выступа 11. При этом боковые поверхности 16 опорного выступа 11 имеют вогнутую форму. 9 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)4 Е 05 С 3/04

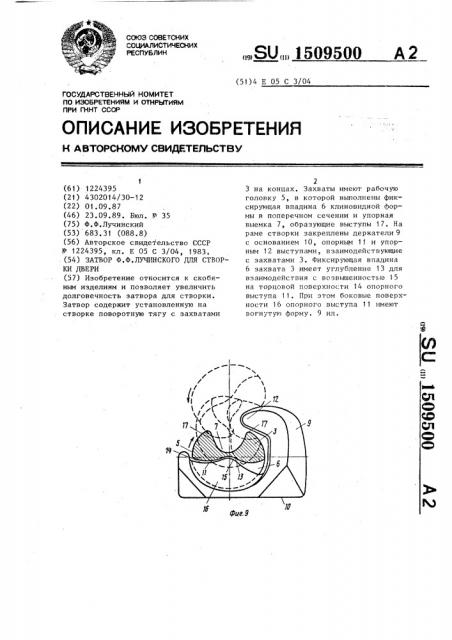

ОПИСАНИЕ ИЗОБРЕТЕНИЯ фиг.9

1Ю

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

1 (61) 1224395 (21) 4302014/30 — 12 (22) 01.09.87 (46) 23.09.89. Бюл. № 35 (75) Ф.Ф.Лучинский (53) 683.31 (088.8) (56) Авторское свидетельство СССР № 1224395, кл. Е 05 С 3/04, 1983. (54) ЗАТВОР Ф.Ф.ЛУЧИНСКОГО ДЛЯ СТВОРКИ ДВЕРИ (57) Изобретение относится к скобяным изделиям и позволяет увеличить долговечность затвора для створки.

Затвор содержит установленную на створке поворотную тягу с захватами

„„SU„„3509500 А 2

3 на концах. Захваты имеют рабочую головку 5, в которой выполнены фиксирующая впадина 6 клиновидной формы в поперечном сечении и упорная выемка 7, образующие выступы 17. На раме створки закреплены держатели 9 с основанием 10, опорным 11 и упорным 12 выступами, взаимодействующие с захватами 3. Фиксирующая впадина

6 захвата 3 имеет углубление 13 для взаимодействия с возвышенностью 15 на торцовой поверхности 14 опорного выступа 11. При этом боковые поверхности 16 опорного выступа 11 имеют вогнутую форму. 9 ил.

Затвор для створки двери по авт.св. Р 1224395, о т л и ч а юшийся тем, что, с целью увеличения долговечности„ фиксирующая впадина захвата имеет углубление, а на торцовой поверхности опорного выступа держателя выполнена возвышенность для размещения ее в углублении захвата, при этом боковые поверхности опорного выступа имеют вогнутую эл» липсовидную форму, з 150950

Изобретение относится к скобяным изделиям и является усовершенствованием изобретения по авт. св;

Р 1224395.

Цель изобретения — увеличение дол5 говечности.

На Аиг. 1 изображена дверь с затвором в закрытом положении; на фиг. 2— захват затвора; на Аиг. 3 — разрез

A-А на фиг. 2; на Аиг. 4 — разрез

Б-Б на фиг. 2; на фиг. 5 — держатель затвора; на фиг. б — вид В на Аиг. 5; на фиг. 7 — разрез Г-Г на фиг. 6; на фиг. 8 — затвор в начальной позиции на стадии запирания; на фиг. 9 †. то же, в закрытой позиции на стадии открытия.

Затвор для створки двери включает установленную на створке 1 поворот- 2р ную тягу 2, несущую на конце захваты 3, оси которых совпадают с осью тяги. Каждый из захватов 3 состоит из хвостовика 4 и соединенной с ним рабочей головки 5, имеющей фиксирую- 25 щую впадину 6, поперечное сечение которой имеет клиновидную форму, и упорную выемку 7. На дверной раме 8 закреплены держатели 9, взаимодействующие с захватами 3 и включающие 30 основание 10 и выполненные на нем опорный 11 и упорный 12 выступы. Наружная поверхность рабочей головки 5 захвата 3 выполнена цилиндрической, а поверхности фиксирующей впадины 6 и опорного выступа 11 выполнены по форме конуса. Фиксирующая впадина 6 захвата 3 имеет углубление 13, а на торцовой поверхности 14 опорного выступа 11 держателя 9 выполнена возвы40 шенность 15 для размещения ее в углублении 13 захвата, при этом боковые поверхности 16 опорного выступа

11 имеют вогнутую форму. Рабочая головка имеет также выступы 17.

Затвор работает следующим образом,45

При закрывании двери створки 1 поворачивают в петлях до соприкосновения выступов каждого захвата 3 с внутренней стороной выступов 12 дер" жателей 9, что размещены на нижней и 50 верхней балках двери, и поворачивают тягу. 2 рукояткой. При этом упорная

0 4 выемка 7 захвата обкатывает выступ

12 держателя и упирается выступом захвата во внутреннюю поверхность выступа 12, чем способствует при дальнейшем повороте тяги 2 заводке рабочей головки 5.захвата 3 во впадину держателя. При этом Аиксирующая впадина б захвата входит в зацепление с опорным выступом 11 держателя.

Происходит плотное заклинивание захвата 3 в держателе 9, а возвышенность

i5 держателя входит в углубление 13.

При открывании двери рукоятку поворачивают вместе с тягой.2, в связи с чем торцовая поверхность фиксирующей впадины 6 захвата 3 опирается о выступ 11 держателя 9 и скользит по его торцовой поверхности 14 к возвышенности 15 до выхода на цилиндрическую поверхность головки 5. При дальнейшем повороте захват, упираясь выступом 17 о наружную поверхность выступа 12 держателя 9, способствует окончательному раскрытию двери.

Благодаря, наличию возвышенности

15 на опорном выступе 11 держателя 9 и взаимодействующего с ней углубления 13 на захвате 3 в процессе запирания и отпирания выступы 17 захвата частично разгружаются от давления и трения об упорный выступ 12 держателя, что снижает износ этой пары. Вогнутые боковые поверхности

16 увеличивают площадь контакта опорного выступа 11 в фиксирующей впадине 6 захвата при неизбежных перекосах дверей, что также увеличивает долговечность затвора.
