Устройство для резки каната в скважине

Устройство для резки каната в скважине

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и предназначено для ликвидации аварий с канатами и кабелями различного назначения, прихваченными в скважине. Для этого корпус 1 устройства выполнен в виде двух жестко связанных между собой цилиндрических вертикальных направляющих /ЦВН/. В корпусе размещен с возможностью осевого перемещения подпружиненный толкатель /ПТ/ 2 с наклонными пазами 3, выполненный в виде установленных в ЦВН цилиндрических элементов. В пазах 3 с возможностью осевого перемещения установлены резцы 4 и связанный с верхним концом ПТ 2 привод его перемещения в виде гибкого элемента 8. Для постоянного контакта резцов 4 с канатом 5 при различных типо-размерах канатов ПТ 2 подпружинен относительно корпуса 1 при помощи установленных в ЦВН регулировочных втулок 6. Для резки каната 5 устройство рывком приподнимают гибким элементом 8. В силу инерции корпус 1 остается на месте, а ПТ 2, сжимая пружину, перемещается в верхнее положение. Из корпуса 1 выдвигаются резцы 4, двигаются навстречу один другому и перерезают канат 5. 1 з.п. ф-лы, 2 ил.

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.,SU 1509510 (51)4 Е 21 В 29/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ по изоБРетениям и отнРытиям

ПРИ ГКНТ СССР

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 4252024/23-03 (22) 28.05.87 (46) 23.09.89. Бюл. N 35 (75) В.Л. Гой (53) .622.248. 13(088.8) (56). Патент США № 3199593, кл. 166-54. 6, опублик. 1971.

Патент США ¹ 4512411, кл. 166-54. 5, опублик. 1985.

2 (54) УСТРОЙСТВО ДЛЯ РЕЗКИ КАНАТА В

СКВАЖИНЕ (57) Изобретение относится к горной пром-сти и предназначено для ликвидации аварий с канатами и кабелями различного назначения, прихваченными в скважине. Для этого корпус 1 устр-ва выполнен в виде двух жестко вязанных между собой цилиндрических

1509510

3 вертикальных няправлящих /ЦВН/, В корпусе размещен с возможностью осевого перемещения подпружиненный толкатель /ПТ/ 2 с наклонными пазами 3, выполненный в виде установленных в

ЦВН цилиндрических элементов. В па" зах 3 с возможностью осевого перемещения установлены резцы 4 и связанный с верхним концом ПТ2 привод

его перемещения в виде гибкого элемента 8. Для постоянного контакта резцов 4 с канатом 5 при различных

4 типоразмерах канатов ПТ2 подпружинен относительно корпуса 1 при помощи установленных в ЦВН регулировочных втулок 6,.Для резки каната 5 устр-во рывком приподнимают гибким элементом 8. В силу инерции корпус 1 остается на месте, а ПТ 2, сжимая пружину, перемещается в верхнее по» ложение. Из корпуса 1 выдвигаются резцы 4, двигаются навстречу один другому и перерезают канат 5. 1 з.п. ф-лы, 2 ил.

Изобретение относится к горной промышленности, а именно к устройствам, используемым для ликвидации 20 аварий с канатами и кабелями различ ного назначения, прихваченными в скважине.

Целью изобретения является оптимизация временных затрат иа резку каната при одновременном упрощении конструкции устройства, а также обеспечение постоянного контакта резцов ,с канатом при различных типоразмерах канатов. 30

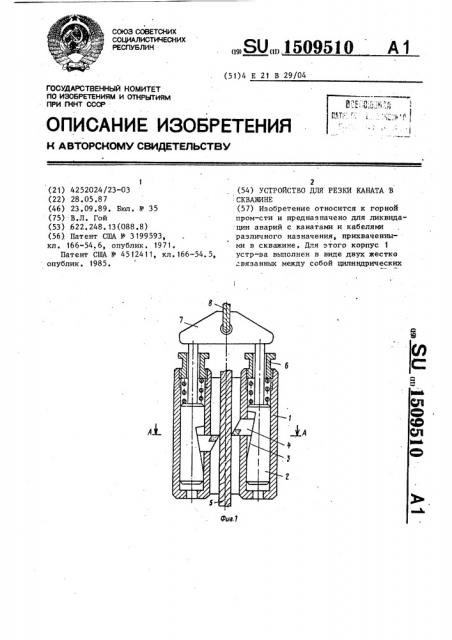

На фиг. 1 изображейо устройство для резки каната в скважине, разрез; на фиг. 2 — разрез А-А на фиг. 1.

Устройство включает корпус 1, выполненный в виде жестко, связанных между собой вертикальных цилиндрических направляюших, в которых размещен толкатель 2, выполненный в виде цилиндрических элементов с наклонными пазами 3. В пазах 3 разме-, 40 щены резцы 4, установленные симметрично относительно оси перерезаемого каната 5 и зеркально-относительно плоскости резания. Толкатель 2 подпружинен относительно корпуса при помопд установленных в направляющих регулировочных втулок 6. Верхняя ,часть толкателя (траверсы) 7 связана с гибким элементом 8 тросом лебедки бурового станка. Паз под канат в корпусе 1 перекрывается быстросъемной щекой 9. Устройство работает следующим образом.

Снимают щеку 9, подлежащий отрезке канат 5 вводят в проем корпуса между резцами 4, закрывают- щеку 9, 55 затем вращением втулок 6 в ту или другую сторону регулируют положение толкателя 2 по высоте относительно. корпуса до того момента, пока режущие кромки резцов 4 не прижмутся к канату 5 под весом корпуса 1. В таком положении на гибком элементе 8 опускают устройство в скважину до упора в оборудование, которое нужно отрезать, или до места прихвата каната.

При спуске резцы 4 свободно проскальзывают по канату 5.

При встрече препятствия, например. утолщения на канате или кабеле, корпус 1 с резцами 4 затормаживается, а толкатель 2 продолжает опускаться, между наклонным пазом 3 и затылочной частью резцов появляется зазор, в результате чего резцы получают возможность разойтись в радиальном направлении и пропустить препятствие в виде сростки на кабеле или утолщения на канате.

На уровне, в котором необходимо произвести резку каната, устройство рывком приподнимают на гибком элементе 8. В. силу инерции корпус 1 остается на месте, а толкатель 2, сжи.мяя пружину, перемещается в верхнее положение; выдвигая из корпуса резцы 4, которые, двигаясь навстречу друг другу, перерезают кайат 5.

Формула из обретения

1. Устройство для резки каната в скважине, включающее корпус, размещенный в нем с возможностью оеевого пе- ремещения подпружиненный тслкатель с наклонныьы пазами, установленные

I в пазах с возможностью осевого перемещения резцы и связанньй с верхIним концом толкателя привод его neСоставитель И. Левкоева

Техред А, Кравчук Корректор И. Муска

Редактор Л. Зайцева

Заказ 5776/27 Тираж 514 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям пр и и ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент, г.ужгород, у

tt Il л. Гага ина 101

P ф

5 . 1509510

6 ремещения, о т л и ч а ю щ е е с я толкателя выполнен в виде гибкого тем, что, с целью оптимизации времен- элемента. ных затрат на резку каната при одно- 2. Устройство по и. 1, о т л ивременном упрощении конструкции уст- ч а ю щ е е с я тем, что, с целью . ройства, корпус выполнен в виде двух обеспечения постоянного контакта рез5 жестко связанных между собой цилинд- цов с канатом при различных типоразрических вертикальных направляющих, мерах канатов, толкатель подпружиа толкатель — в виде установленных нен относительно корпуса при помов направляющих цилиндрических зле- 10 щи установленных в направляющих рементов,, причем привод .перемещения гулировочных втулок.
