Реферат



Изобретение относится к технике световых и спектрофотометрических измерений и позволяет упростить конструкцию устройства стабилизации, поддерживающего постоянной величину сопротивления ленты или нити накала лампы и, следовательно, ее температуру и светоотдачу. Изобретение также позволяет повысить стабильность излучения источника света путем увеличения быстродействия устройства стабилизации. Источник света содержит лампу и устройство стабилизации, выполненное в виде моста постоянного тока, в одно из плеч которого включена лампа. Мост постоянного тока, состоящий из постоянных сопротивлений и переменного сопротивления, питается от параллельно соединенных мощного стабилизируемого и маломощного управляемого источников тока. Маломощный источник тока управляется усилителем постоянного тока, подсоединенным к диагонали моста постоянного тока. При изменении сопротивления лампы возникает напряжение разбаланса моста постоянного тока, которое через усилитель управляет маломощным источником тока, изменяя его ток настолько, насколько требуется для восстановления первоначальной величины сопротивления лампы. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (51) 4 С 01 1 1/08

Г. 1 п7. 1.1 i()

C б

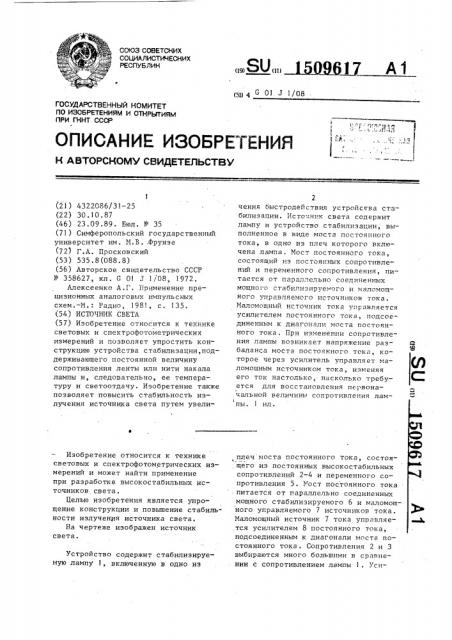

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4322086/31-25 (22) 30.10.87 (46) 23.09.89. Бюл. N - 35 (71) Симферопольский государственный университет им. М.В..Фрунзе (72) Г.А. Просковский (53) 535.8(088.8) (56) Авторское свидетельство СССР

Ф 358627, кл. G Ol J 1/08„ 1972.

Алексеенко А.Г. Применение пре— цизионных аналоговых импульсных схем.-М.: Радио„ 198!, с. 135. (54) ИСТОЧНИК СВЕТА (57) Изобретение относится к технике световых и спектрофотометрических измерений и позволяет упростить конструкцию устройства стабилизации,поддерживаюшего постоянной величину сопротивления ленты или нити накала лампы и, следовательно, ее температуру и светоотдачу. Изобретение также позволяет повысить стабильность излучения источника света путем увелиИзобретение относится к технике световых и спектрофотометрических измерений и может найти применение при разработке высокостабильных источников света, Целью изобретения является упрощение конструкции и повышение стабильности излучения источника света.

На чертеже изображен источник света.

Устройство содержит стабилизируемую лампу 1, включенную в одно из

2 чения быстродействия устройс) ва стабилизации. Исто ник света содержит лампу и устройство стабилизации, выполненное в виде моста постоянного тока, в одно из плеч которого включена лампа. Мост постоянного тока, состоящий из постоянных сопротивлений и переменного сопротивления, питается от параллельно соединенных мощного стабилизируемого и маломощного управляемого источников тока.

Маломощный источник тока управляется усилителем IIDcTDHHHого тока, подсоединенным к диагонали моста постоянного тока. При изменении сопротивления лампы возникает напряжение разбаланса моста постоянного тока, которое через усилитель управляет ма— ломощным источником тока, изменяя его ток настолько, насколько требуется для восстановления первоначальной величины сопротивления лам1 пы. 1 ил, плеч моста постоянного тока, состоя1 щего из постоянных высокостабильных сопротивлений 2-4 и переменного со— противления 5. Мост постоянного тока питается от параллельно соединенных мощного стабилизируемого 6 и маломощного управляемого 7 источников тока.

Маломощный источник 7 тока управляется усилителем 8 постоянного тока, подсоединенным к диагонали моста постоянного тока. Сопротивления 2 и 3 выбираются много большими в сравнении с сопротивлением лампы 1. Уси3 литель 8 постоянного тока имеет большое входное сопротивление.

Устройство работает следующим образом.

1509617

Формула изобретения

Составитель В. Дорофеев

Техред д,Кравчук Корректор А. Обручар

Редактор Г. Волкова

Подписное

Тираж 466

Заказ 5792/33

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

При изменении сопротивления лампы

1 возникает напряжение разбаланса моста постоянного тока, которое через усилитель 8 управляет маломощным ис- 10 точником 7, изменяя его ток настолько, чтобы восстановить первоначальную величину сопротивления лампы 1. Например, если сопротивление лампы 1 уменьшается, то ток источника увели- 15 чивается. При этом нагрев лампы l возрастает и ее сопротивление увеличивается до первоначальной величины.

Источник света, содержащий мостовую схему, в одно из плеч которой включена лампа накаливания, а также усилитель, отличающийся тем, что, с целью повышения стабильности излучения источника света, в него введены два источника тока с большей и меньшей мощностью, в качестве усилителя использован усилитель постоянного тока, вход которого подключен к одной из диагоналей мостовой схемы, а выход — к входу источника тока меньшей мощности, причем выходы обоих источников подключены к другой. диагонали моста, I
