Емкостный измеритель влажности сыпучих материалов

Емкостный измеритель влажности сыпучих материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике. Целью изобретения является повышение точности измерения и автоматизация процесса измерения. В емкостном измерителе влажности сыпучих материалов, содержащем насыпной бункер и заключенную в экран измерительную камеру с электродами, подпружиненные шторки насыпного бункера снабжены рычагами, выходящими через выполненную в боковой поверхности насыпного бункера прорезь, и удерживаются в закрытом положении фиксатором. Фиксатор прижат выталкивающей пружиной и соединен со штоком, конец которого выступает под нижнюю поверхность насыпного бункера. 3 ил.

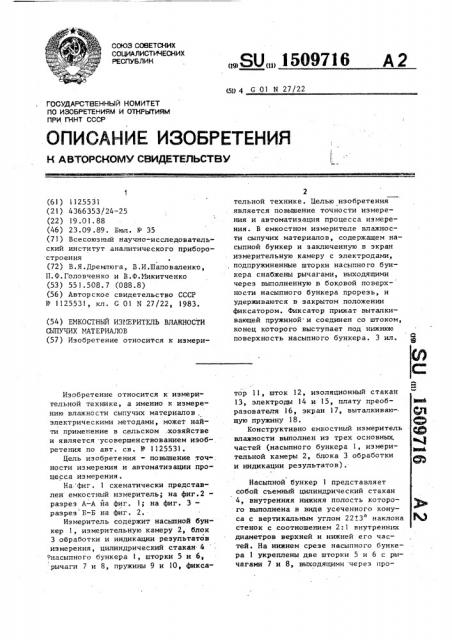

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (61) 1125531 (21) 4366353/24-25 (22) 19.01. 88 (46) 23. 09 . 89. Бюл. N 35 (71) Всесоюзный научно-исследовательский институт аналитического приборостроения (72) В.Я.Дремлюга, В.И.Шаповаленко, П.Ф.Головченко и В.Ф.Микитченко (53) 551.508.7 (088.8) (56) Авторское свидетельство СССР

Р 1125531, кл. G 01 N 27/22, 1983. (54) ЕМКОСТНЫЙ И31БРИТЕЛЬ ВЛАЖНОСТИ

СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к измериИзобретение относится к измерительной технике, а именно к измерению влажности сыпучих материалов, электрическими методами, может найти применение в сельском ..хозяйстве и является усовершенствованием изобретения по авт. св. Ф 1125531.

Цель изобретения - повышение точ-. ности измерения и автоматизации процесса измерения.

На. фиг. 1 схематически представлен емкостный измеритель; на фиг.2— разрез А-А йа фиг. 1; на фиг. 3— разрез Б-Б на фиг. 2.

Измеритель содержит насыпной бункер 1, измерительную камеру 2, блок

3 обработки и индикации результатов измерения, цилиндрический стакан 4

9насыпнога бункера 1, шторки 5 и 6, рычаги 7 и 8, пружины 9 и 10, фикса„.Я0„„1509716 А 2 (5D 4 G 01 N 27/гг

2 тельной технике. Целью изобретения является повышение точности измерения и автоматизация процесса измерения. В емкостном измерителе влажности сыпучих материалов, содержащем насыпной бункер и заключенную в экран измерительную камеру с электродами, подпружиненные шторки насыпного бункера снабжены рычагами, выходящими через выполненную в боковой поверхности насыпного бункера прорезь, и удерживаются в закрытом положении фиксатором. Фиксатор прижат выталкивающей пружиной и соединен со штоком, конец которого выступает под нижнюю поверхность насыпного бункера. 3 ил. тор 11, шток 12, изоляционный стакан

13, электроды 14 и 15, плату преобразователя 16, экран 17, выталкивающую пружину 18.

Конструктивно емкостный измеритель влажности выполнен из трех основньп частей (насыпного бункера 1, измерительной камеры 2, блока 3 обработки и индикации результатов).

Насыпной бункер 1 представляет собой съемный цилиндрический стакан

4, внутренняя нижняя полость которого выполнена в виде усеченного конуса с вертикальным углом 22 3 наклона стенок с соотношением 2:1 внутренних диаметров верхней и нижней его частей. На нижнем срезе насыпного бункера 1 укреплены две шторки 5 и 6 с рычагами 7 и 8, выходящими через про3 150971 резь боковой поверхности бункера 1 наружу и удерживаемые в закрытом положении фиксатором 11, который прижат выталкивающей пружиной 18.

Фиксатор 11 выполнен в виде равносторонней трапеции, в верхнем основании которой сделаны фиксирующие уг-" лубления, а к нижнему основанию прикреплен шток 12. !О

Измерительная камера 2 представляет собой изоляционный стакан 13, выполненный из диэлектрического материала с расположенными на внешней его стороне двумя электродами 14 и

15, выводы которых соединены с платой преобразователя 16.

Плата преобразователя 16 размещена между дном измерительной камеры 2 и экраном 17, что позволяет защитить 20 ее от наводок внешних электрических полей и уменьшить погрешность от влияния паразитных емкостей и индуктивностей. Выход платы преобразователя 16 электрически соединен с входом блока 3 обработки и индикации результатов измерения.

Емкостный измеритель влажности сыпучих материалов работает следующим образом. 30

Перед. началом измерения вручную закрывают шторки 5 и 6 насыпного бункера 1 путем взаимного сближения рычагов 7 и 8. При этом при прохождении рычагов 7 и 8 по наклонным поверхнос- 3 тям (боковым сторонам трапеции) фик— сатора 11 шток 12, преодолевая усилие пружины 18, сначала утапливается, а затем в момент их сближения выдвигается, так как рычаги 7 и 8 попадают 40 в углубление фиксатора 11. В этом положении конец штока.12 выступает в нижней поверхности насыпного бункера

1 на величину, равную высоте углубления фиксатора 11.

При закрытых шторках 5 и 6 произвольно засыпают пробой сыпучего материала насыпной бункер l и устанавливают его на верхнюю часть измерительной камеры 2. Под действием веса бункера 1 шток !2, упираясь своим, выступающим концом на верхнюю часть измерительной камеры 2, утапливается вместе с фиксатором 11 и освобождает рычаги 7 и 8. Вследствие этого шторки 5 и 6 под действием пружин 9 и 10 мгновенно расходятся, открывая выходное отверстие бункера I..

Проба сыпучего материала в тече ние 1,5-2 с заполняет изоляционный стакан 13 измерительной камеры 2.

Вследствие этого изменяется емкость между электродами 1ч и 15, значение которой преобразуют в дискретную величину в преобразователе 16 и подают в блок 3 обработки и индикации результатов измерений. После этого сни— мают насыпной бункер 1, а с измерительной камеры 2 путем опрокидывания высыпают проанализированную пробу сыпучего материала. Путем сведения рычагов 7 и 8 закрывают выходные отверстия бункера 1, после чего он становится готовым к приему следующей пробы сыпучего материала.

Применение рычагов, установленных на подвижных шторках и выходящих через прорезь боковой поверхности на— сыпного бункера, позволяет упростйть операцию закрыти3 шторки и, таким образом, автоматизировать процесс измерения.

Формула изобретения

Емкостный измеритель влажности сыпучих материалов по авт. св"

Р 1125531, о т л и ч à v) щ и и с я тем, что, с целью повышения точности измерения и автоматизации процесса измерения, подпружиненные шторки насыпного бункера дополнительно снабжены рычагами, выступающими через Bbl полненную в боковой поверхности насыпного бункера прорезь, и закреплены фиксатором, прижатым выталкивающей пружиной и соединенным со штоком, конец которого выступает под нижнюю поверхность насыпного бункера, причем фиксатор выполнен в виде равносторонней трапеции, в верхнем основании которой выполнены фиксирующие углубления.
