Устройство для изотахофореза

Устройство для изотахофореза

Иллюстрации

Показать все

Реферат



Изобретение относится к разделению частиц в капилляре в электрическом поле и может быть использовано в органической , биологической химии и медицине. Целью изобретения является повышение точности дозирования разных объемов образца, повышение разрешающей способности и надежности у-ва. Капилляр для изотахофореза снабжен сосудами с электродами, расположенными с обоих концов. Электроды соединены с разноименными полюсами источника напряжения. Система ввода образца выполнена в виде эластичной трубки большего сечения, чем капилляр. Трубка снабжена по крайней мере двумя боковыми эластичными поперечными отводами, на каждом из которых в области присоединения к трубке и на трубке в области присоединения отводов установлены зажимы. 3 ил.

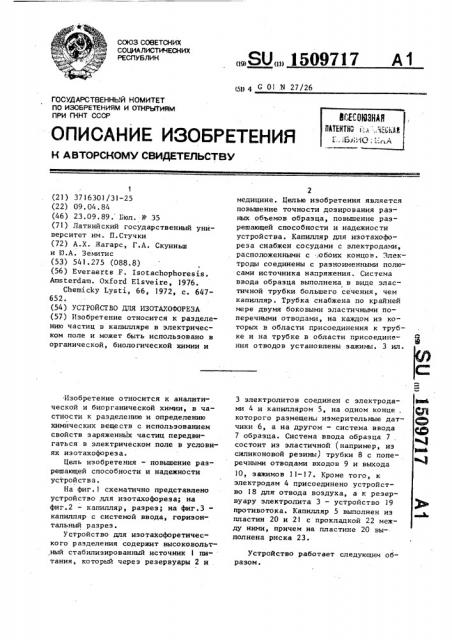

СОЮЗ СОВЕТСНИХ

COLLHAËИСТИЧЕСНИХ

РЕСПУБЛИК

1511 4 С 01 З 27/26

ОПИСАНИЕ ИЗОБРЕ1ЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 3716301/31-25 (22) 09.04.84 (46) 23.09.89. Бюл. 11-" 35 (71) Латвийский государственный университет им. П.Стучки (72) А.Х. Жагарс, Г.A. Скуиньш и Ю.А. Земитис (53) 541,275 (088.8) (56) Everaerts F. Isotachophoresis.

Amsterdam. 0xford Elsveire, 1976.

Chemicky Lysti, 66, 1972, с. 647652. (54) УСТРОЙСТВО ДЛЯ ИЗОТАХОФОРЕЗА (57) Изобретение относится к разделению частиц в капилляре в электрическом поле и может быть использовано в органической, биологической химии и

Изобретение относится к аналитической и биорганической химии, в частности к разделению и определению химических веществ с использованием свойств заряженных частиц передвигаться в электрическом поле в условиях изотахофореза.

Цель изобретения — повышение разрешающей способности и надежности устройства.

На фиг.l схематично представлено устройство яля изотахофореза; на фиг.2 — капилляр, разрез; на фиг.3— капилляр с системой ввода, горизонтальный разрез.

Устройство для изотахофоретического разделения содержит высоковольт,ный стабилизированный источник 1 питания, который через резервуары 2 и .

„„SU„„ I 509717 А 1

2 медицине. Целью изобретения является повышение точности дозирования разных объемов образца, повышение разрешающей способности и надежности устройства. Капилляр для изотахофореэа снабжен сосудами с электродами, расположенными с обоих концов. Электроды соединены с разноименными полюсами источника напряжения. Система ввода образца выполнена в виде эластичной трубки большего сечения, чем капилляр ° Трубка снабжена по крайней мере двумя боковыми эластичными поперечными отводаьш, на каждом иэ которых в области присоединения к трубке и на трубке в области присоединения отводов установлены зажимы. 3 ил.

3 электролитов соединен с электродами 4 и капилляром 5, на одном конце . которого размещены измерительные датчики 6, а на другом — система ввода

7 образца. Система ввода образца 7, состоит из эластичной (например, из силиконовой резины) трубки 8 с поперечными отводами входов 9 и выхода

10, зажимов 11-17. Кроме того, к электродам 4 присоединено устройство 18 для отвода воздуха, а к резервуару электролита 3 — устройство 19 противотока. Капилляр 5 выполнен из пластин 20 и 21 с прокладкой 22 между ними, причем на пластине 20 выполнена риска 23.

Устройство работает следующим образом.

1509717

Для проведения изотахофоретического разделения необходимо заполнить капилляр 5 и резервуар 3 ведущим электролитом, а образцом заполнить продольную трубку 8 ввода 7 и замыкаюшим электролитом — резервуар 2.

Это достигается использованием зажи. мов 11 — 16, ввода и продавливанием электролитов иа резервуаров 2 и 3 че-10 рез ввод 7 на выход 10.

Рассмотрим вариант, когда используют зажимы 13 — 16, а зажим 12 закрыт и зажим 11 открыт. 15

При закрытых 13 и 14 и открытых

15 и 16 зажимах проводят продавлива— ние замыкающего электролита из резервуара 2 на выход 10 Далее закрывают 20 зажим 15 и открывают зажим 13, продавливают ведущий электролит из резервуара 3 на выход 10. Далее закрывают зажим 13, открывают зажим 14 и продавливают образец через вход 9.

Через выход 10 удаляют излишки образца. Закрывая зажимы 14 и 16 открывая зажимы 15 и 13, достигают исходное положение для изотахофоретического разделения.

При включении источника l и пропускании тока между электродами 4 происходит электрофоретическая миграция ионов образца в сторону измерительных датч: ков 6, Фор мул аизобретения

Устройство для изотахофореза, содержащее высоковольтный стабилизированный источник постоянного тока, подключенный к электродам, соединенным между собой разделительным капилляром токонепроводящего материала, в одном конце которого размешена система ввода образца, а в другом размещены изме-. рительные датчики, о т л и ч а ю щ е е с я тем, что, с целью повышения точности дозирования разных объемов образца, повышенияя разрешающей спо соб но сти и на- . дежности устройства, система ввода образца выполнена в виде эластичной трубки большего сечения, чем разделительный капилляр, снабженной по крайней мере двумя поперечными отводами, на каждом из которых в области присоединения к эластичной трубке и на ней в области присоединения отводов установлены зажимы, !

509717

4ьг, 2 -.
