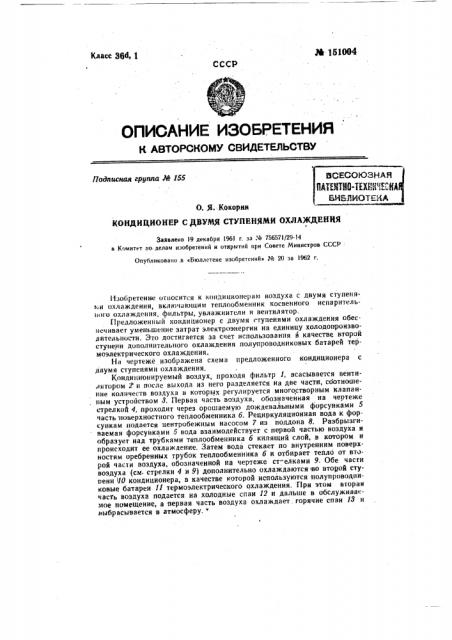

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная групаа М 155

О. Я. Кокорин

КОНДИЦИОНЕР С ДВУМЯ СТУПЕНЯМИ ОХЛАЖДЕНИЯ

Заявлено 19 декабря 1961 r. за Ме 756671(29-14 в Комитет по, äåëàì изобретений и открытий нри Совете Министров СССР

Онубликовано.в «Бюллетене изобретенийэ N 20 за 1962 г.

Изобретение относится к кондиционерам воздуха с двумя ступенямн охлаждении, вклю га1ощим теплообменник косвенного испарительцого охлаждения. фильтры, увлажнители и вентилятор.

Предложенный кондиционер с двумя ступенями охлаждения обеспечивает уменьшение затрат электроэнергии на единицу холодопроизволительпости. Это достигается за счет использования в качестве второй ступени дополнительного охлаждения полупроводниковых батарей термоэлектрического охлаждения.

Ни чертеже изображена схема предложенного кондиционера с двумя ступенями охлаждения.

Кондицнонируемый воздух, проходя фильтр 1, всасывается вентилятором 2 и после выхода из него разделяется на две части, соотношение количеств воздуха в которых регулируется MHorocTsopHblM клапанным устройством 3. Первая часть воздуха, обозначейная на чертеже стрелкой 4, проходит через орошаемую дождевальными форсунками 5 часть поверхностного теплообменника б, Рециркуляционная вода к форсункам подается центробежным насосом 7 из поддона 8. Разбрызгиваемая форсуиками 5 вода взаимодействует с первой частью воздуха и образует над трубками теплообменника б кипящий слой, в котором и происходит ее охлаждение. Затем вода стекает по внутренним поверхностям оребренных трубок теплообменника б и отбирает тепло от второй чали воздуха, обозначенной на чертеже ст"елками 9. Обе части воздуха (см стрелки 4 и 9) дополнительно охлаждаются во второй ступени iJO кондиционера, в качестве которой используются полупроводниковые батареи 11 термоэлектрического охлаждения. При этом вторая часть воздуха подается иа холодные спаи 12 и дальше в обслужнаае. мое помещение, а первая часть воздуха охлаждает, горячие спаи 13 н выбрасывается в атмосферу. "

Эй 151004

Предмет изобретения

Кондиционер с двумя ступенями охлаждения, включан!щнй теплообменник косвенного испарнтельного охлаждения, отл н ч а ющи йся тем, что, с целью обеспечения уменьшения затрат на единицу халодопроизводительности кондиционера, в ием в качестве второй. ступени охлаждения использованы полупроводниковые батареи термоэлектрического охлаждения, в которые воздух поступает для дополнительного охлаждения.
