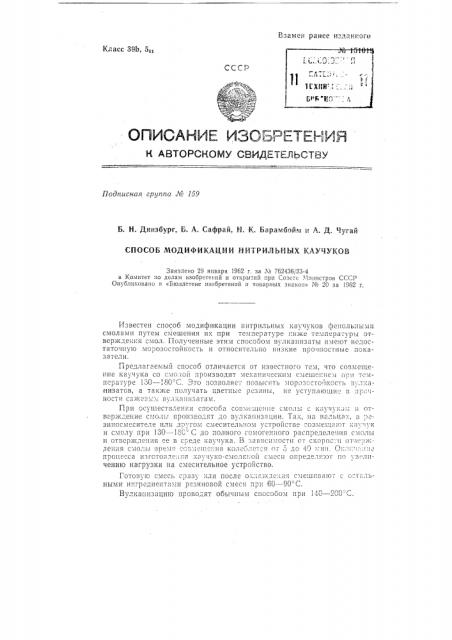

Способ усиления нитрильных каучуков
Патент 151019
Авторы
Классы МПК
Способ усиления нитрильных каучуков
Иллюстрации
Реферат
№ 151019
Свойства вулканизатов с фенолформальдегидной, крезолформальдегидной и ксиленолформальдегидной смолами для каучука следующие:
СКН вЂ” 40 предел прочности при растяжении, кг/смв относительное удлинение, % остаточное удлинение, твердость по Шору . температура хрупкости, С .
СКН вЂ” 26 предел прочности при растяжении, кг/сма относительное удлинение, остаточное удлинение, % твердость по Шору сопротивление раздиру, кг/см температура хрупкости, С
СКН вЂ” 18 предел прочности при растяжении, кг/смв относительное удлинение, остаточное удлинение, % твердость по Шору температура хрупкости, С
187, 323, 19, 82, — 36, 184 и
376 и
24 и
82 и — 24 и
223, 442, 40, 86, — 20, 144, 308, 13, 84, 35, — 48, 151 и
29? и
16 и
86 и
38 и — 51 и
166, 353, 21, 86, 40, — 50.
77, 281, 3
66, — 48, 88 и
313 и
4 и
68 и — 54 и
68, 317, 3, 64, — 57. (Bce данные приведены для состава: 10 вес. ч. бутадиеннитрильного каучука, 40 вес. ч. смолы и обычной вулканизующей группы).
Предмет изобретения
Редактор Т, В. Данилова Техред А. А. Камы пникова Корректор И. А. Шпынев»
Подп. к печ. 20/IV — 63 r. Формат бум. 70Х108 /is Объем 0,18 изд. л.
Зак. 1111/13 Тираж 700 Цена 4 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, пр. Серова, д. 4.
Типография, пр. Сапунова, 2.
Способ модификации нитрильных каучуков фенольными смолами, отл и ч а ю щи и ся тем, что, с целью улучшения свойств вулканизатов, совмещение каучука со смолой производят механическим смешением при температуре 130 — 180 С.
