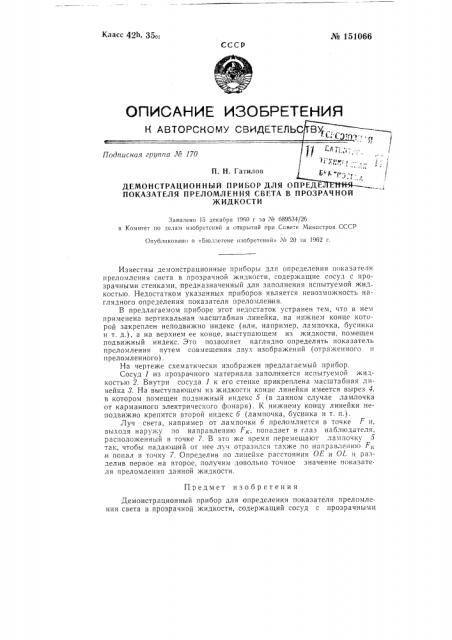

Класс 42h, 35р1 № 151066

СССР

ДЕ Ц

ПОКАЗАТЕЛЯ ПРЕЛОМЛЕНИЯ СВЕТА В ПРОЗРАЧНОЙ жидКости

Заявлено 15 декабря !960 г за % 689534/26 в Комитет по делам изобретений и открытий при Сове-.е Мннистров СССР

Онублнковано в «Бюллетене изобретений» ЛЪ 20 за 1962 г.

Известны демонстрационные приборы для определения показателя преломления света в прозрачной жидкости, содержащие сосуд с прозрачныии стенками, предназначенный для заполнения испытуемой жид костью. Недостатком указанных приборов является невозможность наглядного определения показателя преломления.

В предлагаемом приборе этот недостаток устранен тем, что в нем применена вертикальная масштабная линейка, на нижнем конце которой закреплен неподвижно индекс (или, например, лампочка, бусинка и т. д.), а на верхнем ее конце, выступающем из жидкости, помещен подвижный индекс. Это позволяет наглядно определять показатель преломления путем совмещения дзух изображений (отраженного и преломленного).

На чертеже схематически изооражен предлагаемый прибор.

Сосуд 1 из прозрачного материала заполняется испытуемой жидкостью 2. Внутри сосуда 1 к его стенке прикреплена масштабная линейка 3. На выступающем из жидкости конце линейки имеется вырез 4, в котором помещен подвижный индекс 5 (в данном случае лампочка от карманного электрического фонаря). К нижнему концу линейки неподвижно крепится второй индекс б (лампочка, бусинка и т. п.).

Луч света, например от лампочки 6 преломляется в точке F и, выходя наружу по направлению 1 „, попадает в глаз наблюдателя, расположенный в точке 7. В это же время перемещают лампочку 5 так, чтобы падающий от нее луч отразился также по направлению 1 „. и попал в точку 7. Определив по линейке расстояния OE и 01 (разделив первое на второе, получим довольно точное значение показателя преломления данной жидкости.

Предмет изобретения

Демонстрационный прибор для определения показателя преломления света в прозрачной жидкости, содержащий сосуд с прозрачными № 151066 стенками, предназначенный для заполнения испытуемой жидкостью, о тл и ч а ю шийся тем, что, с целью наглядного определения показателя преломления путем совмещения двух изображений (отраженного и преломленного), îí содержит вертикальную масштабную линейку, на нижнем конце которой закреплен неподвижно индекс (или, например, лампочка, бусинка и т. д.), а на верхнем, выходящем из жидкости,— подвижный индекс.
