Ловушка для грызунов

Ловушка для грызунов

Иллюстрации

Показать все

Реферат



Изобретение относится к области сельского хозяйства. Цель изобретения - повышение эффективности отлова. Ловушка для грызунов содержит клетку 1. В стенке клетки 1 установлена горизонтальная труба 2 с вырезом 3 в ее днище и открытым входным концом. Грызуны привлекаются приманкой, находят вход в ловушку и, передвигаясь по трубе 2, попадают на площадку 4. Как только центр тяжести грызуна переместится за ось вращения площадки 4, последняя повернется и сбросит грызуна внутрь ловушки. 1 з.п. ф-лы. 2 ил.

„„SU„„1510812

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (51) 4 А 01 И 23/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ, КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4270656/30-15 (22) 27.04.87 (46) 30.09.89. Бюл. ¹ 36 (71) Дальневосточный научно-исследовательский институт лесного хозяйства (72) Л.И. Тимченко (53) 532.935(088 ° 8) (56) Патент СНА № 3791065, кл. 43-69, 1974. (54) ЛОВУШКА ДЛЯ ГРЫЗУНОВ (57) Изобретение относится к сельскому хозяйству. Цель изобретения—

2 повьппение эффективности отлова. Ловушка для грызунов содержит клетку 1.

В стенке клетки 1 установлена горизонтальная труба 2 с вырезом 3 в ее дни-. ще и открытым входным концом. Грызуны привлекаются приманкой, находят вход в ловушку и, передвигаясь по трубе 2, попадают на площадку 4. Как только центр тяжести грызуна переместится за ось вращения площадки 4, последняя повернется и сбросит грызуны внутрь ловушки. 1 s.n.h-лы, 2 ил.

3 151081

Изобретение относится к сельскому хозяйству.

Цель изобретения — повышение эффективности отлова.

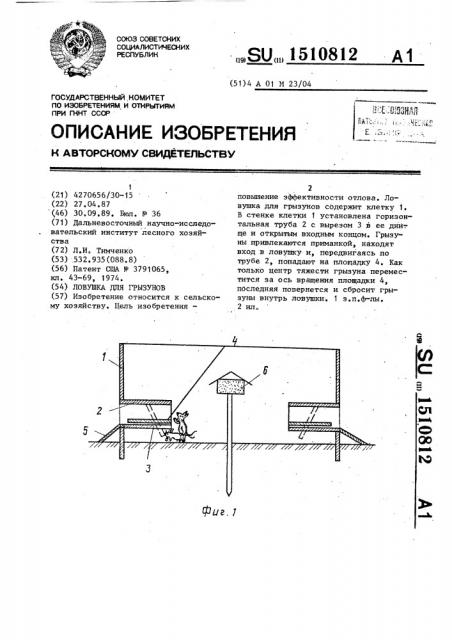

На фиг. 1 изображена предлагаемая ловушка, поперечный разрез; на фиг.2то же, вид сверху.

Ловушка содержит клетку 1, выполненную, например, в виде решетчатой загородки, непроходимой для грызунов. В стенке клетки 1 установлена горизонтальная труба 2 с вырезом 3 в ее д ице и открытым выходным концом. В вырезе 3 размещена поворотная 15 вокруг горизонтальной оси площадка 4, центр тяжести которой смещен от оси вращения в сторону входного конца.

К входному концу трубы 2 прикреплен трап 5. Внутри клетки 1 установлена 20 емкость б с приманкой. Высота расположения площадки 4 относительно основания клетки 1 больше длины опрокидывающейся ее части, а длина части площадки 4 со стороны входного конца до оси вращения больше диаметра отверстия трубы 2.

Предлагаемая ловушка работает следующим образом.

На участке лесопосадок ловушки выставляются через 100 м одна от другой и в центре образующихся квадра.тов. Грызуны привлекаются приманкой, ;находят вход в ловушку и, передвига- 35 . ясь по трубе 2, попадают на площадку 4. Как только центр тяжести грызуна перемещается за ось вращения площадки 4, последняя поворачиваетая и сбрасывает грызуна внутрь ло- 40 вушки. После этого площадка 4 под

2 4 действием силы тяжести занимает первоначальное положение.

При попытке грызуна выйти из ловушки он становится на задние лапки и передними дотягивается до края площадки 4, последняя поворачивается и перекрывает трубу 2. При этом лапки грызуна соскальзывают на землю, поскольку край площадки 4 не доходит до ее поверхности. Запрыгнуть на площадку 4 грызун не может, так как она установлена на высоте больше длины опрокидывающейся ее части.

Поэтому при прыжке он попадает на конец площадки 4, которая поворачивается и сбрасывает грызуна.

Формула изобретения

1. Ловушка для грызунов, содержащая клетку с установленным на ней пустотелым элементом с открытым входным концом и размещенной в нем пово-. ротной вокруг горизонтальной оси площадкой, центр тяжести которой смещен от оси вращения в сторону входного конца, о т л и ч а ю щ ая с я тем, что, с целью повышейия эффективности отлова, пустотелый элемент выполнен в виде горизонтальной трубы с вырезом в днище и открытым выходным концом, при этом площадка размещена в вырезе трубы.

2. Ловушка по п. 1, о т л и ч аю щ а я с я тем, что высота расположения площадки относительно основания клетки больше длины опрокидывающейся ее части, а длина части.пло-. щадки со стороны входного конца до оси вращения больше диаметра отверстия трубы..

1510812
