Устройство для лечения дыхательной недостаточности

Устройство для лечения дыхательной недостаточности

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике для терапии обструктивных дыхательных заболеваний. Цель изобретения - повышение глубины дыхания при увеличении содержания кислорода, понижении содержания углекислого газа и расширении ассортимента лекарственных веществ во вдыхаемом воздухе, а также усиление дренажа бронхов. Устройство содержит тройник 1 с инжекторным распылителем 2 и увлажнительной емкостью 3 в линии 4 вдоха и с регулируемым дросселем 5 выдоха в линии 6 выдоха 6. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

yg 4 А 61 Н 31 02

E "At);pre

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

4л

С0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4305455/28-14 (22) 18.09.87 (46) 30.09.89. Бюл. № 36 (71) Московский медицинский стоматологический институт им. Н. А. Семашко (72) А. И. Кабаков, Е. И. Жаров и. Б. П. Богданов (53) 615.425(088.8) (56) Авторское свидетельство СССР № 747474, кл. А 61 Н 31/02, 1980.

„„SU„„1510847 A 1

2 (54) УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ ДЫХАТЕЛЬНОЙ НЕДОСТАТОЧНОСТИ (57) Изобретение относится к медицинской технике для терапии обструктивных дыхательных заболеваний. Цель изобретения— повышение глубины дыхания при увеличении содержания кислорода, понижении содержания углекислого газа и расширении ассортимента лекарственных вешеств во вдыхаемом воздухе, а также усиление дренажа бронхов. Устройство содержит тройник 1 с инжекторным распылителем 2 и увлажнительной емкостью 3 в линии 4 вдоха и с регулируемым дросселем 5 выдоха в линии 6 выдоха. 1 ил.

1510847

Формула изобретения

Составитель А. Радаев

Редактор И. Сегляник Техред И. Верес Корректор А. Обручар

Заказ 5685/6 Тираж 643 Подписное

ВНИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к медицинской технике для терапии обструктивных дыхательных заболеваний.

Цель изобретения — повышение глубины дыхания при увеличении содержания кислорода, понижении содержания углекислого газа и расширении ассортимента лекарственных веществ во вдыхаемом воздухе, а также улучшение дренажа бронхов.

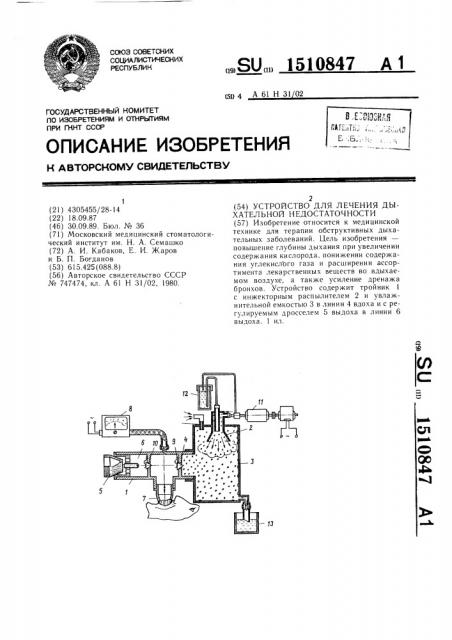

На чертеже схематически изображено устройство для лечения дыхательной недостаточности.

Устройство для лечения дыхательной недостаточности содержит тройник 1 с инжекторным распылителем 2 и увлажнитель- 15 ной емкостью 3 в линии вдоха 4 и с регулируемым дросселем 5 выдоха в линии выдоха 6 и с элементом 7, присоединенным к пациенту и манометрам 8 в линии пациента.

Устройство содержит также клапаны вдоха 9 и выдоха 10, компрессор 11 для работы инжекторного распылителя 2, напорную емкость 12 и сборную емкость 13 для конденсата.

Устройство работает следующим образом. 25

Во время вдоха комнатный воздух входит в увлажнительную емкость 3, клапан вдоха 9, который вмонтирован в тройник 1, затем через патрубок с загубником 7 попадает в верхние дыхательные пути и в легкие. Во время выдоха воздух входит через патрубок с загубником в тройник, откуда через клапан выдоха 10 подходит к регулирующему винту дросселя 5 выдоха и выходит в атмосферу, Давление, меняющееся на вдохе и выдохе в просвете тройника, ограниченном клапанами вдоха 9 и выдоха 10, стенками самого тройника 1 и входом в ротовую полость больного, передается на манометр 8.

Увлажнение вдыхаемого воздуха инжекторным распылителем 2 происходит в увлажнительной емкости 3 постоянно на вдохе и 4р выдохе. Инжектор работает под давлением

0,4 атм от компрессора 11 и создает мощный поток мелко, средне и крупно дисперсной аэрозоли. Крупнодисперсная аэрозоль конденсируется в увлажнительной емкости 3 и удаляется из нее в емкость 13 для сЛива конденсата, а средне- и мелкодисперсная насыщает водяными парами вдыхаемый воздух.

Во время выдоха увлажнительная емкость 3 полностью насыщается парами воды.

При необходимости во вдыхаемый воздух может подаваться широкий ассортимент лекарственных веществ, как летучих, так не летучих растворимых в воде.

Устройство создает усиление легочной вентиляции, так как появляется более глубокий выдох. Гидратация мокроты, возникающая во время применения устройства, благоприятствует ее откашливанию, что резко улучшает дренаж бронхов. Устройство может применяться для лечения острого и хронического обструктивного бронхита, бронхиальной астмы, эмфиземы легких.

Устройство эффективно у больных с обструктивной дыхательной недостаточностью в обгцетерапевтических и пульмонологических отделениях и в отделении торакальной хирургии, а также амбулаторно в условиях поликлиники.

Устройство для лечения дыхательной недостаточности, содержащее элемент присоединения к пациенту, промежуточный патрубок с клапанами вдоха и выдоха и регу.лируемым ы м дросселем выдоха, м а нометр, увлажнительную емкость, линии вдоха и выдоха и соединительные трубки, отличающееся тем, что, с целью повышения глубины дыхания при повышении содержания кислорода, понижении содержания углекислого газа и расширении ассортимента лекарственных веществ во вдыхаемом воздухе, а также усиления дренажа бронхов, оно снабжено инжекторным распылителем, соединенным с увлажнительной емкостью, увлажнительная емкость установлена в линии вдоха, а регулируемый дроссель установлен в линии выдоха и выполнен в виде усеченного конуса, направленного к промежуточному патрубку.
