Реферат



Роторный пленочный аппарат относится к химическому машиностроению и может быть использован в химической и нефтехимической промышленности, в области основного органического синтеза, синтеза высокомолекулярных соединений, в частности, при получении акрилатных латексов, и позволяет повысить качество продукта за счет стабильного формирования пленки. В роторном пленочном аппарате с шарнирно закрепленными лопастями, с рубашкой для теплоносителя и подпорным кольцом лопасти нижнего яруса установлены с возможностью вертикального перемещения, что обеспечивает скольжение торцов лопастей по поверхности подпорного кольца и формирует пленку стабильной толщины. 2 ил.

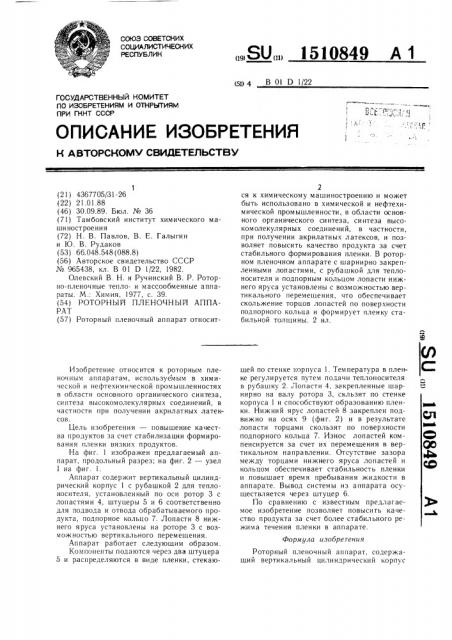

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1510849 А 1 (5 ) 4 В Oi D 1/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМ СВИДЕТЕЛЬСТВУ формула изобретения

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4367705/31-26 (22) 21.01.88 (46) 30.09.89. Бюл. № 36 (71) Тамбовский институт химического машиностроения (72) Н. В. Павлов, В. E. Галыгин и IO. В. Рудаков (53) 66. 048. 548 (088.8) (56) Авторское свидетельство СССР № 965438, кл. В 01 D 1/22, 1982.

Олевский В. Н. и Ручинский В. P. Роторно-пленочные тепло- и массообменные аппараты. М.: Химия, 1977, с. 39. (54) РОТОРНЫ И ПЛЕНОЧНЫИ АППАРАТ (57) Роторный пленочный аппарат относитИзобретение относится к роторным пленочным аппаратам, используемым в химической и нефтехимической промышленностях в области основного органического синтеза, синтеза высокомолекулярных соединений, в частности при получении акрилатных латексов.

Цель изобретения — повышение качества продуктов за счет стабилизации формирования пленки вязких продуктов.

На фиг. 1 изображен предлагаемый аппарат, продольный разрез; на фиг. 2 — узел

1 на фиг. 1.

Аппарат содержит вертикальный цилиндрический корпус 1 с рубашкой 2 для теплоносителя, установленный по оси ротор 3 с лопастями 4, штуцеры 5 и 6 соответственно для подвода и отвода обрабатываемого продукта, подпорное кольцо 7. Лопасти 8 нижнего яруса установлены на роторе 3 с возможностью вертикального перемещения.

Ап парат работает следующим образом.

Компоненты подаются через два штуцера

5 и распределяются в виде пленки, стекаю2 ся к химическому машиностроению и может быть использовано в химической и нефтехимической промышленности, в области основного органического синтеза, синтеза высокомолекулярных соединений, в частности, при получении акрилатных латексов, и позволяет повысить качество продукта за счет стабильного формирования пленки. В роторном пленочном аппарате с шарнирно закрепленными лопастями, с рубашкой для теплоносителя и подпорным кольцом лопасти нижнего яруса установлены с возможностью вертикального перемещения, что обеспечивает скольжение торцов лопастей по поверхности подпорного кольца и формирует пленку стабильной толщины. 2 ил. щей по стенке корпуса 1. Температура в пленке регулируется путем подачи теплоносителя в рубашку 2. Лопасти 4, закрепленные шарнирно на валу ротора 3, скльзят по стенке корпуса 1 и способствуют образованию пленки. Нижний ярус лопастей 8 закреплен подвижно на осях 9 (фиг. 2) и в результате лопасти торцами скользят по поверхности подпорного кольца 7. Износ лопастей компенсируется за счет их перемещения в вертикальном направлении. Отсутствие зазора между торцами нижнего яруса лопастей и кольцом обеспечивает стабильность пленки и повышает время пребывания жидкости в аппарате. Вывод системы из аппарата осуществляется через штуцер 6.

По сравнению с известным предлагаемое изобретение позволяет повысить качество продукта за счет более стабильного режима течения пленки в аппарате.

Роторный пленочный аппарат, содержащий вертикальный цилиндрический корпус

1510849

1/1иг. f

Составитель Е. Сотникова

Техред И. Верес Корректор С. Черни

Тираж 600 Подписное

Редактор И. Сегляник

Заказ 5687/7

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москв а, Ж вЂ” 35, Раушская Ha6., д. 4/5

Производственно-издательский комбинат «Патент>, г. Ужгород, ул. Гагарина, 101 с теплообменной рубашкой, установленный по оси ротор с лопастями, закрепленными шарнирно, подпорное кольцо, размещенное под лопастями, штуцеры для подачи и отвода обрабатываемого продукта, отличающийся тем, что, с целью повышения качества продукта за счет стабилизации процесса формирования пленки вязких продуктов, нижние лопасти установлены на роторе с возм аж ностью верти кально го пере м е щения.
