Способ автоматического управления процессом разделения нефти

Способ автоматического управления процессом разделения нефти

Иллюстрации

Показать все

Реферат



Изобретение относится к способам автоматического управления процессом разделения нефти и может быть использовано в нефтеперерабатывающей промышленности. Применение изобретения позволит повысить четкость разделения смеси в вакуумной колонне, снизить закоксованность и уменьшить вероятность прогара труб печи. Мазут с нижней части ректификационной колонны 1 проходит через насос 2, печь 3 и поступает в вакуумную колонну 4. Регулятор 10 изменяет положение регулирующего клапана 9, расположенного на трубопроводе подачи дополнительного потока мазута (из топливных резервуаров) в зависимости от выходного сигнала датчика расхода 5 с коррекцией по сигналу анализатора качества 11 отбензиненной нефти, поступающей на вход ректификационной колонны 1. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1510855 A 1 511 4 В 01 0 3/42

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4323083/23-26 (22) 01.09.87 (46) 30.09.89. Бюл. № 36 (71) Ново-Бакинский нефтеперерабатывающий завод им. Владимира Ильича (72) А. М. Гусейнов и M. А. Мамедов (53) 66.012.52 (088.8) (56) Авторское свидетельство СССР № 538721, кл. В 01 D 3/42, 1974.

Авторское свидетельство СССР № 558683, кл. В 01 D 3/42, 1975.

Проект ЭЛОУ вЂ” АВТ6, ГДР, ч. 6, 1974. (54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРОЦЕССОМ РАЗДЕЛЕНИЯ

НЕФТИ (57) Изобретение относится к способам автоматического управления процессом раз2 деления нефти и может быть использовано в нефтеперерабатывающей промышленности.

Применение изобретения позволит повысить четкость разделения смеси в вакуумной колонне, снизить закоксованность и уменьшить вероятность прогара труб печи. Мазут с ниж ней части ректификационной колонны 1 проходит через насос 2, печь 3 и поступает в вакуумную колонну 4. Регулятор 10 изменяет положение регулирующего клапана 9, расположенного на трубопроводе подачи дополнительного потока мазута (из топливных резервуаров) в зависимости от выходного сигнала датчика расхода 5 с коррекцией по сигналу анализатора 11 качества отбензиненной нефти, поступающей на вход ректификационной колонны 1. 1 ил.

1510855

Формула изобретения

Составитель Э. Склярский

Редактор В. Ковтун Тех ред И. Верес Корректор С. Черни

Заказ 568717 Тираж 600 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 10!

Изобретение относится к способам автоматического управления процессом разделения нефти и может быть использовано в нефтеперерабатывающей промышленности.

Цель изобретения — повышение четкости разделения смеси в вакуумной колонне, снижение закоксованности и уменьшение вероятности прогара труб печи.

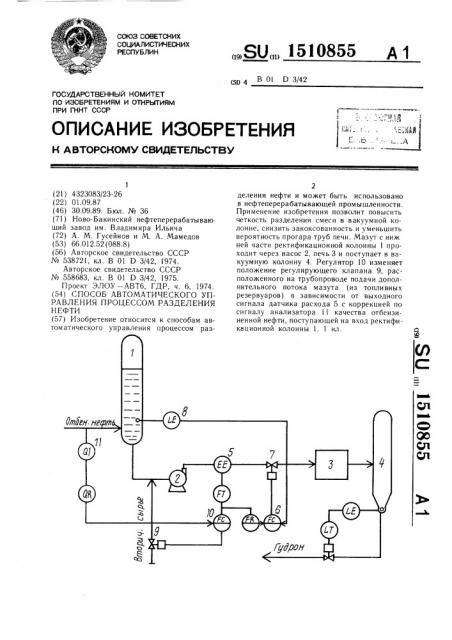

На чертеже представлена принципиальная схема системы автоматического управле- lg ния, реализующей данный способ.
