Коалесцирующий сепаратор нефтеводяных эмульсий

Коалесцирующий сепаратор нефтеводяных эмульсий

Иллюстрации

Показать все

Реферат



Изобретение относится к области судостроения и может быть использовано в нефтеперерабатывающей и пищевой промышленности, в энергетике, строительстве и на транспорте, позволяет повысить надежность работы сепаратора. Коалесцирующий сепаратор нефтеводяных эмульсий содержит корпус, разделенный стаканом с коалесцирующей загрузкой на верхнюю и нижнюю отстойные камеры. Между стенками корпуса и стакана образован карман /К/ для накопления нефтепродуктов. Патрубок отбора нефтепродукта из К соединен перепускной линией с автоматическим клапаном с верхней отстойной камерой, что позволяет снизить затраты электроэнергии на работу датчиков уровня раздела фаз за счет исключения двух из них в нижней части аппарата. 1 ил.

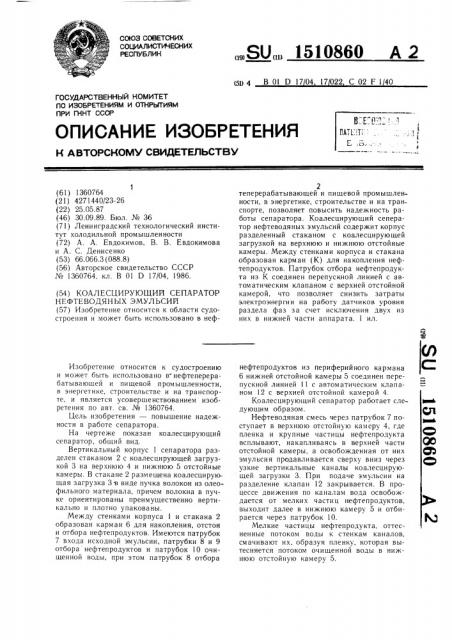

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1510860 А 2 дц4 В Ol D 1704 17022 С 02 F140

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

©

Ю

О0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 1360764

1 (21) 4271440/23-26 (22) 25. 05. 87 (46) 30.09.89. Бюл. № 36 (71) Ленинградский технологический институт холодильной промышленности (72) А. А. Евдокимов, В. В. Евдокимова и А. С. Денисенко (53) 66.066.3 (088.8) (56) Авторское свидетельство СССР № 1360764, кл. В 01 D 17/04, 1986. (54) КОАЛЕСЦИРУЮЩИЙ СЕПАРАТОР

НЕФТЕВОДЯНЫХ ЭМУЛЬСИЙ (57) Изобретение относится к области судостроения и может быть использовано в нефИзобретение относится к судостроению и может быть использовано в нефтеперерабатывающей и пищевой промышленности, в энергетике, строительстве и на транспорте, и является усовершенствованием изобретения по авт. св. № 1360764.

Цель изобретения — повышение надежности в работе сепаратора.

На чертеже показан коалесцирующий сепаратор, общий вид.

Вертикальный корпус 1 сепаратора разделен стаканом 2 с коалесцирующей загрузкой 3 на верхнюю 4 и нижнюю 5 отстойные камеры. В стакане 2 размещена коалесцирующая загрузка 3 в виде пучка волокон из олеофильного материала, причем волокна в пучке ориентированы преимущественно вертикально и плотно упакованы.

Между стенками корпуса 1 и стакана 2 образован карман 6 для накопления, отстоя и отбора нефтепродуктов. Имеются патрубок

7 входа исходной эмульсии, патрубки 8 и 9 отбора нефтепродуктов и патрубок 10 очищенной воды, при этом патрубок 8 отбора

2 теперерабатывающей и пищевой промышленности, в энергетике, строительстве и на транспорте, позволяет повысить надежность работы сепаратора. Коалесцирующий сеператор нефтеводяных эмульсий содержит корпус разделенный стаканом с коалесцирующей загрузкой на верхнюю и нижнюю отстойные камеры. Между стенками корпуса и стакана образован карман (К) для накопления нефтепродуктов. Патрубок отбора нефтепродукта из К соединен перепускной линией с автоматическим клапаном с верхней отстойной камерой, что позволяет снизить затраты электроэнергии на работу датчиков уровня раздела фаз за счет исключения двух из них в нижней части аппарата. ил. нефтепродуктов из периферийного кармана

6 нижней отстойной камеры 5 соединен перепускной линией 11 с автоматическим клапаном 12 с верхней отстойной камерой 4.

Коалесцирующий сепаратор работает следующим образом.

Нефтеводяная смесь через патрубок 7 поступает в верхнюю отстойную камеру 4, где пленка и крупные частицы нефтепродукта всплывают, накапливаясь в верхней части отстойной камеры, а освобожденная от них эмульсия продавливается сверху вниз через узкие вертикальные каналы коалесцирующей загрузки 3. При подаче эмульсии на разделение клапан 12 закрывается. В процессе движения по каналам вода освобождается от мелких частиц нефтепродуктов, выходит далее в нижнюю камеру 5 и отбирается через патрубок 10.

Мелкие частицы нефтепродукта, оттесненные потоком воды к стенкам каналов, смачивают их, образуя пленку, которая вытесняется потоком очищенной воды в нижнюю отстойную камеру 5.

1510860

Формула изобретения

Составитель Т. Леднева

Редактор В. Ковтун Техред И. Верес Корректор С. Черни

Заказ 5687/7 Тираж 500 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Вытесняемая вниз пленка нефтепродукта под воздействием суммы сил (выталкивающей Архимеда, силы взаимодействия с олефильным материалом насадки, силы действия потока воды) оттесняется к краям стакана 2 и всплывает в карман 6, где при длительном хранении освобождается от увлеченных капель воды и оттуда периодически отбирается. При отводе нефтепродукта из кармана 6 подача эмульсии прекращается, клапан 12 открывается и накопленный в кармане нефтепродукт перепускается под действием сил Архимеда через линию 11 в верхнюю отстойную камеру 4, освобождая карман. По мере накопления нефтепродукта в верхней камере аппарата осуществляется его отбор через патрубок 9. Переполнение кармана 6 нефтепродуктом оказывается невозможным, даже если карман 6 не снабжен датчиками уровня раздела фаз и клапаном автом атического отбора нефтепродукта из него по уровню раздела фаз.

Все известные установки для разделения эмульсий с коалесцирующими фильтрами могут быть оснащены вместо четырех датчиков уровня раздела фаз и двух клапанов автоматического отбора нефтепродукта по уровню раздела фаз только одной парой датчиков и одним клапаном автоматического отбора нефтепродукта по уровню раздела фаз. Кроме снижения затрат на изготовление такой установки предлагаемая конструкция коалесцирующего фильтра позволяет снизить затраты электроэнергии на работу датчиков уровня раздела фаз за счет исключения двух из них в нижней части аппарата.

Коалесцирующий сепаратор нефтеводяных эмульсий по авт. св. № 1360764, отличаюи1ийся тем, что, с целью повышения надежности в работе, он снабжен перепускной линией с автоматическим клапаном, соединяющей патрубок отбора нефтепродуктов из периферийного кармана нижней отстойной камеры с верхней отстойной камерой.
