Способ визуализации потока

Способ визуализации потока

Иллюстрации

Показать все

Реферат



Изобретение относится к прикладной аэрогидродинамике и может быть использовано для исследований течений жидкости и газа. Цель изобретения - повышение эффективности за счет измерения частоты колебаний струны, помещенной в поток перпендикулярно ему, в различных точках потока. В поток вносят и перемещают струну, измеряют частоту ее колебаний. По полученным координатам точек измерений и частотам колебаний струны воспроизводят картину течения.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 В 06 В 1/20

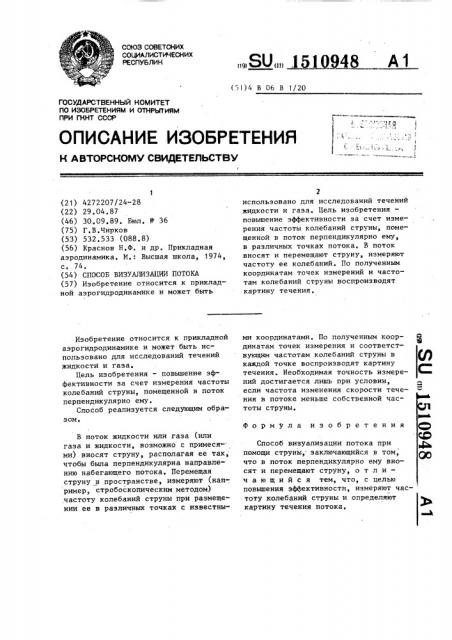

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ тоты струны, ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4272207/24-28 (22) 29.04.87 (46) 30,09.89. Бюл, У 36 (75) Г,В.Чирков (53) 532.533 (088.8) (56) Краснов Н.Ф. и др. Прикладная аэродинамика. N. Высшая школа, 1974, с, 74 ° (54) СПОСОБ ВИЗУАЛИЗАЦИИ ПОТОКА (57) Изобретение относится к прикладной аэрогидродинамике и может быть

Изобретение относится к прикладной аэрогидродинамике и может быть использовано для исследований течений жидкости и газа.

Цель изобретения — повышение эф" фективности за счет измерения частоты колебаний струны, помещенной в поток перпендикулярно ему.

Способ реализуется следующим образом.

В поток жидкости или rasa (или газа и жидкости, возможно с примеся-. ми) вносят струну, располагая ее так; чтобы была перпендикулярна направлению набегающего потока, Перемещая струну в пространстве, измеряют (например, стробоскопическим методом) ,частоту колебаний струны при размещении ее в различных точках с известны„„Я0„„151Щ)48 А 1

2 использовано для исследований течений жидкости и газа. Цель изобретения— повышение эффективности sa счет измерения частоты колебаний струны, помещенной в поток перпендикулярно ему, в различных точках потока. В поток

ВНосНТ и перемещают струну, измеряют частоту ее колебаний. По полученным координатам точек измерений и частотам колебаний струны воспроизводят картину течения, ми координатами. По полученным координатам точек измерения и соответствующим частотам колебаний струны в каждой точке воспроизводят картину течения. Необходимая точность измерений достигается лишь при условии, если частота изменения скорости течения в потоке меньше собственной часФормула изобретения

Способ визуализации потока при помощи струны, заключающийся в том, что в поток перпендикулярно ему вносят и перемещают струну, о т л и— ч а ю шийся тем, что, с целью повьппения эффективности, измеряют частоту колебаний струны и определяют картину течения потока.
