Реферат



М1 151118

Класс 42m, 14

СССР

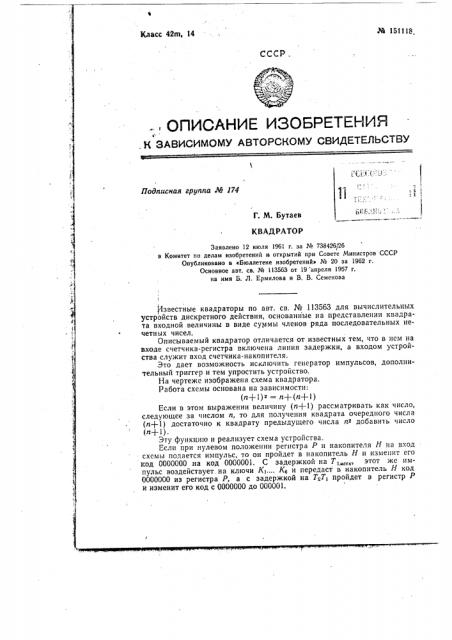

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11 .

Подлисная грулла М 174

Г. М. Бутаев

КВАДРАТОР

Заявлено 12 июля 196! г. за № 738426/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 20 за 1962 г, Основное авт. св. № 113563 от 19 апреля 1957 г. на имя Б. Л. Ермилова и В. В. Семенова известные квадраторы по авт. св. № 113563 для вычислительных устройств дискретного действия, основанные на представлении квадрата входной величины в виде суммы членов ряда последовательных нечетных чисел.

Описываемый квадратор отличается от известных тем, что в нем на входе счетчика-регистра включена линия задержки, а входом устройства служит вход счетчика-накопителя.

Это дает возможность исключить генератор импульсов, дополнительный триггер и тем упростить устройство.

На чертеже изображена схема квадратора.

Работа схемы основана на зависимости: (и+1)з = n+(n+1)

Если в этом выражении величину (л+1) рассматривать как число, следующее за числом л, то для получения квадрата очередного числа (n+I ) достаточно к квадрату предыдущего числа лз добави1ь число (а+1) .

Эту функцию и реализует схема устройства.

Если при нулевом положении регистра Р и накопителя Н на вход схемы подается импульс, то он пройдет в накопитель Н и изменит его код 0000000 на код 0000001. С задержкой на Т, „,, этот же импульс воздействует. на ключи Кь... Ке и передаст в накопитель Н код

0000000 из регистра Р, а с задержкой на Т:Т пройдет в регистр P и изменит его код с 0000000 до 000001.

М 151118

После первого импульса в регистре Р будет зарегистрирован код

Ъ 000001 числа принятых импульсов, а в накопителе Н вЂ” код квадрата этого числа 0000001.

При подаче второго импульса (п=2) он (без задержки) пройдет в накопитель Н и изменит его код с 0000001 на код 0000010, а с запаздыванием на T(откроются ключи К ... Кв и в Н будет введен код регистра Р 000001, увеличивающий код Н до величины 0000100 (n{ 1)э=4, С запаздыванием на Та и/сек второй импульс пройдет на вход регистра

Р, увеличивая его показание до (n+I = 2)

Таким образом, после второго принятого импульса, регистр P зарегистрирует число принятых импульсов в виде двоичного кода 000010, а в накопителе будет образован двоичный код квадрата числа принятых импульсов 0000100.

При подаче последующих импульсов регистр P будет регистрировать число принятых импульсов, а накопитель Н вЂ” квадрат принятого числа импульсов.

Предмет изобретения

Квадратор по авт. св. № 113563, отличающийся тем, что, с целью упрощения конструкции, в нем на входе счетчика-регистра включена линия задержки, а входом устройства служит вход счетчика-наконителя. (л ) Редактор Е. Г. Манежева Техред А. А. Камышникова Корректор В. П. Фомина
