Кантователь для контейнеров

Кантователь для контейнеров

Иллюстрации

Показать все

Реферат



Изобретение относится к погрузочно-разгрузочным устройствам, в частности к кантователям для контейнеров и может найти применение в различных отраслях промышленности. Цель изобретения - расширение функциональных возможностей путем кантования контейнеров разных габаритов. Кантователь содержит неподвижное основание, на оси 2 которого шарнирно смонтирована поворотная платформа 3, содержащая боковые стенки 5, через которые свободно проходят штыри 6, каждый из которых на одном конце имеет шарнирно укрепленный подпружиненный двуплечий рычаг 7, а на другом свободно вращающийся ролик 8. На одном плече двуплечего рычага 7 выполнен захват 9, на другом - закреплен ролик 10. С платформой 3 пружинами растяжения через направляющие штыри связаны элементы 16, которые содержат полозья 17, взаимодействующие с роликами, укрепленными на стойках 19. На каждом элементе 16 смонтированы с возможностью регулирования их положения копиры 21. На платформе смонтированы подвижные опоры 23 ступенчатой формы. Перед установкой контейнера регулируют положение опор 23 и копиров 21. При повороте платформы 3 с контейнером элементы 16 с копирами 21 опускаются и через ролики 8, штыри 6, двуплечие рычаги 7 фиксируют контейнер с двух сторон. Контейнер разгружается, а при возврате в исходное положение двуплечие рычаги 7 отходят от него. 1 з.п.ф-лы, 9 ил.

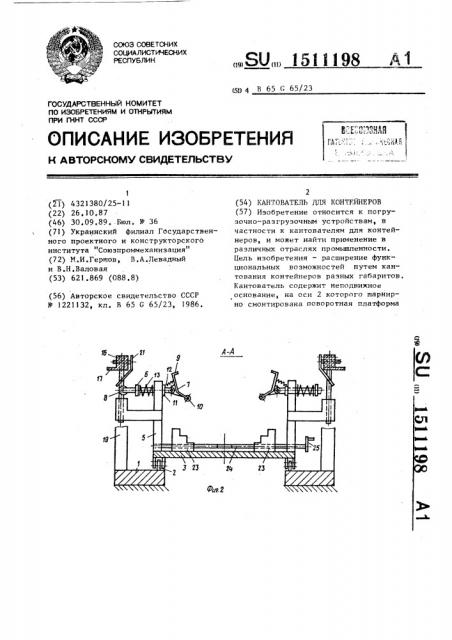

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (511 1 В 65 Г 65/23

ГЫ Т, ЦЧ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

fl0 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

1 (. 1) 4321380/25-11 (22) 26,10,87 (46) 30.09.89..Бюл. 9 36 (71) Украинский филиал Государственного проектного и конструкторского института "Союзпроммеханизация" (72) М.И.Гершов, В.А.Левадный и В.Н.Валовая (53) 621.869 (088.8) (56) Авторское свидетельство СССР

У 1221132, кл. В 65 G 65/23, 1986.

„„SU„„1511198 A 1

2 (54) КАНТОВАТЕЛЬ ДЛЯ КОНТЕЙНЕРОВ (57) Изобретение относится к погрузочно-разгрузочным устройствам, в частности к кантователям для контейнеров, и может найти применение в различных отраслях промьппленности.

Цель изобретения — расширение функциональных возможностей путем кантования контейнеров разных габаритов.

Кантователь содержит неподвижное основание, на оси 2 которого шарнирно смонтирована поворотная платформа

198

3 151 1

3, содержащая боковые стенки 5, через которые свободно проходят штыри

6, каждый йэ которых на одном конце имеет шарнирно укрепленный подпружиненный двуплечий рычаг 7, а на другом свободно вращающийся ролик 8.

На одном плече двуплечего рычага 7 выполнен захват 9, на другом закреплен ролик 10. С платформой 3 пружинами растяжения через. направляющие штыри связаны элементы 16, которые содержат полозья 17 взаимодействующие с роликами, укрепленными на стойках 19. На каждом элементе 16 смон5

l5 тированы с воэможностью регулирования их положения копиры 21. На плат форме смонтированы подвижные опоры

23 ступенчатой формы, Перед установкой контейнера регулируют положение опор 23 и копиров 21, При повороте плафтормы 3 с контейнером элементы !

6 с копирами 21 опускаются и через ролики 8, штыри б,двуплечие рычаги

7 фиксируют контейнер с двух сторон.

Контейнер разгружается, а лри возврате в исходное положение двуплечие рычаги 7 отходят от него, 1 з.п. ф-лы, 9 ил, Изобретение относится к ппгруэочно-разгрузочным устройствам, в частности к кантователям для контейнеров и может найти применение- в различных отраслях промьппленности.

Цель изобретения — расширение функциональных возможностей путем обеспечения кантоваиия контейнеров разных габаритов.

На фиг.l показан кантователь контейнеров в исходном положении., общий вид; на фиг.2 — разрез А-А на фиг.1 (контейнер отсутствует); на фиг.3— разрез Б-Б на фиг.1 (с контейнером)„ на фиг.4 — узел I на фиг.3; на фиг.5— кантователь с платформой-в промежуточном положении; на фиг,6 — разрез

В-В на фиг.5; на фиг.7 — кантователь с платформой в опрокинутом положении," на фиг.8 — разрез Г-Г на фиг.7; на фиг.9 — разрез Д-Д на фиг.l (с кон40 тейнером).

Кантователь содержит неподвижное основание 1, на оси Е которого шарнирно укреплена поворотная платфорс ма 3, содержащая привалочную стенку,45

4 и боковые стенки 5, через каждую иэ которых свободно проходят штыри

6, каждая из которых на одном конце имеет шарнирно укрепленный двуплечнй рычаг 7, а на другом — свободно вращающийся ролик 8.:Двуплечий рычаг

7 содержит захват 9 на одном плече и свободно вращающийся ролик 10 на другом..На каждом штыре 6 имеется упор 11, к которому пРикРеплена пружина 12 растяжения, связанная с двуплечим рычагом 7. Упор 11 прижимается к боковой стенке 5 пружиной

13 сжатия. С платформой 3 (с боковыми стенками 5) пружинами 14 растяжения через направляющие штыри 15 связаны элементы 16, которые содержат полозья 17, опирающиеся на ролики

18, укрепленные на стойках 19 основания 1, На каждом иэ элементов 16 с помощью направляющих 20 смонтирован копир 21. Перемещение копира 2! относительно элемента 16 производится вращением винта 22 (фиг.4).

На платформе 3 смонтированы подвижные в поперечном направлении опоры

23 ступенчатой формы. Высота и шири-: на ступеней определяется по размерам используемых контейнеров, Внутри опор

23 проходит винт 24 с правой и левой винтовыми нарезками, взаимодействующими соответственно с правой и левой винтовыми нарезками опор 23, На конце винта 24 установлена рукоятка

25. Поворот платформы 3 осуществляется приводом (не показан).

Кантователь работает следующим образом, Перед началом кантования кантователь вращением винтов 22 и рукояток

25 настраивается на требуемый размер контейнера. При этом копиры 21 н подвижные опоры 23 сходятся либо расходятся, Затем контейнер 26 устанавливают на подвижные опоры 23 н включают привод (не показан, в результате чего поворотная платформа 3 начинает по"

I ворот на оси 2 относительно основания 1 ° По мере поворота платформы 3 с контейнером 26 элементы,lб своими полозьями 17 перестают воздействовать на ролики 18, а пружинами 14 на штырях 15 утонляются относительно

1511)98

Фиг. 1 боковых стенок 5, Тогда.копиры 21 воздействуя на ролики 8, перемещают штыри 6 в направлении боковых стенок контейнера 26. В результате этого ролики 10 упираются в боковые стенки контейнера 26, и рычаги 7 поворачиваются, à захваты 9 заходят за верхнюю окантовку контейнера 26, что препятствует выпаданию контейнера при 10

его опрокидывании.

° После выгрузки груза из контейнера 26 привод поворота платформы 3 включается на реверс, платформа порожним контейнером 26 возвращается 15 в исходное (горизонтальное ) положение, В конце хода элементы 16 своими полозьями 17 ложатся на ролики 18.

Но поскольку платформа 3 продолжает опускаться, то копиры 2) освобождают 20 ролики 8 штырей 6 и пружины 13 отводят рычаги 7 от боковых стенок контейнера, одновременно пружины

12 отводят захваты 9 от верхней кромки контейнера 26, освобождая при 25 этом контейнер. Снова производится загрузка контейнера, и процесс кантования груженого контейнера повторяется.

1)рименение изобретения позволяет 30 осуществлять кантование контейнеров различных габаритньаг размеров.

Формула изобретения

1, Кантователь для контейнеров,. содержащий. основание со стойками, на котором установлена с возможное г;м поворота приводом в вертикальнойплоскости платформа, смонтированный. на ней механизм фиксации контейнера, включающий в себя подпр киненные горизонтальные элементы для взаимодействия с обеими сторонами контейнера, установленные с возможностью перемещения относительно основания при повороте платформы и взаимодействия со стойками, отличающийся тем, что, с целью расширения функциональных возможностей путем обеспечения кантования контейнеров разньг габаритов, он снабжен смонтированными на платформе с возможностью поперечного перемещения относительно нее опорами для контейнера, а механизм фиксации контейнера снабжен подпружиненными вертикальными двуплечими рычагами, установленными симметрично относительно вертикальной оси платформы для взаимодействия одним плечом с верхней частью, другим — со стенкой контейнера, а ось каждого рычага закреплена на одном конце подпружиненного в сторону указанной осН горизонтального штыря, смонтированного с возможностью ограниченного перемещения на платформе и взаимодействия другим концом с копиром, который установлен на указанных горизонтальных элементах, 2. Кантователь по п,1, о т л и— ч а ю шийся тем, что указанные опоры выполнены ступенчатыми, !

5! !!98

Фие.З

1511198

Фиа.5

В-В

Щ

Щцг. 8!

5!!!98

18 о о о о о о авиа. 7

0 28

Фиг.8

Фиг. Э
