Устройство для биохимической очистки сточных вод

Устройство для биохимической очистки сточных вод

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для очистки жидкостей от органических загрязнений, используемым преимущественно на очистных сооружениях канализации населенных мест и промпредприятий. Цель изобретения - повышение эффективности использования устройства и улучшение качества очищенной воды путем интенсификации процесса очистки. Устройство содержит корпус 1, разделенный на камеры 7, 8, 9 и 10 бифильтрации с плавающей загрузкой, отстаивания, фильтрации и аэрации, а также камеры 16 илоприемников. Устройство снабжено тонкослойными модулями 11, аэраторами, перфорированными трубопроводами 17 и 19 для удаления избыточного ила и очищенной воды. Исходную воду по трубопроводу 21 подают в камеру 10, где она смешивается с потоком водоиловой смеси. Из камеры 10 водоиловая смесь поступает в камеру 7 бифильтрации, оттуда через тонкослойный модуль 11-в камеру 8 отстаивания, а затем - в камеру 9 фильтрации. Очищенная вода удаляется по трубопроводу 19. Изобретение позволяет повысить эффект очистки по БПК и взвешенным веществам, а также исключить вторичные отстойники и фильтры доочистки. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (д1) 4 С 02 F 3/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

12 10 6 8 5 14

22 14

21

2О

21

17 19

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

MPH ГКНТ СССР

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

1 (21) 4302505/31-26 (22) 03.09.87 (46) 30.09.89. Бюл. Р 36 (71) Новосибирский инженерно-строительный институт им, В.В. Куйбышева (72) М.П. Васильченко и В.П. Клеандров (53) 628. 356 (088. 8) (56) Авторское свидетельство СССР

1t- 1370091,,кл. С 01 FЗ/12,,1986. (54) УСТРОЙСТВО ДЛЯ БИОХИМИЧЕСКОЙ

ОЧИСТКИ СТРЧННХ ВОД (57) Изобретение относится к устройствам для очистки жидкостей от органических загрязнений, используемым преимущественно на очистных сооружениях канализации населенных мест и промпредприятий. Цель изобретения повышение эффективности использования устройства и улучшение качества очищенной воды путем интенсификации процесса очистки. Устройство содер2 жит корпус 1, разделенный на камеры

7, 8, 9 и 10 биофильтрации с плавающей загрузкой, отстаивания, фильтрации и аэрации, а также камеры 16 илоприемников. Устройство снабжено тонкослойными модулями 11, аэраторами, перфорированными трубопроводами

17 и 19 для удаления избыточного ила и очищенной воды. Исходную воду по трубопроводу 21 подают в камеру

10, где она смешивается с потоком водоиловой смеси. Из камеры 10 водоиловая смесь поступает в камеру 7 бифилътрации, оттуда через тонкослойный модуль 11 — в камеру 8 отстаивания, а затем — в камеру 9 фильтрации. Очищенная вода удаляется по трубопроводу 19. Изобретение позволяет повысить эффект очистки по БПК и взвешенным веществам, а также исключить вторичные отстойники и фильтрьг доочистки. 1 s,ï. ф-лы. 1 ил.

3 1511223

Изобретение относится к устройствам для очистки жидкостей от органических загрязнений, используемым преимущественно на очистных сооруже5 ниях канализации населенных мест и промпредприятий.

Гель изобретения — повышение эффективности использования устройства и улучшение качества очищенной воды путем интенсификации процесса очистки.

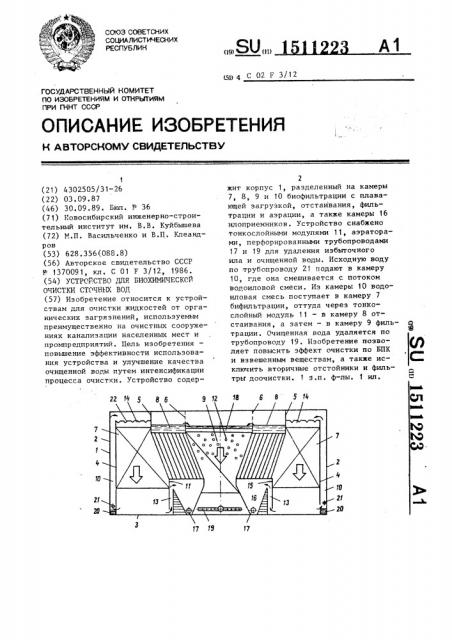

На чертеже изображено устройство, поперечный разрез.

Устройство для биохимической очистки сточных вод имеет корпус 1, выполненный в виде прямоугольной в плане емкости с боковыми стенками 2, имеющей снизу горизонтальное днище 3.

В продольном направлении корпус раз- 20 делен вертикальными перегородками

4-6 на камеры 7-10 биофильтрации с плавающей загрузкой, отстаивания с тонкослойными модулями 11, фильтрации с плавающей фильтрующей загрузкой

12 и аэрации. Нижние кромки перегородок 4 не доходят до днища, а верхние концы расположены ниже верха боковых стенок 2. Перегородки 5 также не доходят до днища 3. Камера 7 биофильтрации сообщена с камерой 8 отстаивания посредством канала 13 и имеет в верхней части систему распределительных лотков 14. Канал 13 ограничен в верхней части козырьком 35

15, который предназначен для осуществления равномерного распределения потока поступающей в камеру отстаивания водоиловой смеси по полкам тонкослойного модуля 11. В нижней 40 части корпуса 1 под тонкослойными модулями 11 расположены камеры 16 илоприемников, выполненные в виде расширяющихся кверху усеченных конусов.

Камеры 16 илоприемников оснащены перфорированными трубами 17 для удаления избыточного ила. Камера 9 фильтрации снабжена в верхней части распределительной системой лотков 18, а в нижней — сборной системой перфо50 рированных трубопроводов 19 для отвода очищенной воды из сооружения.

Камеры 10 аэрации предназначены для обеспечения циркуляции водоиловой смеси, смешения ее с исходной жидкостью и насыщения воды кислородом воздуха. Они снабжены аэраторами 20, выполненными в виде фильтросных каналов, прикрепленных к днищу корпуса, и трубопроводами 21 для подвода исходной воды. В системе распредели- тельных лотков 14 выполнены треугольные вырезы 22.

Устройство для биохимической очистки сточных вод работает следующим образом.

Воду, предназначенную для очистки, подают по трубопроводу 21 в камеру 10 аэрации. Смешиваясь с циркуляционным потоком водоиловой смеси, исходная сточная вода аэрируется воздухом, подаваемым через аэраторы 20. Насыщенная кислородом водоиловая смесь переливается через кромку перегородки 4, проходит через фильтрующую загрузку, камеры 7 биофильтрации, контактируя с биологической пленкой, находящейся на фильтрующей загрузке, и свободно плавающим активным илом, очищается от загрязнений путем биохимического окисления микроорганизмами и затем поступает по каналу 13 в камеру 8 отстаивания.

Козырек 15 поворачивает поток водоиловой смеси в горизонтальную плоскость, что позволяет более равномерно распределить его между полками тонкослойного модуля.

При прохождении потока водоиловой смеси через тонкослойный модуль 11 активный нл и отмершая биологическая пленка сползают по нижним образующим полок и поступают в камеры 16 илоприемников, откуда удаляются по трубопроводу 17 на дальнейшую обработку.

Осветленная вода переливается через верхнюю кромку. перегородок 6, поступает по распределительной системе лотков 18 в камеру 9 фильтрации и проходит через фильтрующую загрузку

12 из плавающего гранулированного материала, освобождаясь при этом от мелких взвешеванных частиц. Очищенная вода собирается перфорированными сборными трубами и отводится из сооружения.

При применении предлагаемого устройства обеспечивается биологическая очистка сточных вод, вторичное отстаивание и фильтрация. 3а счет этого предлагаемое устройство позволяет снизить концентрацию взвешенньм веществ до 5-6 мг/л и БПК до 5-10 мг/л.

Предлагаемое устройство не требует отдельных вторичных отстойников и фильтров доочистки, Применение уст1511223

Составитель А. Давидян

Техред M.Äèäûê Корректор Л.Патай

Редактор Т. Лаэоренко

Заказ 5857/25 Тираж 828 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент, г.ужгород, ул. Гагарина, 1

11 11

Г ина 101 ройства позволяет повысить эффект доочистки. Применение устройства позволяет повысить эффект очистки на 1520 по БПК и на 30-357 по взвешенным веществам.

Формула изобретения

1. Устройство для биохимической очистки сточных вод, содержащее пря- 10 моугольный корпус с днищем, разделенный на камеры биофильтрации с плавающей гранулированной загрузкой, отстаивания с тонкослойными модулями, аэрации с системами аэрации, ка- 15 меры илоприемников с трубопроводами удаления избыточного ила, а также трубопроводы подвода сточной жидкости и систему отвода очищенной воды, отличающееся тем, что, 20 с целью повышения эффективности использования устройства и улучшения качества очищенной воды путем интенсификации процесса очистки, оно снабжено камерой фильтрации с плавающей фильтрующей загрузкой, а также расположенными в верхней части камер биофильтрации и фильтрации системами распределительных лотков, камеры илоприемников выполнены в виде перевернутых усеченных конусов, система аэрации — в виде прикрепленных к днищу фильтросных каналов, .а система отвода очищенной воды".- в виде трубопроводов, при этом камеры биофильтрации размещены вдоль продольных стенок корпуса, а камеры аэрации— между камерами биофильтрации и стенками корпуса, трубопроводы подвода сточной жидкости расположены в нижней части камеры аэрации над системой аэрации, камеры илоприемников расположены под тонкослойными модулями и прикреплены к днищу корпуса.

2. Устройство по п. 1, -о т л и— ч а ю щ е е с я тем, что системы распределительных лотков выполнены с треугольными вырезами и расположены в поперечном направлении.
