Реферат



Изобретение относится к гидротехническим сооружениям, в частности к устройствам для защиты рыб от попадания в водозабор. Цель изобретения - повышение эффективности защиты рыб путем улучшения гидравлической структуры отбираемого в водозабор потока. Устройство для защиты рыб от попадания в водозабор содержит водовод 1, размещенный в водоеме 2. Внутри водовода 1 с образованием верхнего 3 и нижнего 4 ярусов последовательно и зеркально установлены порог 5 и лотки-концентраторы 6, имеющие козырьки 7, гребни 8 и наклонные днища 9, между которыми в стенках водовода 1 выполнены водозаборные окна 11. Наклонные днища 9 порога 5 и лотков-концентраторов 6 яруса 3 соединены с козырьками 7 лотков-концентраторов 6 яруса 4 с образованием сплошных поверхностей 12, между которыми и днищами 9 лотков-концентраторов 6 яруса 4, а также козырьками 7 лотков-концентраторов 6 яруса 3 выполнены водопропускные отверстия 13 и 14. В каждом ярусе 3 и 4 к последнему лотку-концентратору 6 примыкают оголовки 15 и 16 рыбоотвода 17. При работе устройства поток разделяется по ярусам 3 и 4 порогом 5. Рыба проходит горизонтально в оголовки 15 и 16 рыбоотвода 17. Свободная от рыб вода через отверстия 13 и 14, а затем через окна 11 попадает в водозабор. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1511326

А1 (5D 4 L 02 В 8/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

1 (21) 4373496/23-15 (22) 04.01.88 (46) 30.09.89. Бюл. N- 36 (71) Всесоюзный проектно-изыскательский и научно-исследовательский институт "Гидропроект им. С. Я Лука (72) Б.С.Малеванчик, О. В.Макеева, А.Л.Лентяев и Г.Г.Филиппов (53) 626.88(088,8) (56) Авторское свидетельство СССР

Р 1013558, кл. Е 02 В 8/08, 1981.

Малеванчик Б.С., Никоноров И.В.

Рыбопропускные и рыбозащитные сооружения. М.: Легпищепромиздат, 1984, с. 218-219, рис. 89. (54) УСТРОЙСТВО ДЛЯ ЗАКЛЯТЫ PbIb ОТ ПОПАДАНИЯ В ВОДОЗАБОР (57) Изобретение относится к гидротехническим сооружениям, в частности к устройствам для защиты рыб от попадания в водозабор. Цель изобретения повышение эффективности защиты рыб путем улучшения гидравлической структуры отбираемого в водозабор потока.

Устройство для защиты рыб от попадания в водозабор содержит водовод 1, 2 размещенный в водоеме 2. Внутри водовода 1 с образованием верхнего 3 и нижнего 4 ярусов последовательно и зеркально установлены порог 5 и лоткиконцентраторы 6, имеющие козырьки 7, гребни 8 и наклонные днища 9, между которыми в стенках водовода 1 выполнены водозаборные окна 11. Наклонные днища 9 порога 5 и лотков-концентраторов 6 яруса 3 соединены с козырьками 7 лотков-концентраторов 6 яруса 4 с образованием сплошных поверхностей

12, между которыми и днищами 9 лотковконцентраторов 6 яруса 4, а также козырьками 7 лотков-концентраторов 6 яруса 3 выполнены водопропускные отверстия 13 и 14. В каждом ярусе 3 и 4 к последнему лотку-концентратору 6 примыкают оголовки 15 и 16 рыбоотвода 17. При работе устройства поток разделяется по ярусам 3 и 4 порогом 5.

Рыба проходит горизонтально в оголовки 15 и 16 рыбоотвода 17. Свободная от рыб вода через отверстия 13 и 14, а затем через окна 11 попадает в водозабор. 2 ил. водоприемные окна 11, где встречается с двигающимся навстречу ему потоком воды нз лотка-концентратора 6 нижнего лруса 4,, проходящим через водопропускные отверстия 13. Встречаясь, потоки теря|от энергию и тем самым снижают потери, которые возникают в дальнейшем при выходе их из водозаборного окна 11.

Благодаря тому, что отбор потока происходит через два размещенных с противоположных сторон водопропускных отверстия 13 и 14, между верхним 3 и нижним 4 ярусами лотков-концентраторов 6 образована как бы камера гашения, что существенно улучшает гидравлическу|о структуру потока, увеличивает коэффициент расхода и повышает водозабор|:.у;о эффективность устройст,ва. Зтому >ке способствует и наличие водоз аборных QKQH I 1 ме>кд) дницак|и 9 порога 5.

Устройство для зациты рыб от попадания в водозабор, включа|ощее уста-.

;, овленные в водоводе в два яруса последовательно и зеркально относительно горизонтальной плоскости входной порог, состоящий из козырька, гребня и наклонного днища, и состоящие также из козырька, гребня и наклонного дница лотки-концентраторы, между наклонными цницами которых в стенках водовода выполнены водозаборные окна, а к последнему примыкает оголовок рыбоотвода, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности защиты рыб путем улучшения гидравлической структуры отбираемого в водозабор потока, наклонные дница входного порога и лотков-концентраторов верхнего яруса соединены с козырьками следующих за ними лотковконцентраторов нижнего яруса с образованием сплошных поверхностей переменного уклона, при этом в стенках водовода между наклош|ыми днищами входного порога выполнепы водозаборные окна, а между сплошными поверхностями переменного уклона и наклонными днищами входного порога и лотков-концентраторов нижнего яруса водопропускные отверстия.

3 15! 1326 4

Изобретение относится к гидротехни-|ес -ill> сооружениям, в частности к устройствам для защиты рыб от попада-. ния в водозабор.

Цель изобретения — повышение эффективности зациты рыб путем улучшения гидравлической структуры отбираемого в водозабор потока °

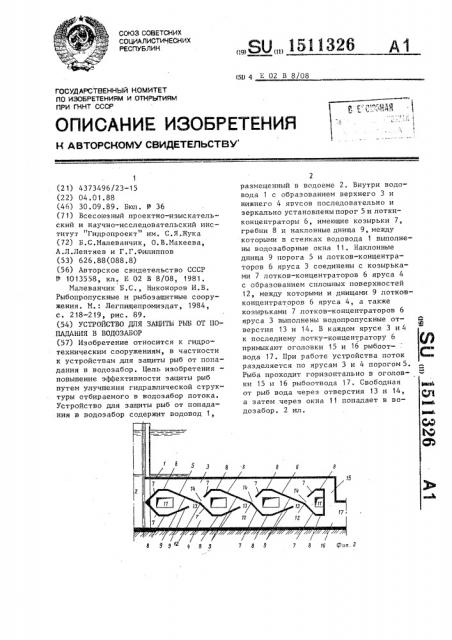

Па фиг. 1 изображено устройство 10 для защиты рыб от попадания в водозабор, разрез; на фнг. 2 — то же, продольный разрез.

Устройство длл защиты рыб от попадания в водозабор включает водовод 1,15 размещенный в водоеме 2. Внутри водовода 1 последовательно и зеркально

Относитсльно горизонтальной плоск::. ти с образованием двух ярусов — верхнего

3 и ш|жнего 4 — установлены входной порог 5 и лотки-концентраторы 6,имеющие козырьки 7, гребни 8 и наклонные дш|ща 9, между которыми в стенках 10 водовода 1 выполнены водозаборные окна 11. формула из о бр етепил

Накло ные дш|ца 9 порога 5 EI лотков-концентраторов 6 верхнего яруса 3 соединепы с козырьками 7 лотков-концентраторов 6 нижнего яруса 4 с образованием сплошных поверхностей 12, имеюцнх переменный уклон, между которымн н наклонными дпищак>и 9 лотковконцентраторов 6 нижнего лруса 4 вы-полнены водопропускные отверстия 13.

1<рок>е того, водопропускные отверс=35 тпл 14 име|отся между поверхностями 12 и козырьками 7 лотков-концентраторов

6 ьерхнего яруса 3. К последнему лотку-концентратору 6 в каждом ярусе 3 и 4 примыкают оголовки 15 и 16 рыбо- 40

17.

Устройство работает следу|оцим образом.

Вода с молодью рыб попадает в водовод l, где порогом 5 распределяет- 45 ся в верхний 3 или нижний . ярус.

Проходя через лотки-концентраторы 6, молодь рыо отделяется от основного потока, сепарируется и попадает вместе с небольшим количеством воды в оголовки рыбоотвода 15 и 16 и далее в рыооотвод 17.

Поток воды без молоди рыб, протека|ощий вдоль днища 9 лотков-концентраторов 6 верхнего яруса 3 попадает через водопропускпе отверстия 14 в
